Connexions 02
13
Fr
Français
Chapitre 2
Connexions

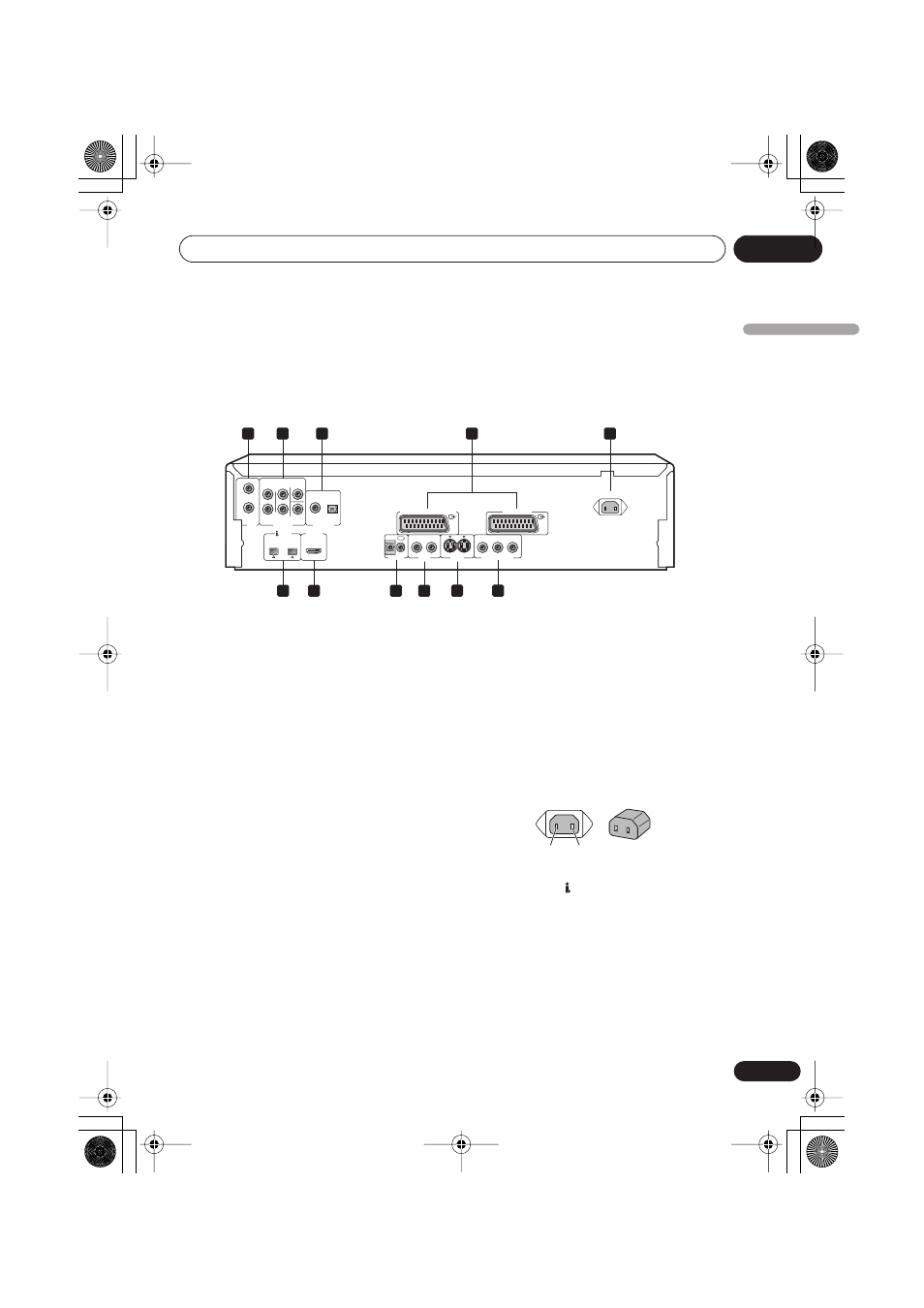

Panneau arrière
Lors de la connexion du lecteur au téléviseur,
au récepteur AV ou à d’autres composants,
assurez-vous que tous ces composants sont
éteints et débranchés.
1 AUDIO OUT (2ch)
Sorties audio analogiques canal 2 permettant
d’effectuer la connexion à votre téléviseur,
récepteur AV ou système Stéréo (page 14, 19).
2 AUDIO OUT (5.1ch)
Sorties audio analogiques mutlicanales
permettant d’effectuer la connexion à votre
récepteur AV si celui-ci est équipé de sorties
multicanales (page 17).
3 DIGITAL AUDIO OUT – OPTICAL /
COAXIAL
Sorties audio numériques permettant la
connexion à un récepteur AV compatible PCM,
Dolby Digital, DTS et/ou MPEG (page 18).
4 AV CONNECTOR
AV CONNECTOR 1 (RGB)-TV/AV
Receiver
Utilisez un câble SCART 21 broches pour
connecter à un TV ou un moniteur
compatible avec ce type de connexion. La
sortie des signaux audio (2 canaux stéréo) et
vidéo (Vidéo, S-Vidéo et RGB) se fait à partir
du
AV CONNECTOR 1 (RGB)-TV (page 16).
AV CONNECTOR 2
Utilisez un câble SCART 21 broches pour
connecter à un magnétoscope (page 16).
5 AC IN
Branchez ici de câble d’alimentation, puis
branchez sur la prise secteur. Reportez-vous à
l’illustration ci-dessous lors de ce
branchement pour faire en sorte que les
lames neutre et sous tension soient
correctement alignées.
6 Connecteurs (AUDIO) - i.LINK
Connecteurs S400 i.LINK à 4 broches pour le
branchement à des récepteurs équipés i.LINK
ou d’autres composants. Chaque connecteur
i.LINK agit simultanément comme entrée et
comme sortie (page 19).
7 HDMI OUT
Sortie HDMI assurant une interface de haute
qualité pour les sons et les images
numériques (page 22).
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL
R
L
R
L
SUB WOOFER AUDIO OUT
(2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400
2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
AC IN
1 2 3 4 5
11 10 8 9 6 7
Sous tension Neutre N : Neutre
L : Sous tension
Prise AC IN Câble d’alimentation
N L
