Anschlüsse 02
20
Ge
Bei der Wiedergabe von DVD-Audio-Discs
*1
,
CDs und SACDs über die i.LINK-Buchse wird
ein zitterfreies Digitalaudiosignal
ausgegeben, sofern der angeschlossene
Receiver mit der PQLS-Funktion
(Ratensteuerung) kompatibel ist. Einzelheiten
zur Kompatibilität mit diesem Merkmal
finden Sie in der Bedienungsanleitung Ihres
Receivers.
* 1 Ausschließlich der auf einer solchen Disc
aufgezeichneten Laufbilder (Videodaten).
• Selbst bei Anschluss dieses Players an
ein mit dem i.LINK Audio-Format
kompatibles Gerät kann es vorkommen,
dass die PQLS-/Ratensteuerungs-
Funktion und/oder die i.LINK-
Signalausgabe nicht einwandfrei arbeitet.
• Achten Sie unbedingt darauf, keine
i.LINK-Kabel abzutrennen oder ein über
eine i.LINK-Buchse angeschlossenes
Gerät auszuschalten, während dieser
Player eingeschaltet ist.
• Bei Verwendung des i.LINK-Anschlusses
werden mit Kopierschutz versehene 96
kHz DVD-Video-Discs auf 48 kHz
herunterkonvertiert.

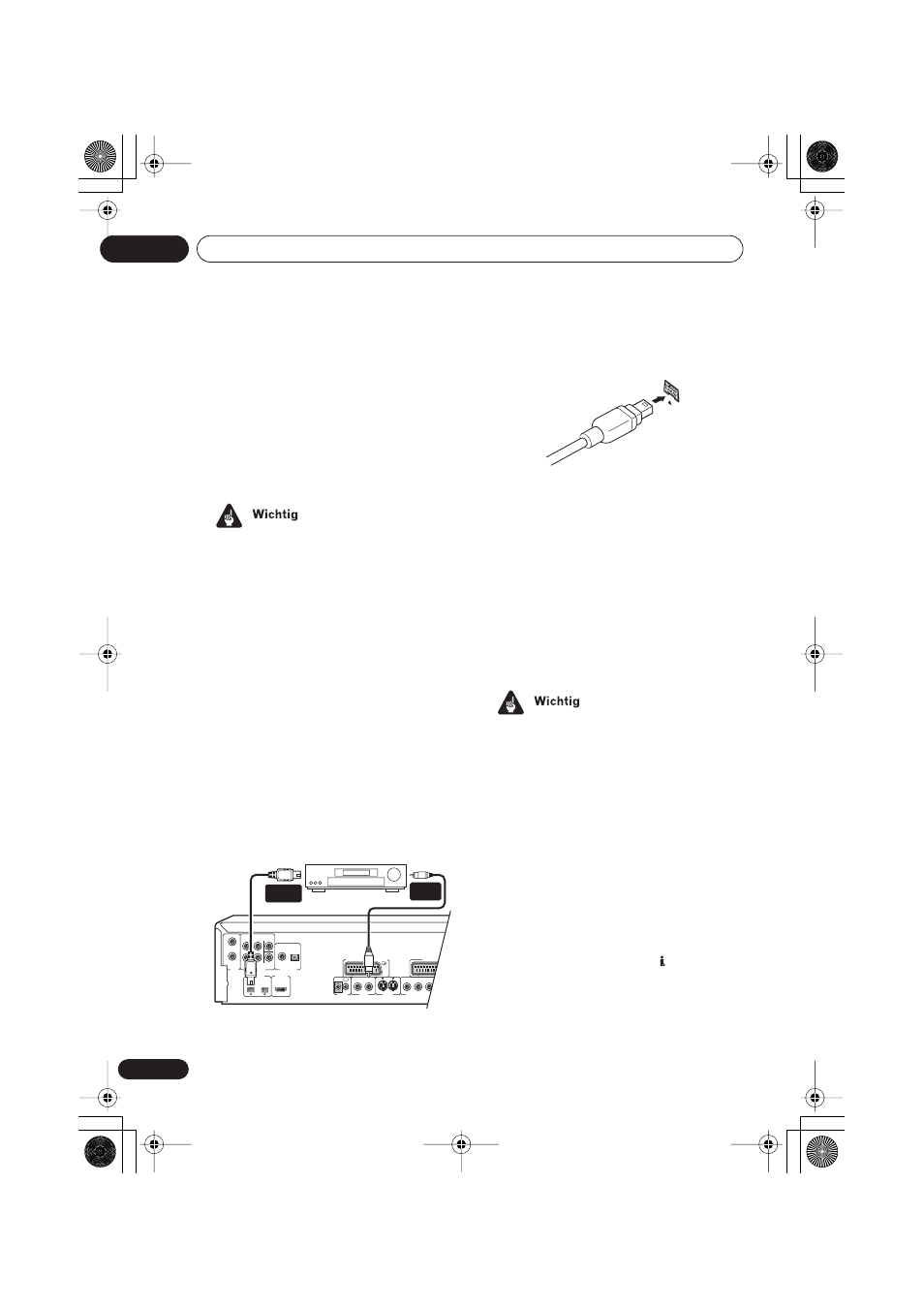

1 Benutzen Sie das mitgelieferte i.LINK-
Kabel, um eine der i.LINK-Buchsen dieses
Players an eine i.LINK-Buchse an Ihrem
AV-Receiver anzuschließen.
• Für korrekte Ausrichtung mit der Buchse
am Player muss die Pfeilmarkierung am
Steckverbinder des Kabels nach unten
weisen.
2 Schließen Sie die VIDEO OUT Buchse
dieses Players an einen Videoeingang an
Ihrem AV-Receiver an.
• Von den i.LINK-Buchsen dieses Players
werden keine Videosignale ausgegeben.
• Das obige Diagramm zeigt den
Anschluss am Standard-Videoausgang,
doch wenn Ihr AV-Receiver über die
entsprechenden Buchsen verfügt,
können Sie den Anschluss auch am S-
Videoausgang bzw. am Komponenten-
Videoausgang herstellen.
• Für Wiedergabe des mehrkanaligen Tons
von SACDs müssen Sie SACD Playback
auf Multi-ch Area einstellen (siehe SACD
Playback (SACD Wiedergabe) auf Seite 74).
• Für Wiedergabe des mehrkanaligen Tons
von DVD-Audio-Discs müssen Sie DVD-
Audio Out auf 5.1 Channel (siehe DVD-
Audio Out (DVD-Tonausgabe) auf Seite 82)
einstellen.
• Bevor Sie die Auto Select Play-Funktion
verwenden können, müssen Sie diese im
Menü
Auto Select Play einrichten. Siehe
Auto Select Play (Automatische Wahl der
Eingangsfunktion)
auf Seite 82.
• Wenn die i.LINK-Anzeige ( ) an der
Frontplatte leuchtet (siehe Frontplatte auf
Seite 25), erfolgt keinerlei Tonausgabe
von den anderen digitalen und analogen
Ausgangsbuchsen. Wenn Sie die
analogen und/oder digitalen optischen/
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL R
L
R
L
SUB WOOFER AUDIO OUT (2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400
2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
i.Link
connector
Video
input AV-Receiver
