Anschlüsse 02
16
Ge
Richten Sie das kleine Dreieck über der
Buchse mit der gleichen Markierung auf dem
Stecker aus, bevor sie diesen einstecken.
• Wenn Sie beide S-Video-Buchsen
anschließen, aber eine der verbundenen
Komponenten nicht S1/S2-Kompatibel
ist, wird das automatische Umschalten
des Bildseitenverhältnis bei keiner der
angeschlossenen Komponenten
funktionieren.

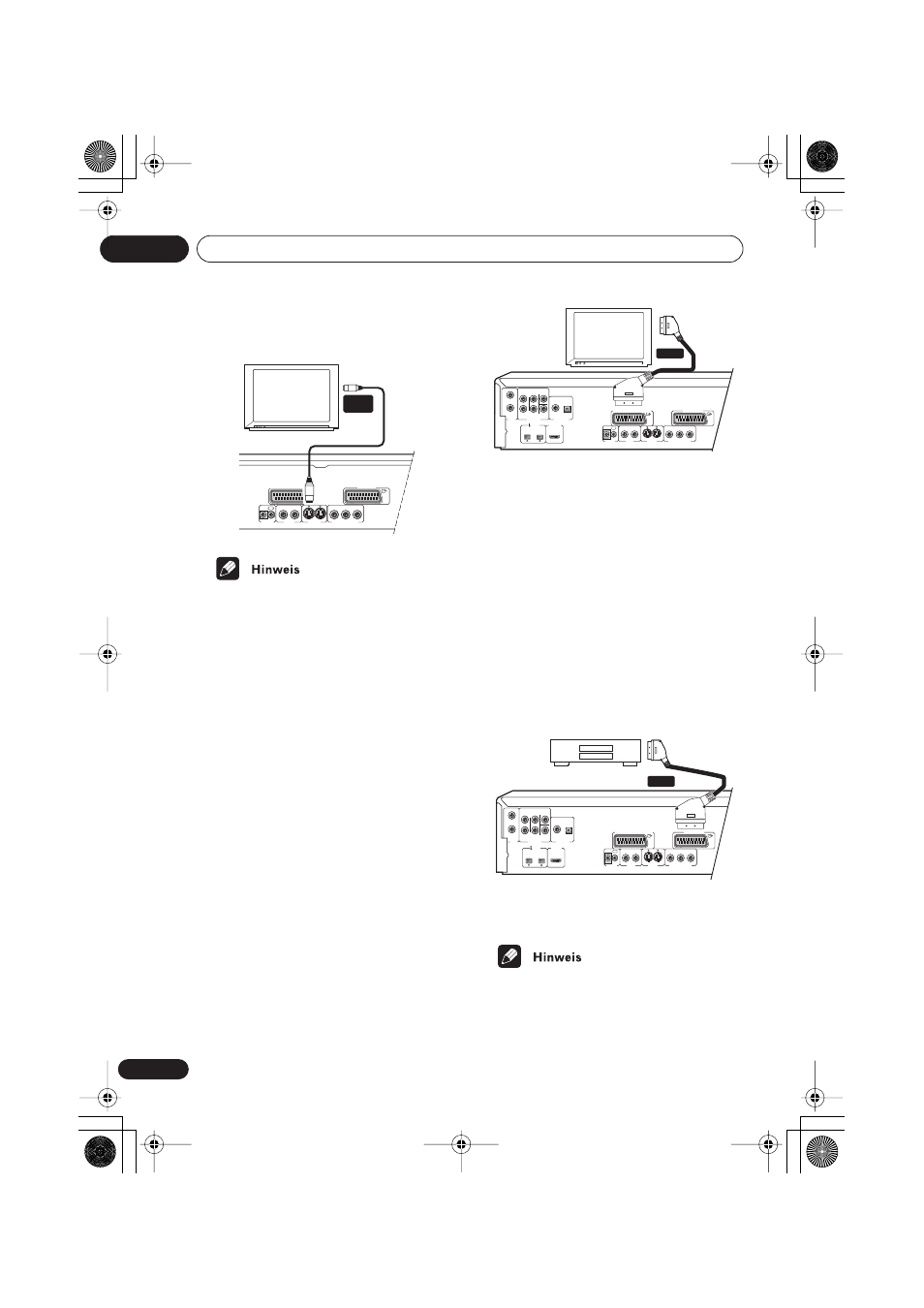

Anschluss über den AV
Anschlussausgang
Wenn Ihr Fernsehgerät mit einem AV-Eingang
des Typs SCART ausgestattet ist, können Sie
ein SCART-Kabel verwenden, um diesen
Player an Ihr Fernsehgerät anzuschließen.
Diese Verbindungsart überträgt sowohl den
Ton als auch das Bild, Sie müssen also nicht
die
AUDIO OUT L/R und die VIDEO OUT
Buchsen miteinander verbinden.
• Benutzen Sie ein SCART-Kabel (nicht
mitgeliefert), um den AV CONNECTOR 1
(RGB)-TV/AV Receiver an einen AV-
Eingang an Ihrem Fernsehgerät
anzuschließen.
Dieser Anschluss kann Standard (gemischt),
S-Video oder RGB Komponentevideo
ausgeben. Die Standardeinstellung ist
Standard, und sollte bei allen Fernsehgeräten
funktionieren. In dem mit Ihrem Fernsehgerät
mitgelieferten Handbuch können Sie
nachlesen, ob sie eine der Einstellungen mit
höherer Qualität verwenden können. Siehe
den Abschnitt
AV Connector Out (AV-
Anschluss Aus) auf Seite 66 für Hinweise zum
Wechseln des Videoausgangs.
• Benutzen Sie ein SCART-Kabel (nicht
mitgeliefert), um den AV CONNECTOR 2
an einen AV-Eingang an Ihrem
Videorecorder, der Set-Top-Box usw.
anzuschließen.
Der AV CONNECTOR 2 gibt nur gemischtes
Video aus.
• SCART-Kabel sind mit verschiedenen
Konfigurationen erhältlich. Vergewissern
Sie sich, dass Ihr Kabel sowohl mit
diesem Player als auch mit Ihrem
Fernsehgerät/Monitor funktioniert. Sie
finden die Pol-Zuweisungen auf Seite 102.
CONTROL
IN OUT
S-VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT
P B P R Y 2 1 2 1
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
Fernseher
S-VIDEO
INPUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL R
L
R
L
SUB WOOFER AUDIO OUT (2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400 2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
SCART
Fernseher
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
OPTICAL COAXIAL R
L
R
L
SUB WOOFER AUDIO OUT (2ch)
CENTER SURROUND FRONT
AUDIO OUT (5.1ch) DIGITAL AUDIO OUT
(AUDIO) HDMI OUT
S400 2 1 2 1
VIDEO OUT S-VIDEO OUT COMPONENT VIDEO OUT CONTROL
IN OUT P B P R Y
SCART
VCR oder Set-Top-Box usw.
