Cavi audio analogici
Usare dei cavi fono RCA stereo per effettuare il
collegamento dei componenti audio analogici.
Questi cavi sono rossi e bianchi e bisogna
collegare gli spinotti rossi ai terminali di destra
(R) e gli spinotti bianchi ai terminali di sinistra
(L).
Cavi audio digitali
Usare un cavo audio digitale coassiale venduto
separatamente oppure cavi ottici per collegare
i componenti digitali a questo ricevitore.
1
Cavi video
Cavi video RCA standard
Questi cavi sono i cavi di connessione video del
tipo più comune e vanno usati per collegare i
terminali video composti. Questi sono dotati di
spinotti gialli per poter distinguerli dai cavi
audio.
Cavi video componenti
Usare dei cavi video per ottenere la migliore
riproduzione possibile dei colori della fonte
video. ll segnale dei colori del televisore è
suddiviso in segnali di luminanza (Y) e colore
(P
B
e P
R
) e poi emesso. In questo modo si
evitano le interferenze tra i segnali.
Informazioni sul collegamento
delle uscite video
Questo ricevitore non dispone di convertitore
video. Quando si utilizzano cavi video del
componente o cavi HDMI per il collegamento
al dispositivo di ingresso, occorre utilizzare gli
stessi cavi per il collegamento al televisore.
Nota
1 • Quando si collegano i cavi ottici, è importante fare attenzione durante l’inserimento dello spinotto per non danneggiare
l’otturatore che protegge la presa ottica.
• Per mettere via il cavo ottico, avvolgere lo stesso senza stringere. Il cavo si può danneggiare se piegato con forza.
• È anche possibile usare un cavo video RCA standard per effettuare i collegamenti digitali coassiali.

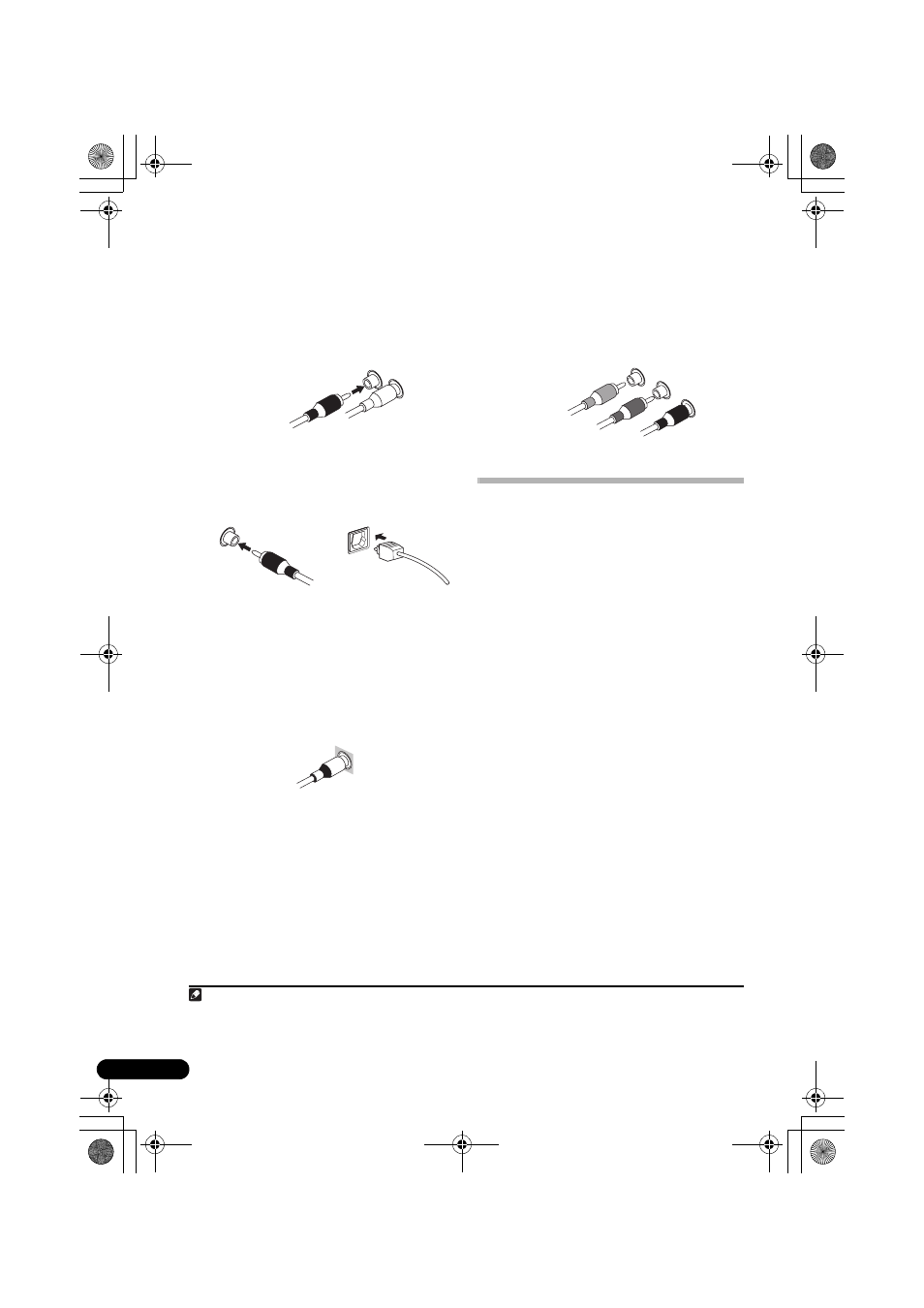

Destro (rosso)
Cavi audio analogicli
Sinistro (bianco)
Cavo audio digitale coassiale Cavo ottico
Cavo video RCA standard
Verde (Y)
Blu (P B )
Rosso (P R )
Cavi video componenti
