10
Du
3
Verbind de composiet video-uitgang en
de stereo analoge geluidsuitgangen
1
op uw
BD/DVD-speler met de BD/DVD-ingangen op
de receiver.
Gebruik hiervoor een standaard RCA-
videokabel en een stereo RCA-geluidskabel.
2
• Als uw BD/DVD-speler meerkanaals analoge
uitgangen heeft, lees dan De meerkanaals
analoge uitgangen aansluiten hieronder.
4
Verbind de analoge geluidsuitgangen van
uw tv met de TV/SAT-ingangen op de receiver.
Zo kunt u het geluid van de tv-tuner via uw
versterker afspelen. Gebruik hiervoor een
RCA-geluidskabel.
• Als uw tv een ingebouwde digitale decoder
heeft, kunt u ook een optische digitale
geluidsuitgang op uw tv verbinden met de
ingang DIGITAL OPTICAL IN 1 (CD-R/
TAPE)
op de receiver. Gebruik hiervoor een
optische kabel.
3

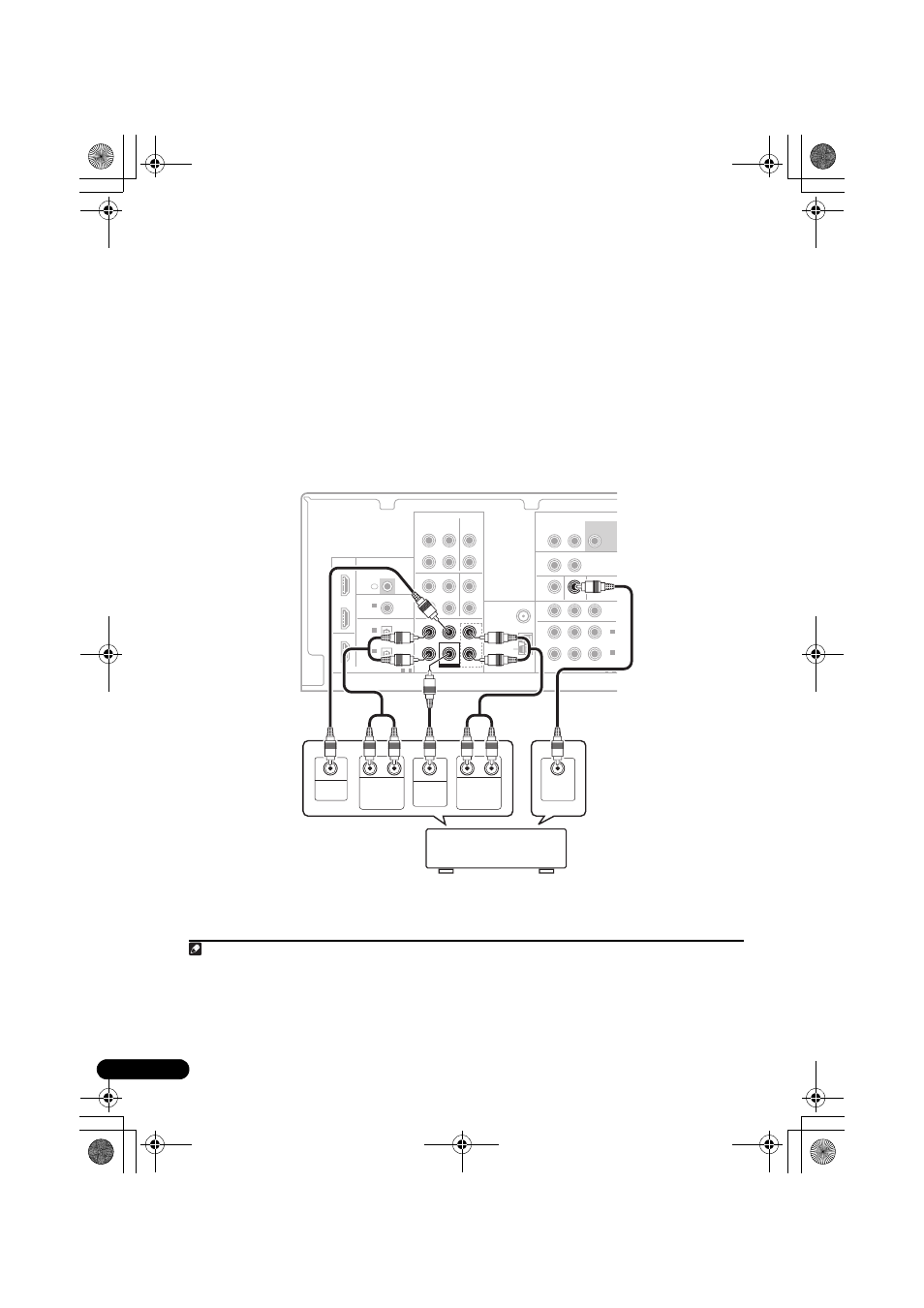

De meerkanaals analoge uitgangen aansluiten
Voor het afspelen van DVD-audio en SACD’s beschikt uw BD/DVD-speler wellicht over 5.1-kanaals
analoge uitgangen. In dat geval kunt u de multikanaals analoge uitgangen aansluiten op de
multikanaalsingangen van deze receiver, zoals hieronder getoond.
4
Opmerking
1 Hierdoor kunt u analoge opnamen maken vanaf uw BD/DVD-speler.
2 Wanneer uw speler beschikt over een componentvideo-uitgang, kunt u deze ook aansluiten. Zie De componentvideo-
aansluitingen gebruiken op bladzijde 14.
3 In dat geval, dient u de receiver op te geven op welke digitale ingang u de tv hebt aangesloten (zie Het ingangssignaal kiezen op
4 • De meerkanaals ingang kan alleen gebruikt worden als u MULTI IN hebt geselecteerd (zie bladzijde 32).
• U kunt COMPONENT VIDEO IN 1 of IN 2 toewijzen aan de meerkanaalsingang. (Zie Het menu Input Assign (ingangen
toewijzen) op bladzijde 35 voor verdere informatie.)
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1
-
2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
SUBWOOFER
PRE OUT
L
R
DVR/VCR
TV/SAT
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
BD/DVD MULTI CH IN
L
R
CENTER
SURROUND
BD/DVD IN
SUBWOOFER
FRONT
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
R
L
Deze receiver
DVD/multikanaals decoder
met multikanaals analoge
uitgangsaansluitingen
