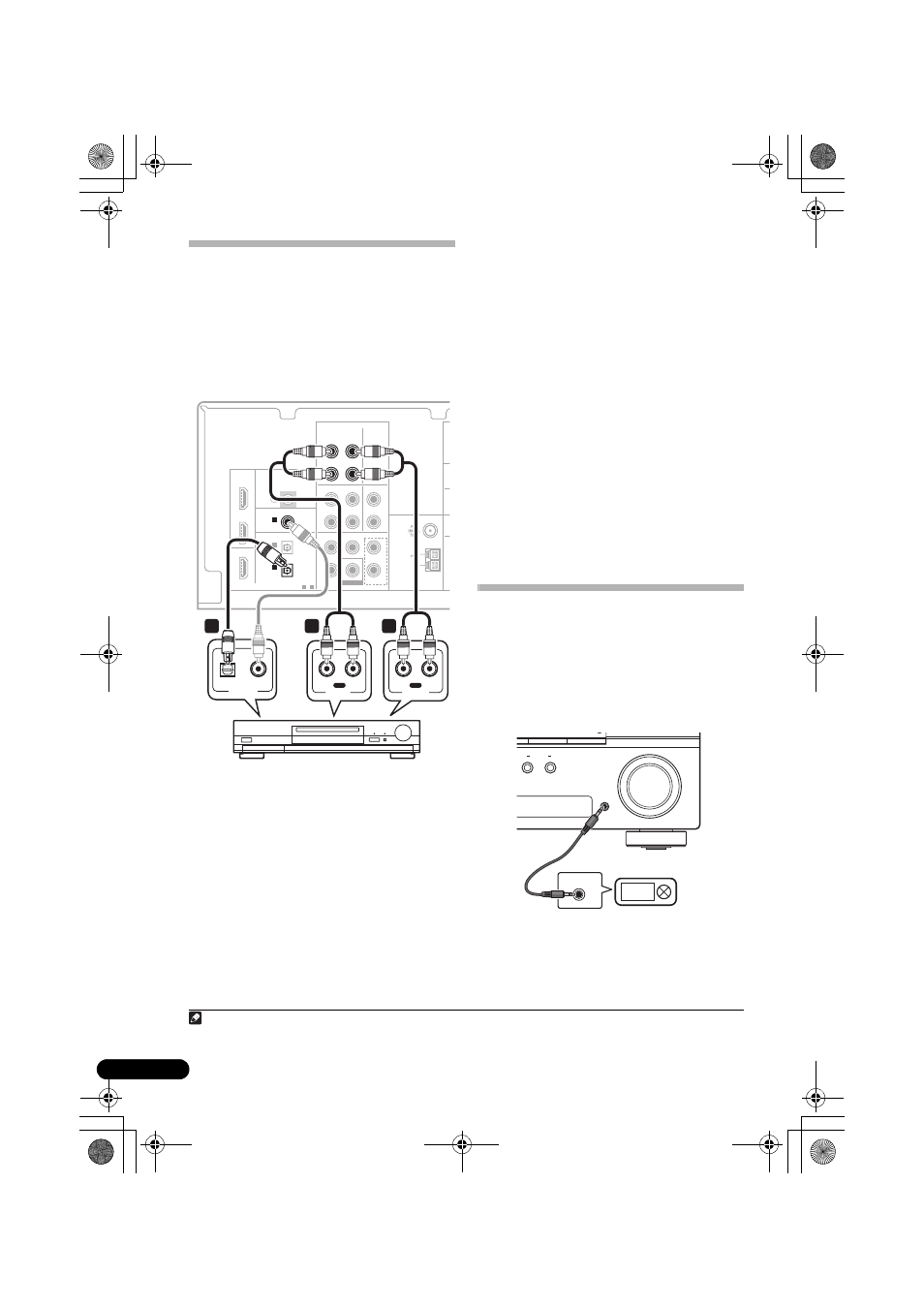

Collegamento di altri
componenti audio
Il numero e il tipo di collegamenti dipende dal
tipo di componente che si sta collegando.
1
Seguire le fasi successive per collegare un
CD-R, un MD, un DAT, una piastra a cassette
o altri componenti audio.
1
Se il componente dispone di un’uscita
digitale, collegarlo a un ingresso digitale del
ricevitore.
L’esempio illustra un collegamento ottico
all’ingresso DIGITAL OPTICAL IN 1 (CD-R/
TAPE)
.
2
Se necessario, collegare le uscite audio
analogiche del componente ad una serie di
ingressi audio liberi su questo ricevitore.
Occorrerà effettuare questo collegamento per i
componenti privi di uscita digitale o se si vuole
registrare da un componente digitale. Usare
un cavo fono RCA stereo, come da
illustrazione.
3
Se si collega un registratore, collegare le
uscite audio analogiche agli ingressi audio
analogici sul registratore.
L’esempio mostra un collegamento analogico
alla presa di uscita analogica CD-R/TAPE
usando un cavo fono RCA stereo.
Collegamento al mini jack audio
del pannello frontale
L’accesso alle connessioni audio frontali
avviene mediante il pannello frontale
utilizzando il tasto INPUT SELECTOR o
PORTABLE
del telecomando. Utilizzare un
cavo stereo mini-jack per collegare un lettore
audio digitale, ecc.
Nota
1 Notare che occorre collegare componenti digitali a prese audio analogiche se si vogliono registrare su/da componenti digitali
(quale un MD) su/da componenti analogici.
AUDIO
DIGITAL
C
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
(CD-R/TAPE)
IN 1
1
-
2
(DVR/VCR)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
OUT
IN
MO
DVR/VCR
TV/SAT
L
R
OUT
TV/SAT
IN
BD/DVD
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
COAXIAL
(CD)
IN
2
DIGITAL
OPTICAL
L
R
(CD-R/TAPE)
IN
1
AUDIO
OUT
IN
CD-R/TAPE
R
L
AUDIO IN
R
L
IN
REC
AUDIO OUT
PLAY
OUT
DIGITAL OUT
OPTICAL
COAXIAL
1
2
3
CD-R, MD, DAT, Registratore audio, ecc.
Questo ricevitore
MASTER
VOLUME
CONTROL
MULTI-ZONE
ON/OFF
PORTABLE
ENTER
PRESET
+
AUDIO OUT
Lettore audio digitale, ecc.
