16
It

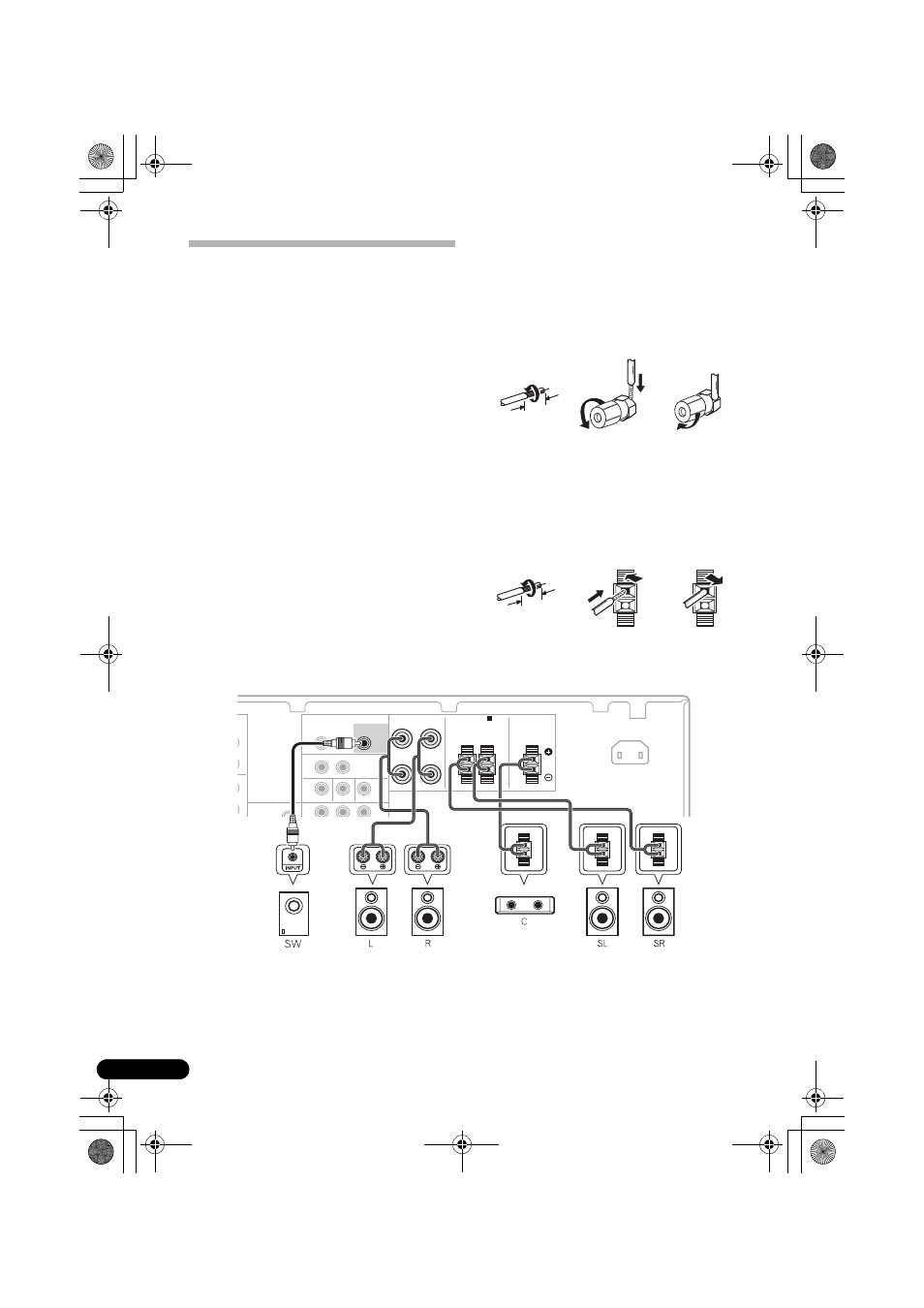

Collegamento degli altoparlanti
Di seguito è visualizzata una configurazione di
altoparlanti completa, composta da sei
altoparlanti (compreso il subwoofer), tuttavia
ogni utente può disporre di una configurazione
differente. Collegare semplicemente gli
altoparlanti come illustrato qui di seguito. Il
ricevitore funziona anche con due soli diffusori
stereo (i diffusori frontali dello schema); si
consiglia tuttavia di utilizzare almeno tre
diffusori. Una configurazione completa risulta
ottimale per il suono surround. Se non si
utilizza un subwoofer, impostare gli
altoparlanti frontali su LARGE (consultare
Impostazione degli altoparlanti a pagina 33).
Assicurarsi di collegare gli altoparlanti di
destra al terminale di destra e l’altoparlante di
sinistra al terminale di sinistra. Inoltre,
assicurarsi che i terminali positivo e negativo
(+/–) del ricevitore corrispondano a quelli degli
altoparlanti.
Assicurarsi di completare tutti i collegamenti
prima di collegare quest’unità alla fonte
d’alimentazione CA.
Collegamenti a fili nudi
Terminali degli altoparlanti anteriori:
1 Attorcigliare i trefoli esposti.
2 Allentare il terminale e inserire il filo
esposto.
3 Serrare il terminale.
Terminali dell’altoparlante centrale e degli
altoparlanti surround:
1 Attorcigliare i trefoli esposti.
2 Premere le linguette per aprirle e inserire
la parte scoperta del cavo.
3 Rilasciare le linguette.
1 2 3
10 mm
1 2
10 mm
3
AUDIO
ANTENNA
FM
L
R
SPEAKERS A
OUT
Y P B P R
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R L
SURROUND CENTER
SUBWOOFER
PRE OUT
L R
T
OUT IN DVR/VCR VIDEO
L
R
IN
IN
R L
AC IN
SPEAKERS A
SURROUND CENTER
R L
FRONT
R L SUBWOOFER
PRE OUT
Subwoofer
alimentato
Altoparlanti anteriori Altoparlanti
surround
Altoparlante centrale
