8
Ge

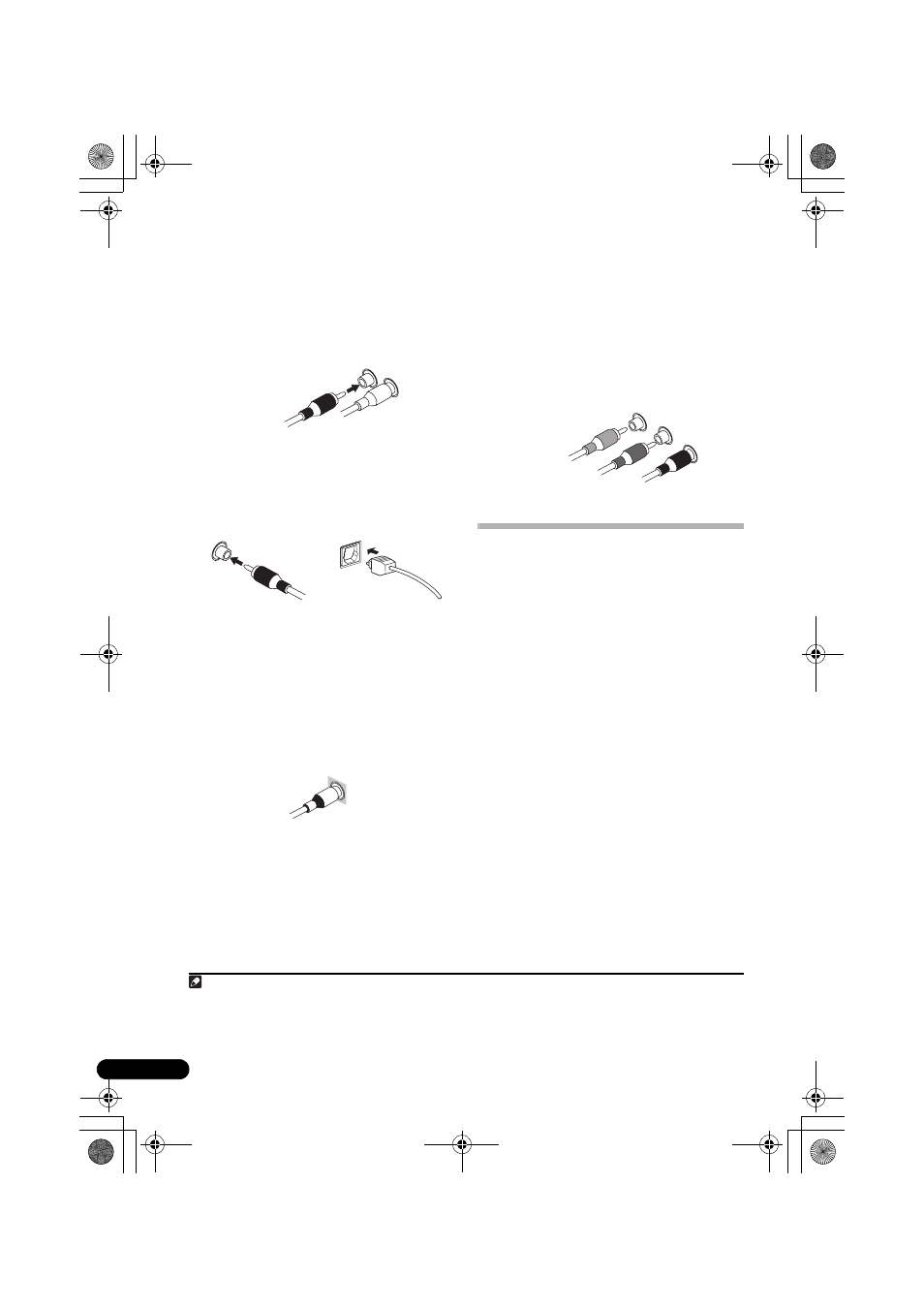

Analoge Audiokabel
Verwenden Sie RCA-Phonokabel, um analoge
Audiokomponenten anzuschließen. Diese
Kabel sind rot und weiß gekennzeichnet, und
Sie müssen die roten Stecker an die R-
Anschlüsse (rechts) und die weißen Stecker an
die L-Anschlüsse (links) anschließen.
Digitale Audiokabel
Für den Anschluss von digitalen Komponenten
an diesen Receiver sollten handelsübliche
koaxiale Digitalaudiokabel oder optische Kabel
verwendet werden.
1
Videokabel
Standard-RCA-Videokabel
Diese Kabel werden am häufigsten für
Videoanschlüsse verwendet und sollten für
den Anschluss an Composite-
Videoanschlüsse verwendet werden. Sie
verfügen über gelbe Stecker, um sie von
Audiokabeln zu unterscheiden.
Komponentenvideo-Kabel
Verwenden Sie Komponentenvideo-Kabel, um
eine bestmögliche Farbwiedergabe Ihrer
Videoquelle zu erzielen. Die Bildinformationen
des Fernsehgeräts werden hierbei getrennt
übertragen, nämlich als Y-Signal (Helligkeit)
und als Farbdifferenzkomponenten blau und
rot (P
B
/P
R
). Auf diese Weise werden
Interferenzen zwischen den Signalen
vermieden.
Über Video-Ausgangsanschlüsse
Dieser Receiver ist nicht mit einem
Videokonverter bestückt. Wenn Sie
Komponentenvideo- oder HDMI-Kabel für den
Anschluss an das Eingangsgerät benutzen,
sollten die gleichen Kabel auch für den
Anschluss an das Fernsehgerät benutzt
werden.
Hinweis
1 • Wenn für den Anschluss optische Kabel verwendet werden, stecken Sie den Stecker bitte vorsichtig ein, damit der
Verschluss, der die optische Buchse schützt, nicht beschädigt wird.
• Wickeln Sie das optische Kabel bei Einlagerung lose auf. Das Kabel könnte beschädigt werden, wenn es um scharfe Kanten
gewickelt wird.
• Sie können für koaxiale Digitalanschlüsse auch standard-RCA-Videokabel verwenden.
Rechts (rot)
Analoge Audiokabel
Links (weiß)
Koaxiales Digitalaudiokabel Optisches Kabel
Standard-RCA-Videokabel
Grün (Y)
Blau (P B )
Rot (P R )
Komponenten-Videokabel
