8
Du

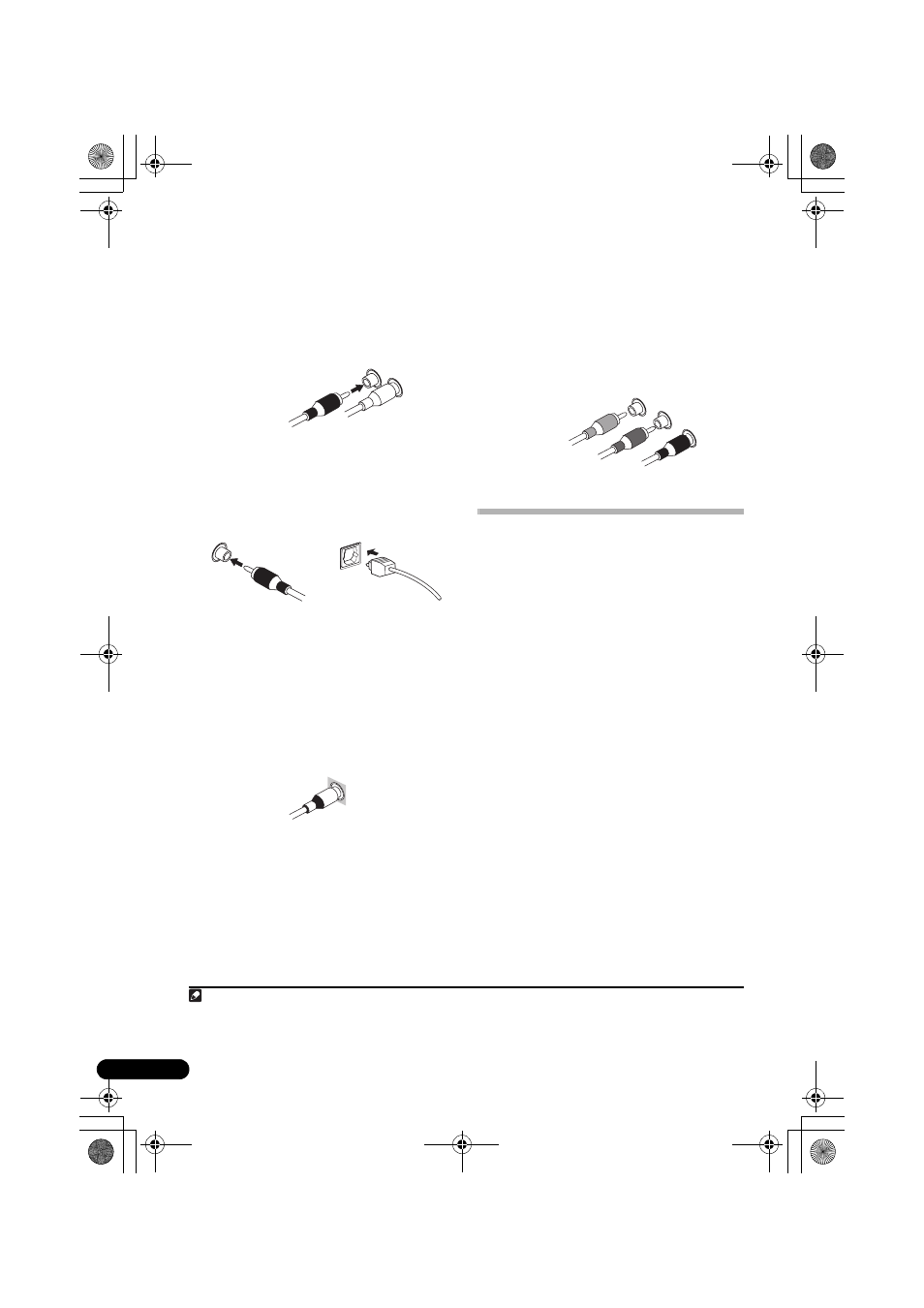

Analoge audiokabels
Gebruik stereo RCA-phonokabels voor het
aansluiten van analoge audioapparaten.
Deze kabels herkent u aan de rode en witte
stekkers; sluit de rode stekkers aan op de
R-aansluitingen (rechts) en de witte stekkers
op de L-aansluitingen (links).
Digitale audiokabels
Gebruik in de handel verkrijgbare coaxiale
digitale audiokabelsof optische kabels om
digitale apparaten aan te sluiten op deze
receiver.
1
Videokabels
Standaard RCA-videokabels
Dit soort kabels wordt het meest gebruikt voor
video-aansluitingen en dient te worden
gebruikt voor de aansluiting op
composietvideo-aansluitingen. De kabels
hebben gele stekkers waarmee u ze kunt
onderscheiden van audiokabels.
Componentvideokabels
De kleuren van uw videobron worden het
mooist gereproduceerd als u
componentvideokabels gebruikt. Het
kleursignaal van de tv wordt voor uitvoer
verdeeld in het luminantiesignaal (Y) en de
kleursignalen (P
B
en P
R
) en vervolgens
uitgevoerd. Op deze manier wordt interferentie
tussen de signalen vermeden.
Informatie over video-
uitgangaansluiting
Deze receiver is niet voorzien van een
videoconverter. Wanneer u
componentvideokabels of HDMI-kabels
gebruikt voor aansluiting van het
ingangsapparaat, moet dezelfde kabels
worden gebruikt voor aansluiting op de TV.
Opmerking
1 • Wanneer u optische kabels aansluit, wees dan voorzichtig dat u bij het insteken van de stekker het afsluitklepje van de
optische aansluiting niet beschadigt.
• Wikkel een optische kabel losjes op om hem te bewaren. De kabel kan worden beschadigd als hij scherp wordt gebogen.
• Voor coaxiale digitale aansluitingen kunt u ook een gewone RCA-videokabel gebruiken.
Rechts (rood)
Analoge audiokabels
Links (wit)
Coaxiale digitale audiokable Optische kable
Gewone RCA-videokabel
Groen (Y)
Blauw (P B )
Rood (P R )
Componentvideokabels
