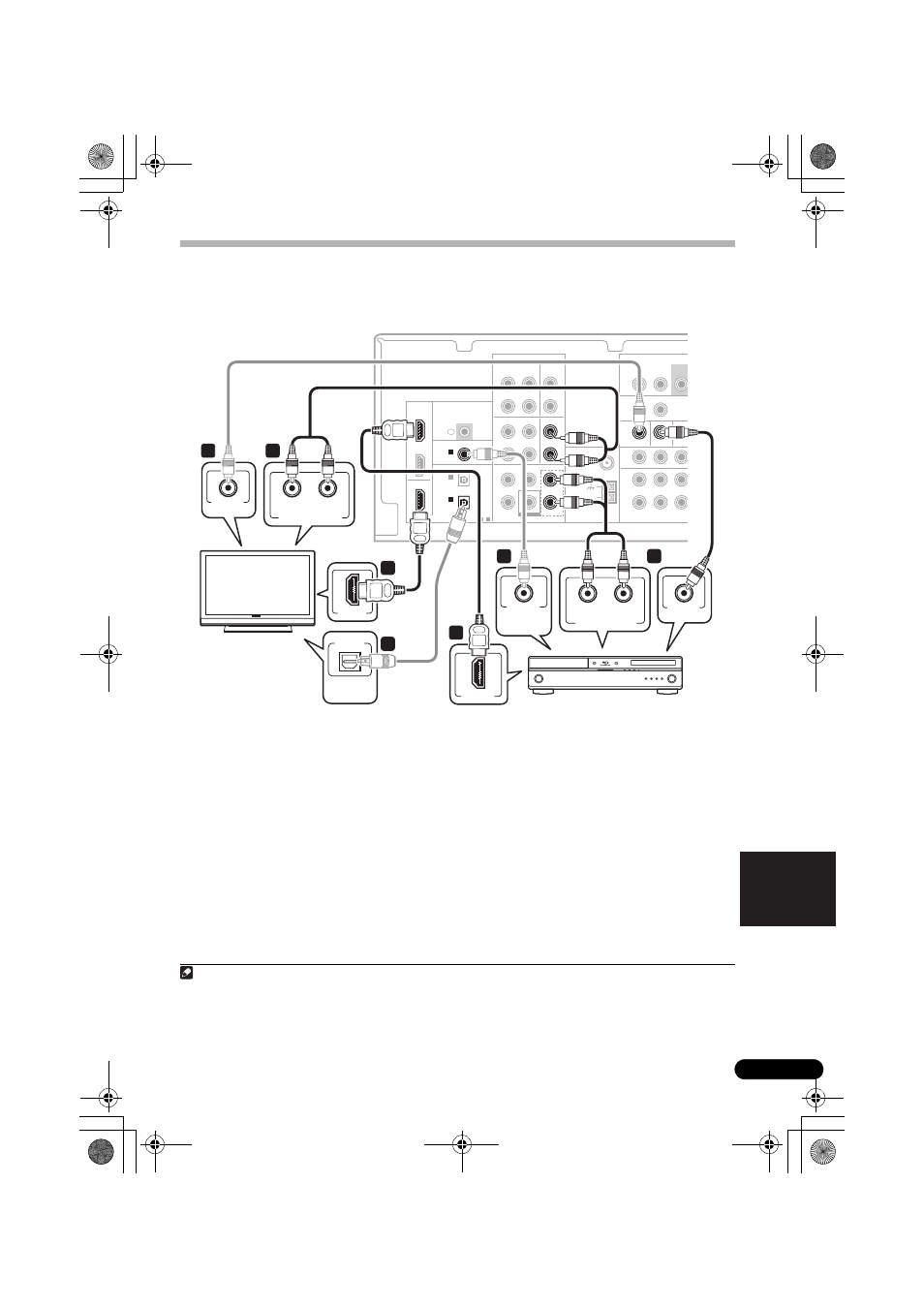

Conexión de un televisor y un reproductor de discos Blu-ray o DVD
En esta página se explica cómo conectar un reproductor de discos Blu-ray/DVD y un televisor al
reproductor.
1 Conecte la salida HDMI de su reproductor
de discos Blu-ray/DVD a la entrada HDMI BD/
DVD IN del receptor.
Utilice un cable HDMI para realizar la
conexión. Si su reproductor de DVD no
incorpora una salida HDMI, utilice un cable de
sonido digital para realizar la conexión entre la
salida coaxial u opcional y el reproductor.
1
2 Conecte la salida HDMI OUT del receptor
con una entrada HDMI del televisor. 2
Si su televisor no incorpora una entrada HDMI,
conecte el conector de vídeo MONITOR OUT
del receptor a una entrada de vídeo del
televisor.
Utilice un cable de vídeo RCA estándar para
conectar con el conector de vídeo compuesto.
3
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE ASSIG
OUT
Y P B P R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT
SUBWO
PRE OU
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
Este receptor
COAXIAL
(CD)
IN 1
L
R
TV/SAT IN
BD/DVD IN
L
R
MONITOR OUT BD/DVD IN
OUT
(CD-R/TAPE)
IN 1
HDMI
DIGITAL
AUDIO OUT
OPTICAL
R L
ANALOG AUDIO OUT
VIDEO IN
HDMI IN R L
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
HDMI OUT
VIDEO OUT
1
1
2
3
4
2 4
TV
Reproductor Blu-ray/DVD
Nota
1 En este caso, tendrá que indicarle al receptor a qué entrada digital ha conectado el reproductor (consulte Selección de la señal
de entrada en la página 32).
2 Si utiliza un cable HDMI para la conexión en los pasos 1 y 2, podrá disfrutar del cine en casa en reproducción multicanal sin
seguir los pasos 3 y 4.
3 Si desea utilizar las salidas de vídeo de componentes para conectar este receptor al televisor, consulte Uso de conectores de vídeo
de componentes en la página 14.
