16
Sp

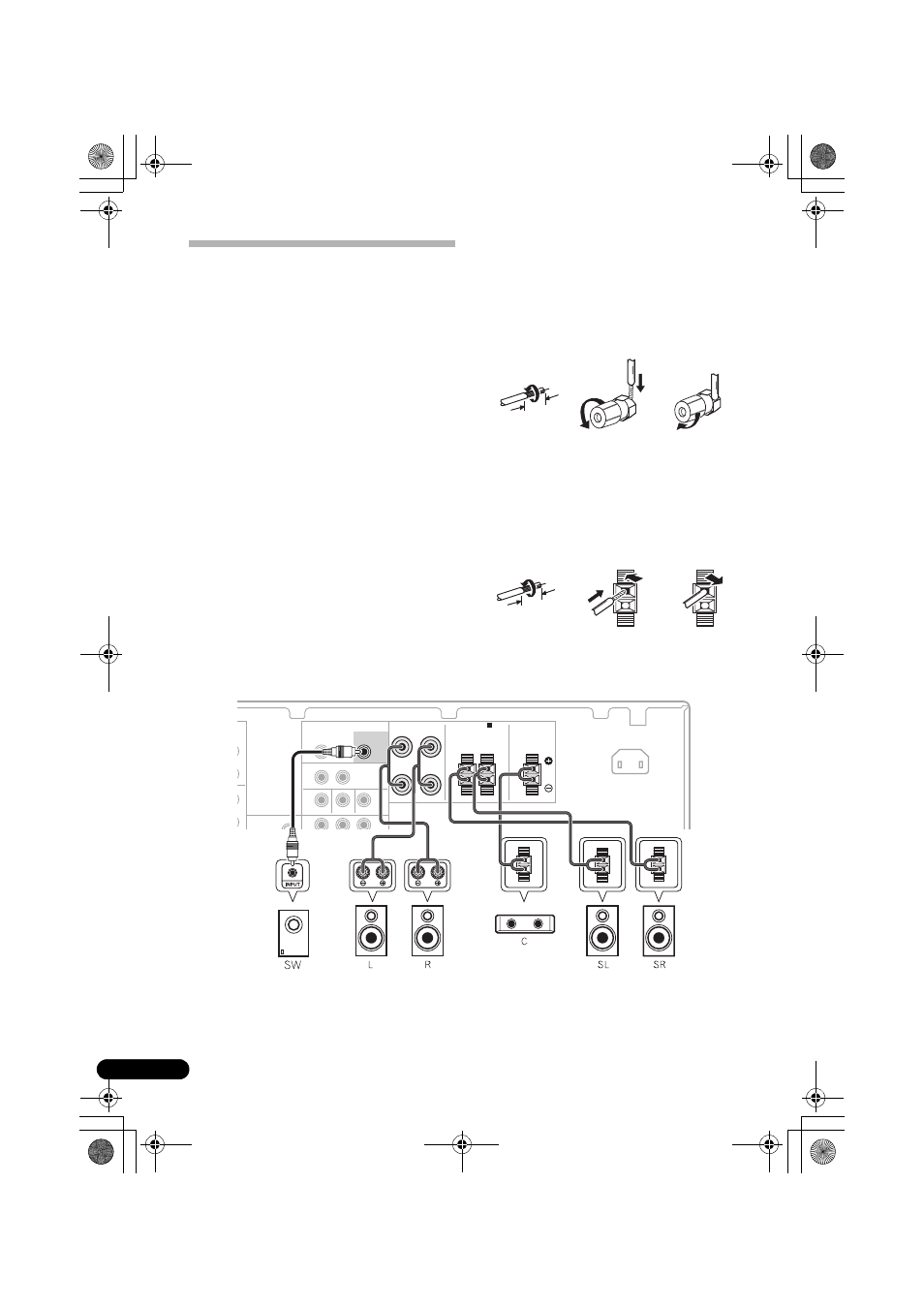

Conexión de los altavoces
Aquí se muestra una configuración completa
de seis altavoces (incluido el subwoofer), pero
la configuración individual de cada usuario
puede variar. Simplemente conecte los
altavoces que tiene de la forma que se indica a
continuación. El receptor funciona con sólo
dos altavoces estéreo (los altavoces frontales
en el diagrama), pero se recomienda utilizar al
menos tres altavoces, o una configuración
completa para obtener el mejor sonido
envolvente. Si no va ’ a usar un subwoofer,
cambie el ajuste de distancia de los altavoces
frontales (consulte Ajuste de altavoz en la
página 33) a LARGE.
Asegúrese de conectar el altavoz derecho al
terminal derecho, y el altavoz izquierdo al
terminal izquierdo. Asegúrese también de que
los terminales positivo y negativo (+/–) del
receptor coincidan con los terminales de los
altavoces.
Asegúrese de completar todas las conexiones
antes de conectar este equipo a la fuente de
alimentación de CA.
Conexiones de cables pelados
Terminales de los altavoces frontales:
1 Trence los hilos expuestos del cable.
2 Afloje el terminal e inserte el hilo
expuesto.
3 Apriete el terminal.
Terminales de los altavoces central y sonido
envolvente:
1 Trence los hilos expuestos del cable.
2 Empuje para abrir las pestañas e
introduzca los hilos expuestos del cable.
3 Suelte la pestañas.
1 2 3
10 mm
1 2
10 mm
3
AUDIO
ANTENNA
FM
L
R
SPEAKERS A
OUT
Y P B P R
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R L
SURROUND CENTER
SUBWOOFER
PRE OUT
L R
T
OUT IN DVR/VCR VIDEO
L
R
IN
IN
R L
AC IN
SPEAKERS A
SURROUND CENTER
R L
FRONT
R L SUBWOOFER
PRE OUT
Subwoofer alimentodo Altavoces frontal Altavoces de
sonido envolvente
Altavoz central
