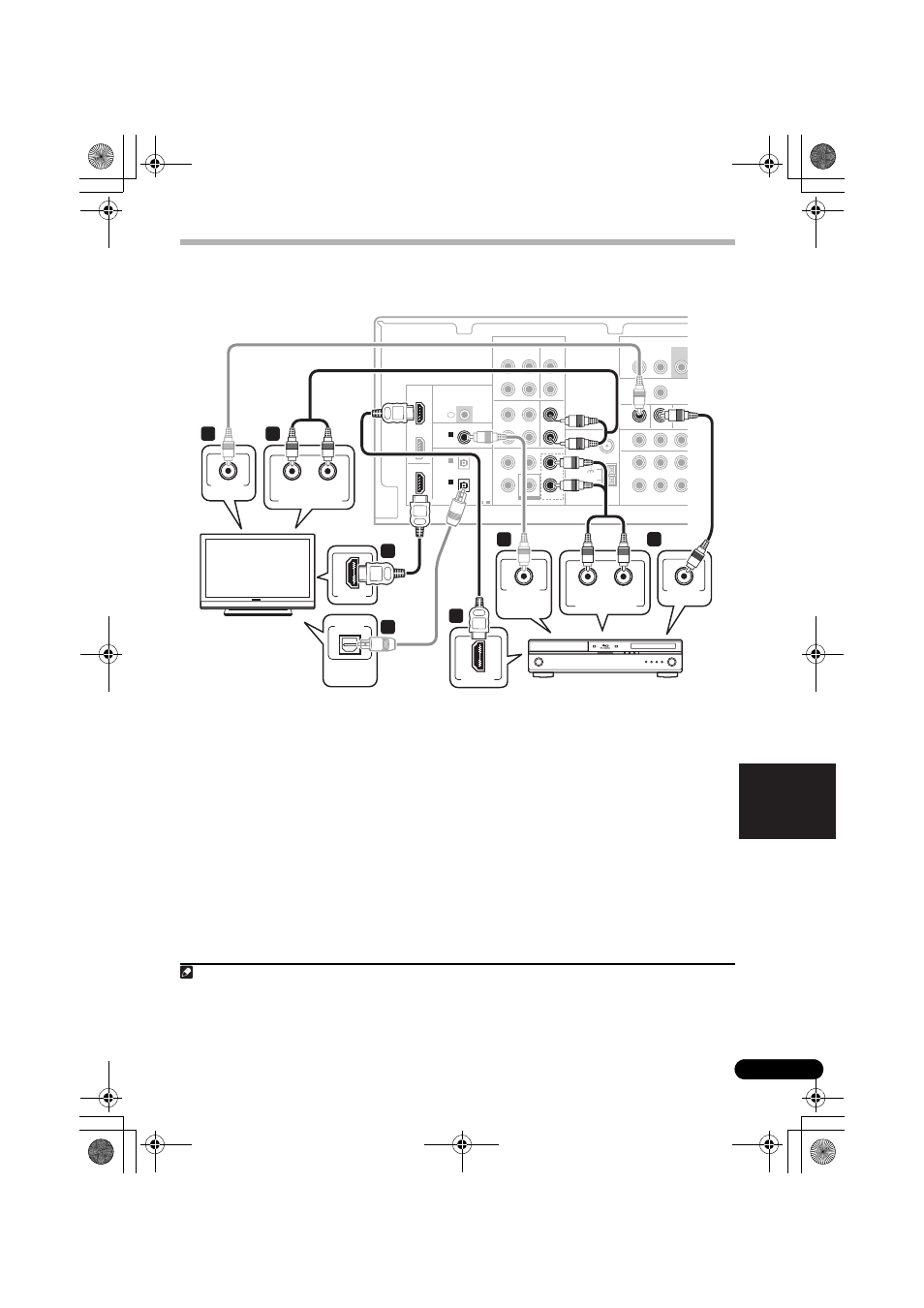

Een TV en een Blu-ray-Disc-speler of DVD-speler aansluiten
Op deze bladzijde ziet u hoe u uw BD/DVD-speler en uw tv op de receiver moet aansluiten.
1
Sluit de HDMI-uitgang op uw BD/
DVD-speler aan op de HDMI BD/DVD
IN-ingang van deze receiver.
Gebruik voor deze verbinding een HDMI-kabel.
Wanneer uw DVD-speler niet voorzien is van
een HDMI-uitgang, gebruikt u een digitale
audiokabel om de coaxiale of optionele uitgang
en dit apparaat te verbinden.
1
2
Sluit de HDMI OUT van deze receiver aan
op een HDMI-ingang van uw TV.
2
Wanneer uw TV niet voorzien is van een
HDMI-ingang, sluit u de MONITOR
OUT-videoaansluiting van deze receiver aan op
een video-ingang van uw TV.
Gebruik hiervoor een standaard
RCA-videokabel op de
composietvideo-aansluiting.
3
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
(CD-R/TAPE)
IN
1
1
-
2
(DVR/VCR)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
ASSIG
OUT
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT
SUBWO
PRE OU
L
R
DVR/VCR
TV/SAT
OUT
IN
DVR/VCR
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
COAXIAL
(CD)
IN
1
L
R
TV/SAT IN
BD/DVD IN
L
R
MONITOR OUT BD/DVD IN
OUT
(CD-R/TAPE)
IN
1
HDMI
DIGITAL
AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
VIDEO IN
HDMI IN
R
L
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
HDMI OUT
VIDEO OUT
1
1
2
3
4
2
4
Deze receiver
TV
BD/DVD-speler
Opmerking
1 In dat geval, dient u de receiver op te geven op welke digitale ingang u de component hebt aangesloten (zie Het ingangssignaal
2 Wanneer u een HDMI-kabel voor de aansluiting gebruikt in stappen 1 en 2, kunt u genieten van thuistheater in meerkanaals
weergave zonder de stappen 3 en 4 te hoeven volgen.
3 Zie De componentvideo-aansluitingen gebruiken op bladzijde 14 wanneer u de componentvideo-uitgangen wilt gebruiken om deze
receiver op uw tv aan te sluiten.
