10
Ge
3 Schließen Sie den Composite-
Videoausgang und die analogen
Stereoaudioausgänge
1 an Ihrem BD/
DVD-Player an die BD/DVD-Eingänge des
Receivers an.
Verwenden Sie für den Anschluss ein
Standard-RCA-Videokabel und ein Stereo-RCA-
Phonokabel. 2
• Wenn Ihr BD/DVD-Player über analoge
Mehrkanalausgänge verfügt, siehe Anschluss
der analogen Mehrkanalausgänge unten
zum Anschluss des DVD-Players.
4 Schließen Sie die analogen
Audioausgänge Ihres Fernsehgerätes an die
TV/SAT-Eingänge des Receivers an.
So können Sie den Klang des integrierten
TV-Tuners wiedergeben. Verwenden Sie dafür
ein Stereo-RCA-Phonokabel.
• Wenn Ihr Fernsehgerät über einen integrierten
Digital-Decoder verfügt, können Sie auch einen
optischen Digitalaudioausgang Ihres
Fernsehgerätes an den DIGITAL OPTICAL
IN 1 (CD-R/TAPE)
-Eingang des Receivers
anschließen. Verwenden Sie für den Anschluss
ein optisches Kabel. 3

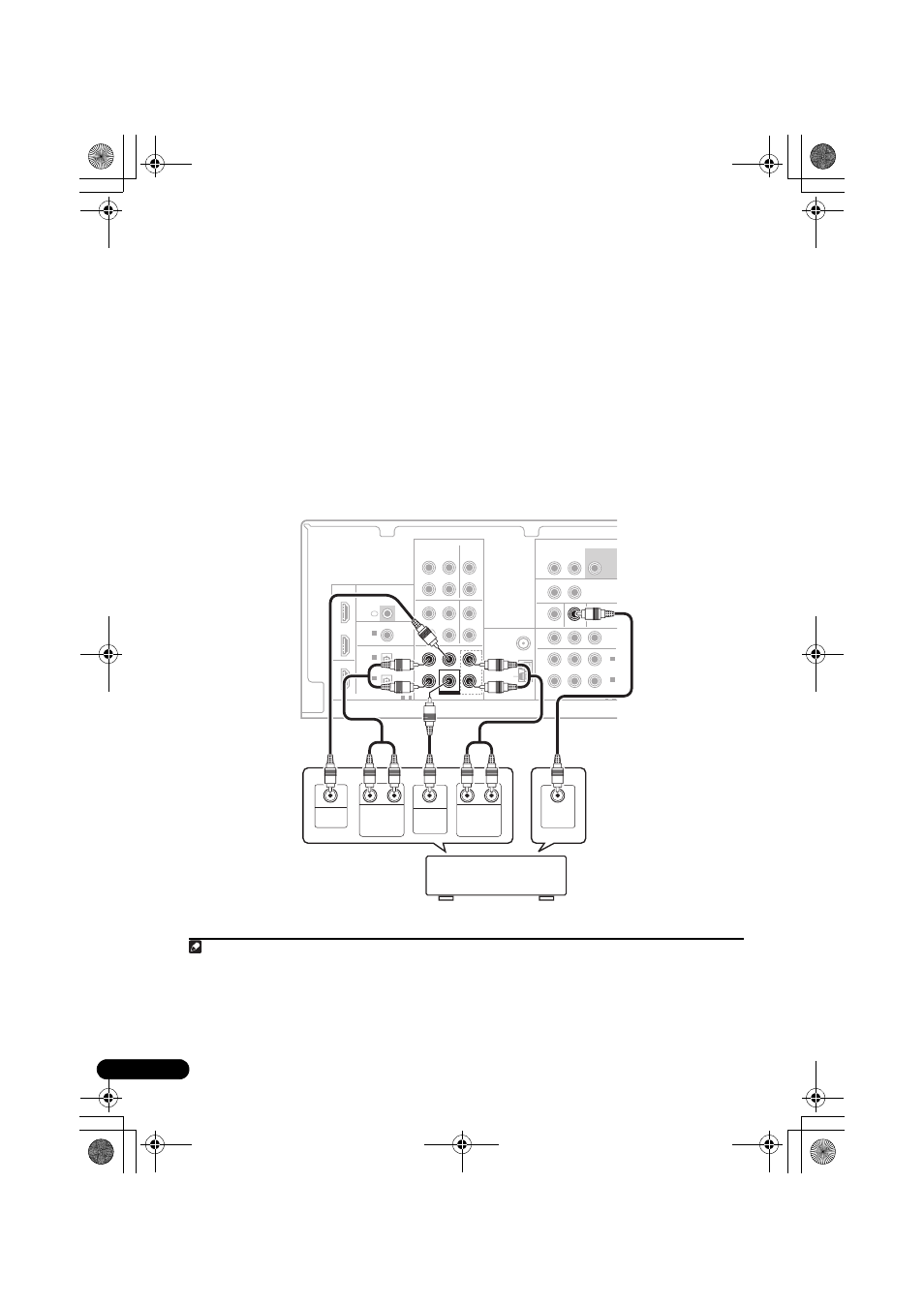

Anschluss der analogen Mehrkanalausgänge
Für Wiedergabe von DVD-Audio und SACD verfügt Ihr BD/DVD-Player u.U. über analoge
5.1-Kanalausgänge. In diesem Fall können Sie die analogen Mehrkanal-Ausgänge wie unten dargestellt
an die Mehrkanal-Eingänge des Receivers anschließen.
4
Hinweis
1 Mit diesem Anschluss können Sie Analogaufnahmen von Ihrem BD/DVD-Player durchführen.
2 Wenn Ihr Player auch über einen Komponenten-Videoausgang verfügt, können Sie diesen ebenfalls anschließen. Siehe
Verwendung der Komponentenvideo-Buchsen auf Seite 14.
3 In diesem Fall müssen Sie am Receiver einstellen, an welchem digitalen Eingang Sie das Fernsehgerät angeschlossen haben
(siehe Auswahl des Eingangssignals auf Seite 32).
4 • Der Mehrkanal-Eingang kann nur verwendet werden, wenn MULTI IN ausgewählt wird (siehe Seite 32).
• Sie können die Eingangsbuchse COMPONENT VIDEO IN 1 oder IN 2 dem Mehrkanal-Eingang zuweisen. (Weitere
Einzelheiten hierzu finden Sie unter Das Eingangszuweisungsmenü auf Seite 35)
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
BD/DVD MULTI CH IN
L
R
CENTER SURROUND
BD/DVD IN
SUBWOOFER
FRONT
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT SURROUND
OUTPUT
R L
FRONT
OUTPUT
R L
Dieser Receiver
DVD-/Mehrkanal-Decoder
mit analogen Mehrkanal-
Ausgangsbuchsen
