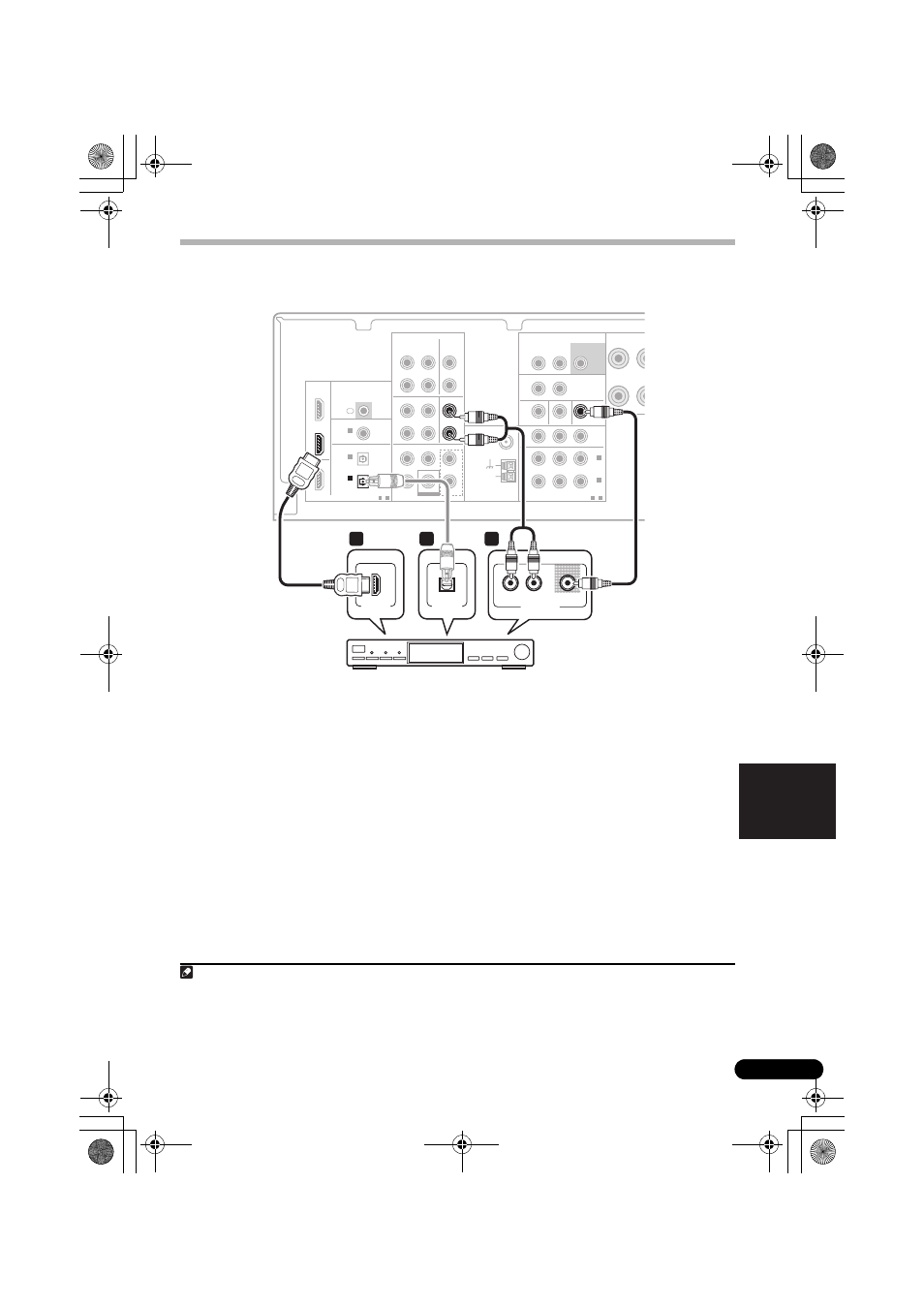

Een satellietontvanger of andere digitale set-top box aansluiten
Satelliet- en kabelontvangers en digitale tv-tuners zijn voorbeelden van zgn. ‘set-top box’.
1
Wanneer uw set-topbox over een
HDMI-uitgang beschikt, sluit u deze aan op de
HDMI TV/SAT IN van deze receiver.
Wanneer uw set-topbox niet over een
HDMI-uitgang maar over een digitale uitgang
beschikt, sluit u deze aan op de digitale ingang
van deze receiver.
Het voorbeeld toont een optische aansluiting
naar de ingang DIGITAL OPTICAL IN 1 (CD-R/
TAPE)
.
1
2
Verbind een stel audio-/video-uitgangen
op de decoder met de TV/SAT AUDIO- en
VIDEO-ingangen op de receiver.
2
Gebruik voor het geluid een stereo RCA
geluidskabel en voor het beeld een standaard
RCA videokabel.
3
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN
1
1
-
2
(DVR/VCR)
IN
2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
Y
P
B
P
R
IN
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R
SUBWOOFER
PRE OUT
L
R
DVR/VCR
TV/SAT
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
TV/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
L
R
HDMI
BD/DVD
IN
(CD-R/TAPE)
IN
1
TV/SAT IN
TV/SAT IN
DIGITAL OUT
AUDIO/VIDEO OUT
VIDEO
AUDIO
R
L
HDMI OUT
OPTICAL
1
1
2
STB
Deze receiver
Opmerking
1 In dat geval, dient u de receiver op te geven op welke digitale ingang u de set-top box hebt aangesloten (zie Het ingangssignaal
2 Wanneer u reeds uw tv hebt aangesloten op de TV/SAT-ingangen, kiest u gewoon een andere ingang. U moet echter wel
onthouden op welke ingang u de set-topbox hebt aangesloten.
3 Raadpleeg De componentvideo-aansluitingen gebruiken op bladzijde 14 wanneer uw set-top box ook over een componentvideo-
uitgang beschikt.
