Collegare l’uscita video composita e le
uscite audio analogiche stereo presenti
1
sul
lettore BD/DVD agli ingressi BD/DVD su
questo ricevitore.
Usare un cavo video RCA standard e un cavo
fono stereo RCA per il collegamento.
2
• Se il lettore BD/DVD ha uscite analogiche
multicanale, consultare Collegamento delle
uscite analogiche multicanale sotto per
informazioni su come collegarlo.
4
Collegare le uscite audio analogiche dal
televisore agli ingressi TV/SAT su questo
ricevitore.
Ciò permetterà di riprodurre il suono dal
sintonizzatore incorporato nel televisore. Usare
un cavo fono RCA a tale scopo.
• Se il televisore ha un decoder digitale
incorporato, è possibile anche collegare
un’uscita audio digitale ottica dal televisore
all’ingresso DIGITAL OPTICAL IN 1 (CD-R/
TAPE)
al ricevitore. Usare un cavo ottico per il
collegamento.
3

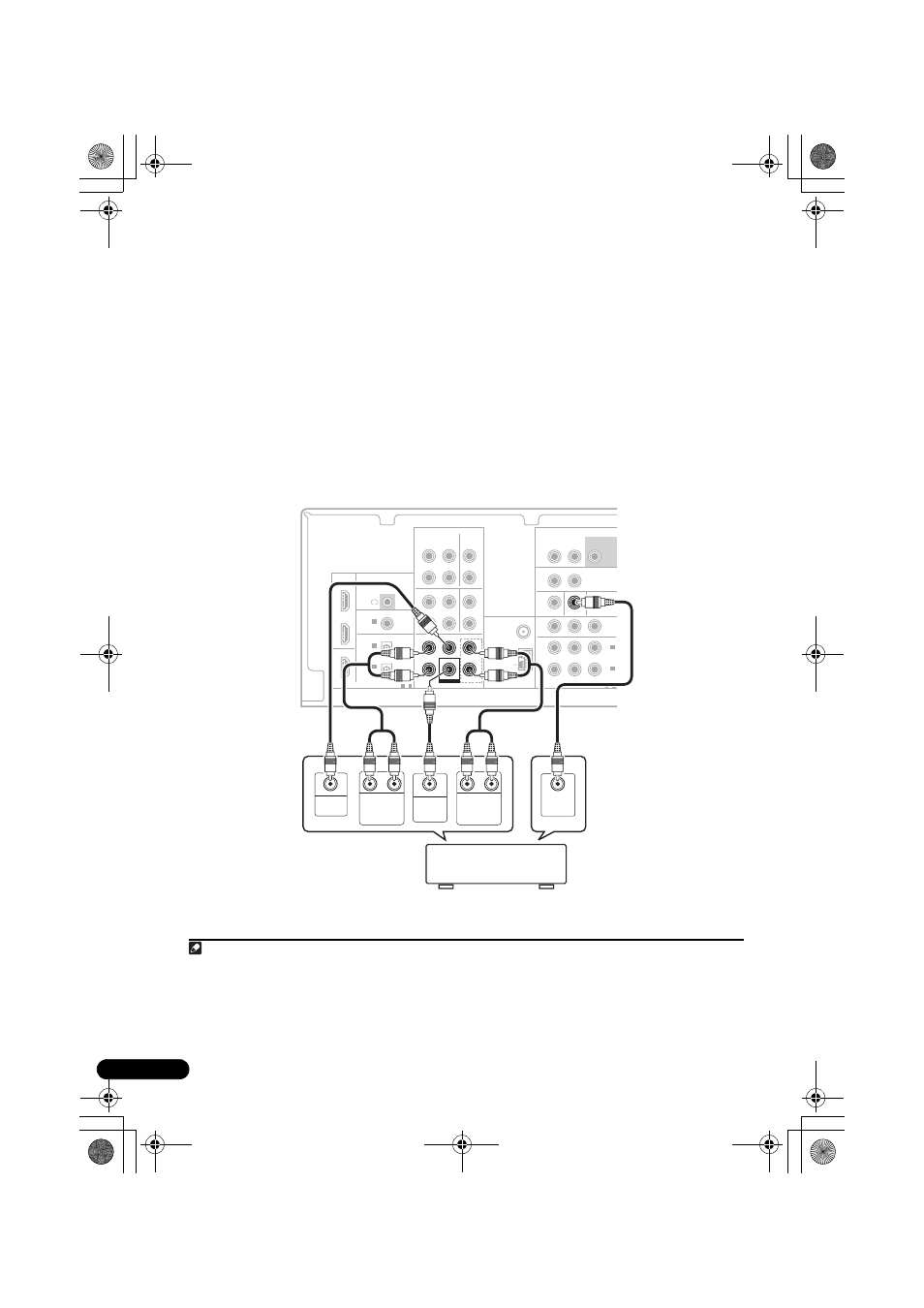

Collegamento delle uscite analogiche multicanale
Per la riproduzione DVD Audio e SACD, il lettore BD/DVD potrebbe avere uscite analogiche a 5.1 canali.
In questo caso è possibile collegare le uscite analogiche multicanale agli ingressi analogici multicanale
di questo ricevitore, come mostrato qui sotto.
4
Nota
1 Questo collegamento permette di effettuare registrazioni analogiche dal lettore BD/DVD.
2 Se il lettore dispone di un’uscita per componente video, è possibile collegare anche tale componente. Vedi a Uso delle prese
3 In questo caso, è necessario specificare al ricevitore l’ingresso digitale al quale si è collegato il televisore (consultare Come
scegliere il segnale d’ingresso a pagina 32).
4 • L’ingresso multicanale può essere usato solo quando è selezionato MULTI IN (vedere a pagina 32).
• È possibile attribuire all’ingresso multicanale COMPONENT VIDEO IN 1 o IN 2. (Per ulteriori dettagli in merito, consultare
