De componentvideo-aansluitingen gebruiken
Componentvideo levert superieure beeldkwaliteit in vergelijking met composite video. Een ander
voordeel (indien uw bron en uw tv beide compatibel zijn) is progressive-scan video, dat een zeer
stabiel, trillingsvrij beeld biedt. Zie de handleidingen die bij uw tv en uw bronapparaat zijn geleverd
om te controleren of beide compatibel zijn met progressive-scan video.
Belangrijk
• Indien u een willekeurig bronapparaat op
uw receiver aansluit met behulp van een
componentvideo-ingang, moet ook uw tv
aangesloten zijn op de COMPONENT
VIDEO OUT
-aansluitingen van uw
receiver.

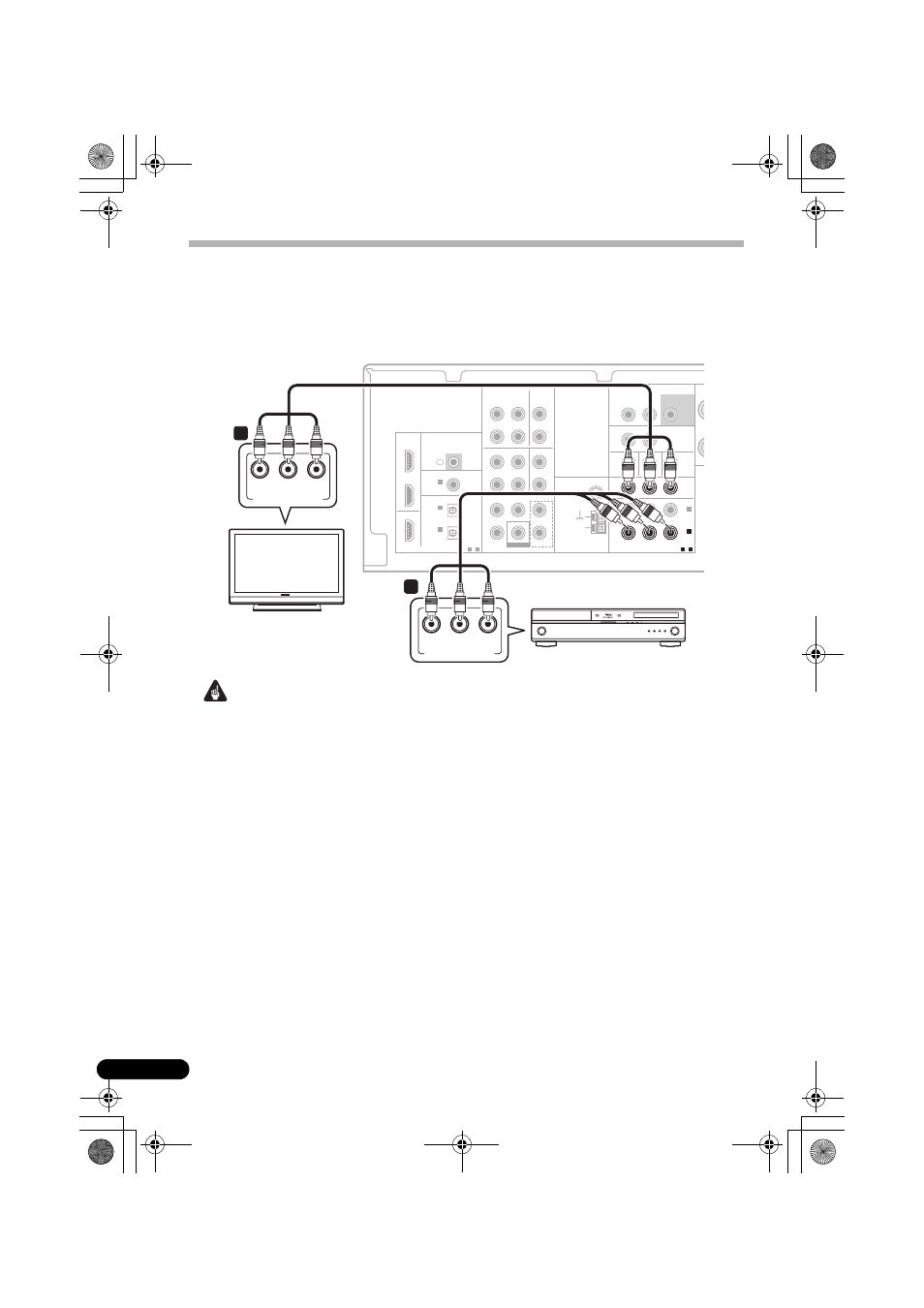

1 Sluit de componentvideo-uitgangen van
uw bron aan op een paar van de
componentvideo-ingangen van deze
receiver.
Gebruik een drieweg-componentvideokabel.
2 Indien noodzakelijk, wijst u de
componentvideo-ingangen toe aan de
ingangsbron die u hebt aangesloten.
Dit hoeft alleen te gebeuren wanneer u niet
volgens de onderstaande
standaardinstellingen hebt aangesloten:
• COMPONENT VIDEO IN 1 – BD/DVD
• COMPONENT VIDEO IN 2 – TV/SAT
Zie Het menu Input Assign (ingangen
toewijzen) op bladzijde 35.
3 Sluit de COMPONENT VIDEO OUT-
aansluitingen van deze receiver aan op de
componentvideo-ingangen van uw tv of
monitor.
Gebruik een drieweg-componentvideokabel.
