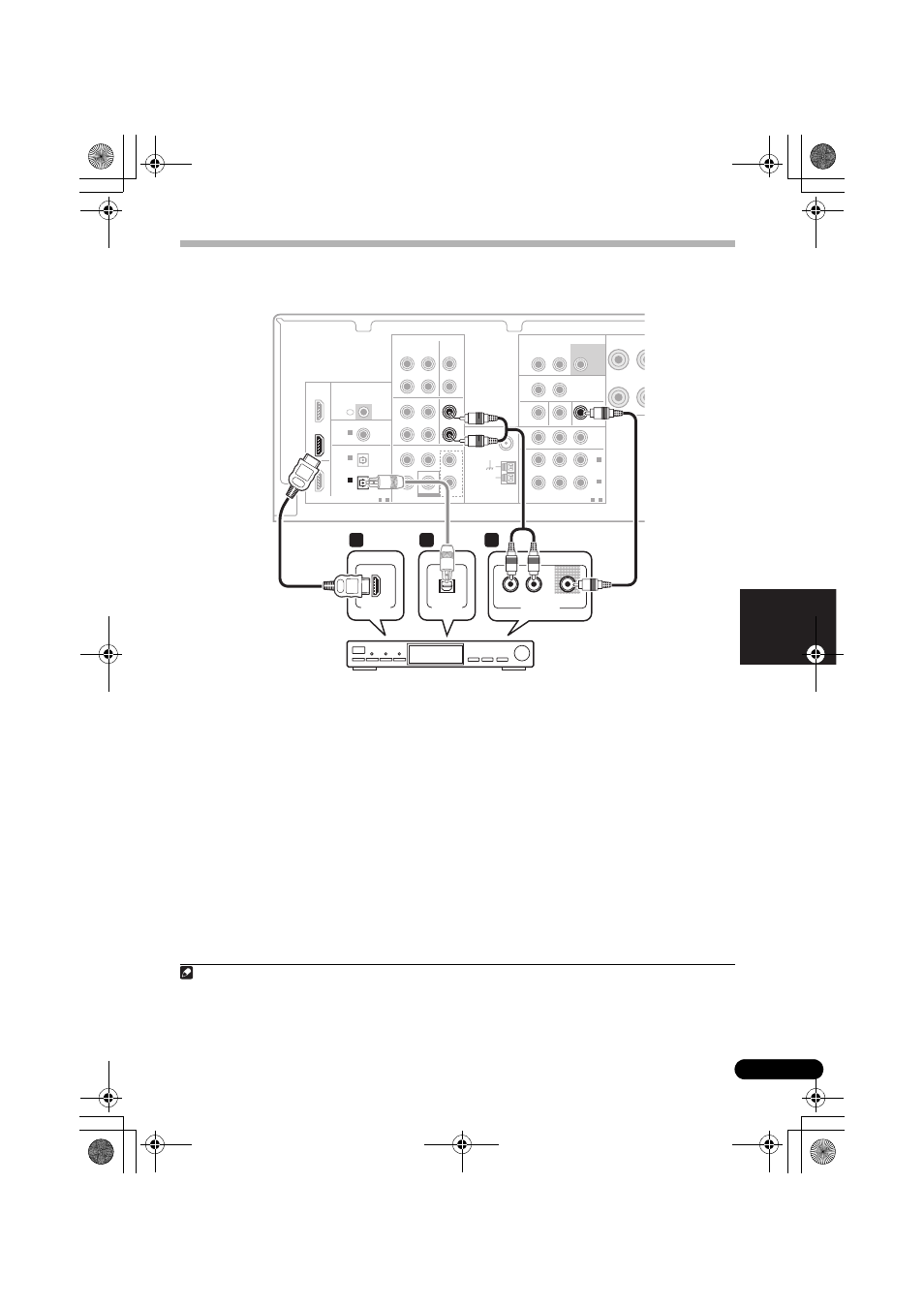

Collegamento di ricevitori satellitari o di altri set-top digitali
I ricevitori satellitari e via cavo e i decoder TV digitali terrestri sono tutti esempi di ‘set-top box’.
1 Se la set-top box dispone di un’uscita
HDMI, collegarla ad un ingresso HDMI TV/SAT
IN del ricevitore.
Se la set-top box non dispone di un’uscita
HDMI ma di un’uscita digitale, collegarla ad un
ingresso digitale del ricevitore.
L’esempio illustra un collegamento ottico
all’ingresso DIGITAL OPTICAL IN 1 (CD-R/
TAPE)
. 1
2 Collegare una serie di uscite audio/video
sul componente set-top agli ingressi TV/SAT
AUDIO e VIDEO sul ricevitore.
2
Usare un cavo fono RCA stereo per il
collegamento audio e un cavo video RCA
standard per il collegamento video. 3
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R SUBWOOFER
PRE OUT
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN L
R
HDMI
BD/DVD
IN
(CD-R/TAPE)
IN 1
TV/SAT IN
TV/SAT IN
DIGITAL OUT AUDIO/VIDEO OUT
VIDEO AUDIO R L
HDMI OUT
OPTICAL
1 1 2
STB
Questo ricevitore
Nota
1 In questo caso, è necessario specificare al ricevitore l’ingresso digitale al quale si è collegato il televisore (consultare Come
scegliere il segnale d’ingresso a pagina 32).
2 Se è già stato collegato il televisore agli ingressi TV/SAT, scegliere semplicemente un altro ingresso. È necessario tuttavia
ricordare l’ingresso al quale si è collegata la set-top box.
3 Vedere Uso delle prese video componente a pagina 14 nel caso in cui anche la set-top box disponga di un’uscita per
componente video.
