16
Ge

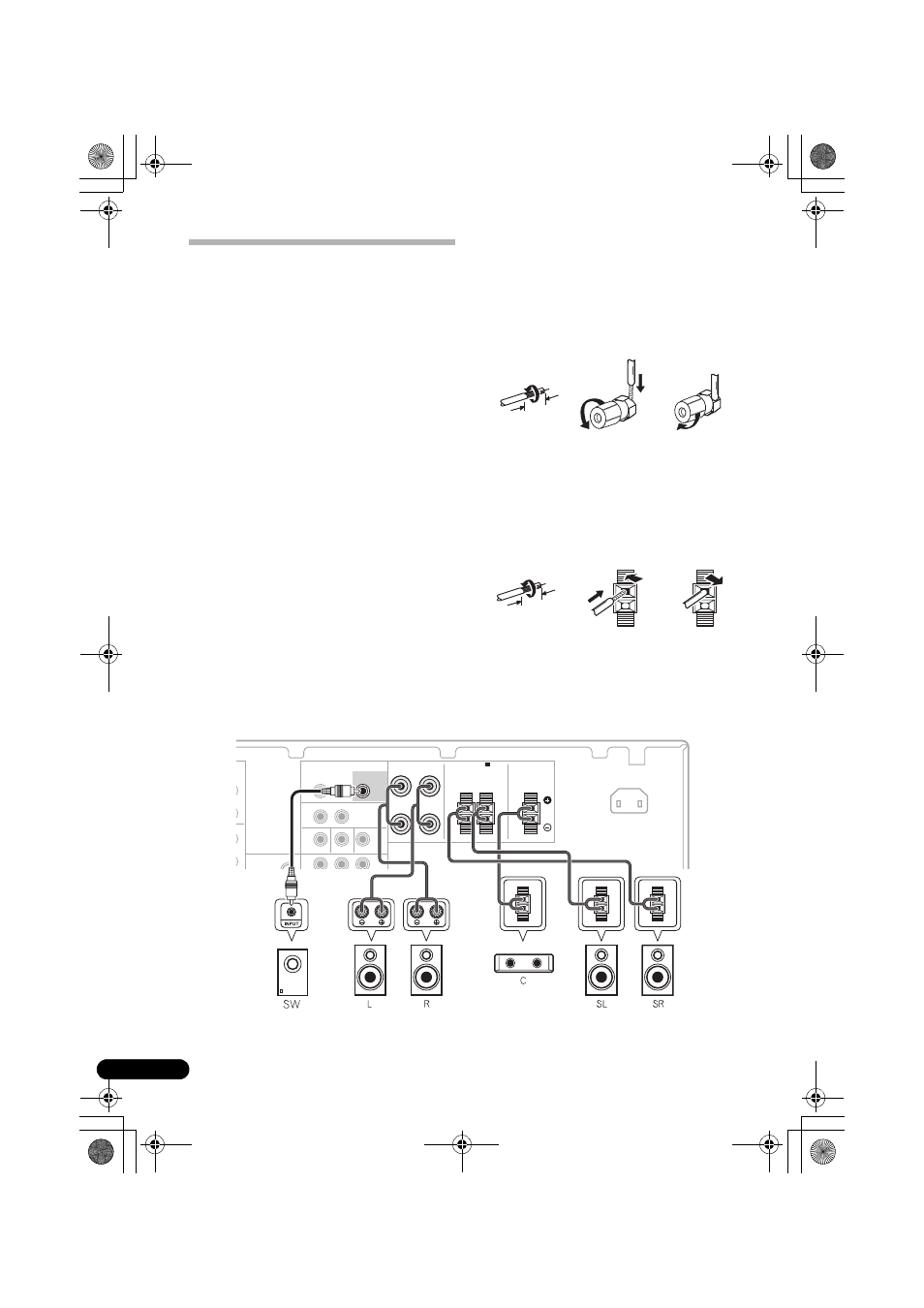

Anschluss der Lautsprecher
Unten ist ein vollständiges Setup mit sechs
Lautsprechern (einschließlich des
Subwoofers) dargestellt, aber jedes heimische
Setup kann unterschiedlich sein. Schließen Sie
einfach die vorhandenen Lautsprecher auf die
unten dargestellte Weise an. Der Receiver
funktioniert auch bei Verwendung von nur zwei
Stereolautsprechern (die Front-Lautsprecher in
der Abbildung), aber wir empfehlen Ihnen die
Verwendung von mindestens drei
Lautsprechern, wobei ein vollständiges Setup
immer noch den besten Surroundklang liefert.
Wenn Sie keinen Subwoofer verwenden,
stellen Sie die Frontlautsprechergröße auf
LARGE
(siehe Lautsprecher-Einstellung auf
Seite 33).
Stellen Sie sicher, dass Sie die rechten
Lautsprecher am rechten Anschluss und die
linken Lautsprechern am linken Anschluss
anschließen. Stellen Sie außerdem sicher,
dass die positiven und negativen (
+ / – )
Anschlüsse am Receiver denen an den
Lautsprechern entsprechen.
Führen Sie unbedingt alle Anschlüsse durch,
bevor Sie das Gerät an eine Netzstromquelle
anschließen.
Blanke Kabelanschlüsse
Front-Lautsprecheranschlüsse:
1
Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2
Lösen Sie den Anschluss und setzen Sie
den hervorstehenden Draht ein.
3
Ziehen Sie den Anschluss wieder an.
Mittlere und Surround-Lautsprecheranschlüsse:
1 Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2 Öffnen Sie die Klemmen und schieben Sie
den hervorstehenden Draht ein.
3 Lassen Sie die Klemmen los.
1 2 3
10 mm
1 2
10 mm
3
AUDIO
ANTENNA
FM
L
R
SPEAKERS A
OUT
Y P B P R
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R L
SURROUND CENTER
SUBWOOFER
PRE OUT
L R
T
OUT IN DVR/VCR VIDEO
L
R
IN
IN
R L
AC IN
SPEAKERS A
SURROUND CENTER
R L
FRONT
R L SUBWOOFER
PRE OUT
Leistungs-subwoofer Front-Lautsprecher Surround-Lautsprecher Center-Lautsprecher
