2132926.07 GB/D/F/E 03/2010

60 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio IS-2X

2132926.07 GB/D/F/E 03/2010

61

WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio IS-2X

Perturbations

Cause

Mesures à prendre

Lors d‘une variation de pression le

signal de sortie reste constant

Surcharge mécanique par pression

excessive

Remplacer l‘appareil; en cas de panne

répétitive consulter le fabricant *)

Pas de signal de sortie

Tension d‘alimentation manquante /

fausse ou pointe de surtension

Corriger la tension d‘alimentation selon

le mode d‘emploi *)

Rupture de conducteur

Contrôler le passage du courant

8. Réglage du zéro / gain

F

En cas de problèms (+49) 9372/132-295

Il est recommandé de procédur à un rééta-
lonnage tous les ans.

„

Veillez lors du montage et démontage du connecteur à ce qu’aucun fil ne soit arraché ou
pincé.

„

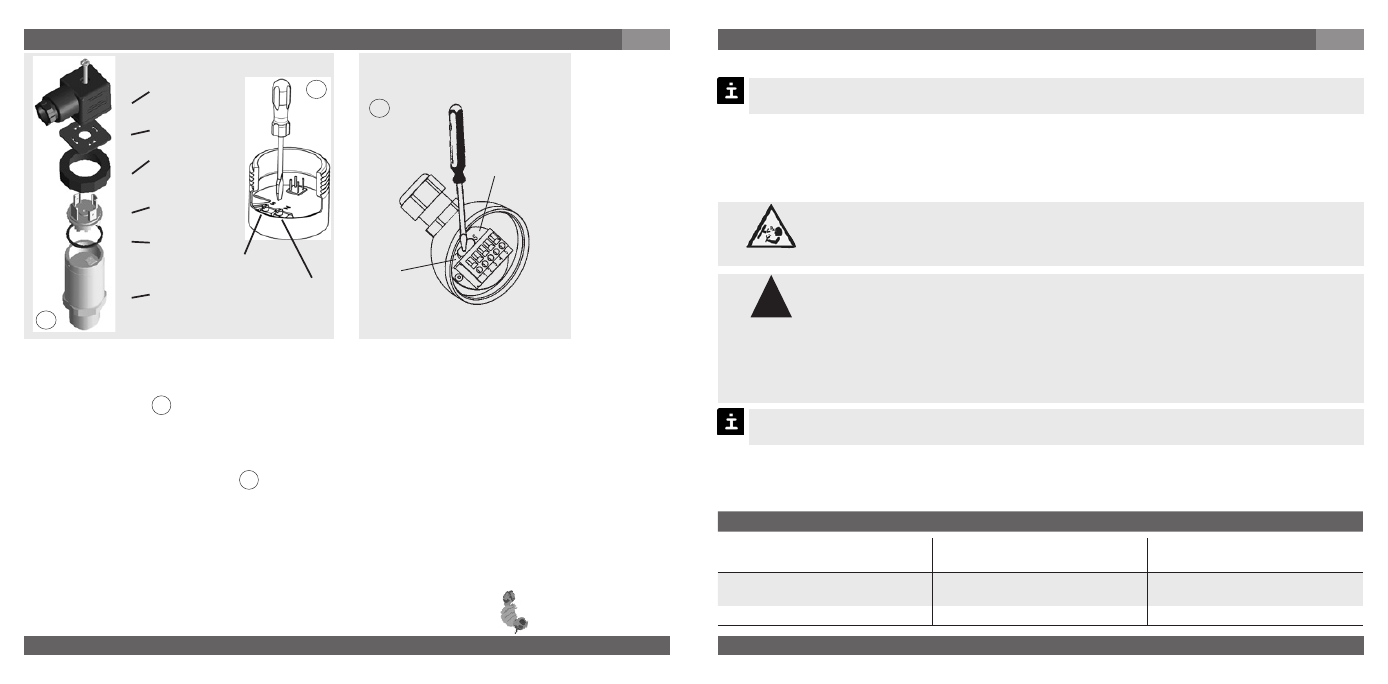

IS-2X-S, IS-20-H: Débranchez le connecteur femelle. Ouvrez l’appareil de mesure de pres-
sion (voir image A ) en dévissant l’anneau moleté. Retirez le connecteur mâle du boîtier
avec précaution.

„

IS-2X-F, IS-20-H série robuste: Ouvrez l'appareil de mesure de pression en dévissez le
couvercle du série robuste.

„

Réglez le zéro (Z) (voir image B ) en appliquant la valeur de pression de départ.

„

Réglez le gain (S) en appliquant la valeur de pression finale.

„

Contrôlez le zéro.

„

Au cas où le zéro n'est pas correct, répéter la procédure.

„

Refermez soigneusement l’appareil de mesure de pression. Faites attention à ce que les
joints ne soient pas endommagés et à leur position correcte afin d’assurer l’indice de
protection.

Z = Point zéro

S = Gain

Connecteur

femelle

Joint

d’etanchéité
Anneau

moleté
Connecteur

mâle

Joint

d’etanchéité

Boîtier avec

raccord de

pression

A

B

S = Gain

Z = Point

zéro

B

IS-20-F, IS-21-F,
IS-20-H série robuste:

IS-20-S, IS-21-S, IS-20-H:

9. Entretien, accessoires / 10. Elimination de perturbations

F

9. Entretien, accessoires

Accessoires: Les renseignements concernant les accessoires (par exemple connecteurs)
figurent dans le tarif de stock actuel, le ”Product Catalog” en CD-Rom ou veuillez prendre
contact avec notre département commercial.

10. Elimination de perturbations

N’ouvrez les raccords que hors pression!

„

Les transmetteurs WIKA ne demandent aucune maintenance.

„

Ne faites effectuer les réparations que par le fabricant.

N’utilisez aucun objet pointu ou dur pour le nettoyage, car la membrane du raccord
pression ne doit en aucun cas être endommagée.

„

Prenez des mesures de sécurité pour les restes de fluides se trouvant dans
les transmetteurs de pression démontés. Ces restes de fluides peuvent
mettrent en danger les personnes, l’environnement ainsi que l’installation !

„

Si vous ne pouvez pas éliminer des dérangements sur le transmetteur de
pression, mettez celui-ci hors service et protégez le contre une remise en
service par inadvertance.

„

Ne faites effectuer les réparations que par le fabricant.

Veuillez contrôler au préalable si la pression est présente (vannes / robinets à boisseau sphé-
rique, etc. ouvert) et si vous avez choisi la tension d’alimentation correcte et le système de
câblage correspondant (2 fils).

Avertissement

!

Avertissement
