Quickstepper
Festo FSS−12−C 0410a Svenska
91
Pneumatisk montering
6.4 Tryckluftsanslutningar
Anslut in− och utgångarna på Quicksteppern med enheter på din styrning enligt
kopplingsschemat.
6.5 Stegprogram med mindre än 12 steg
Om du vill kortsluta ut− och ingångar som du inte behöver genom påluftning kan
du använda en kontaktsats FSS−KM−8−12 (kapitel 11). Bryggan sammankopplar
ingångar som ligger bredvid varandra X
n+1
. Motsvarande utgångar A
n
försluts med
blindpluggar.
1. Sätt Quickstepper i utgångsläge genom
återställning (steg 12).
2. Förkorta kontaktsatsen (Bild 12) till det
antal Quickstepper−steg som inte behövs.
3. Sätt fast kontaktsatsen på de lediga
anslutningsnipplarna på ingångarna X
n+1
och utgångarna A
n
på Quicksteppern.
4. Anslut tryckluftsanslutningen P via
slangförbindelsen 1 till den lägsta
byglade ingången X.
5. Anslut kontaktsatsen till pluggarna 2.
Påluftning av på varandra följande ingångar
kan alternativt även göras med V−slang−
anslutningar V−PK−3 (Bild 14) och PU−slangar
PU−3−... (kapitel 11). De utgångar som inte
används kan då förslutas med pluggar
CV−PK−3−B (Bild 13).
Med hjälp av metoden att kortsluta genom påluftning uppnås en ca 15 % snabbare
omkopplingstid jämfört med kortslutning genom vidarekoppling.
Notera
Genomströmning som stoppas med kortslutning genom påluftning kan påverka
enhetens livslängd.

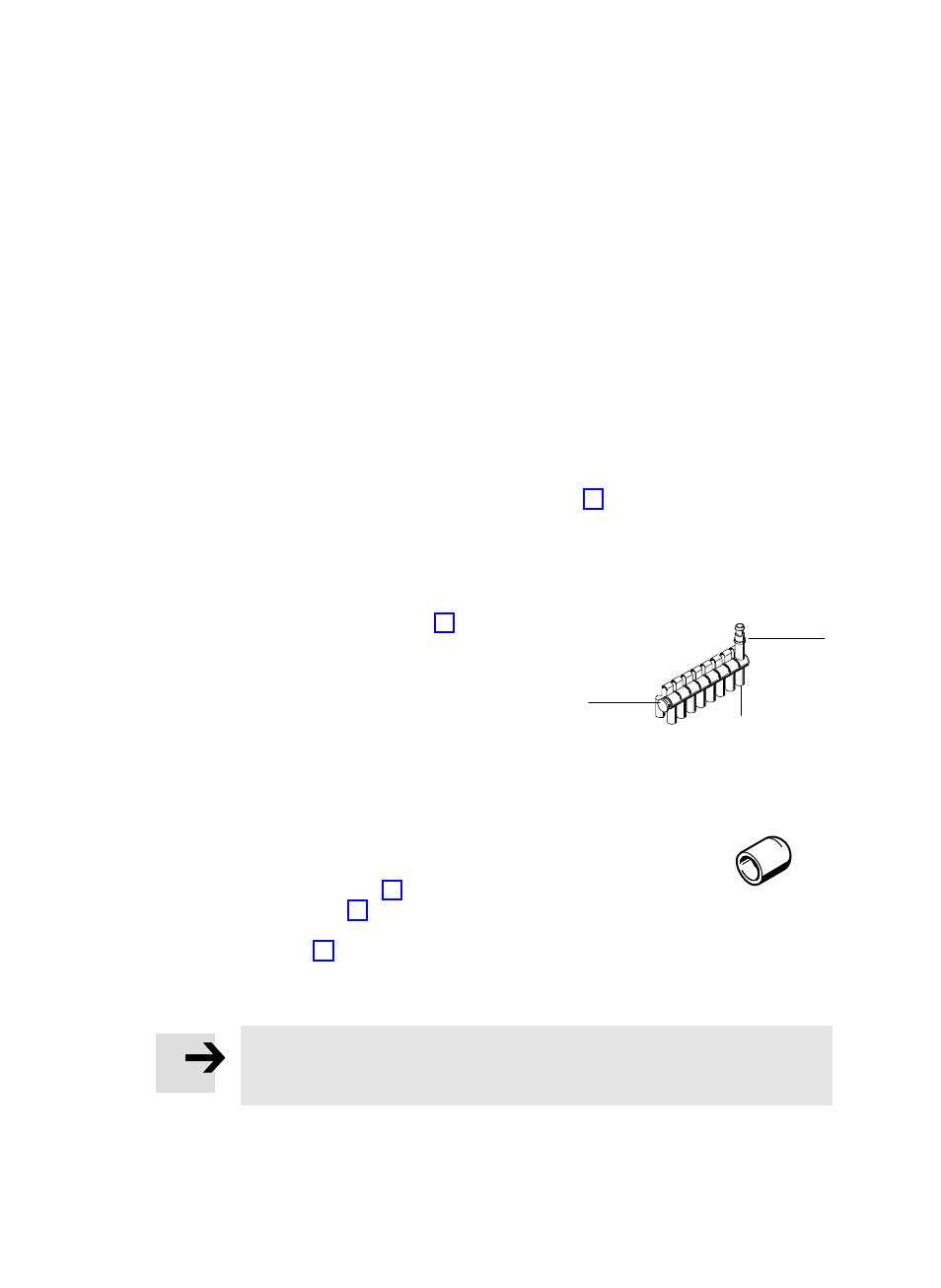

Bild 12
1
2
P
X
Bild 13
