Quickstepper
Festo FSS−12−C 0410a Español
37
Festo Quickstepper FSS−12−C
↓
Festo Commander FSSC−12
↓

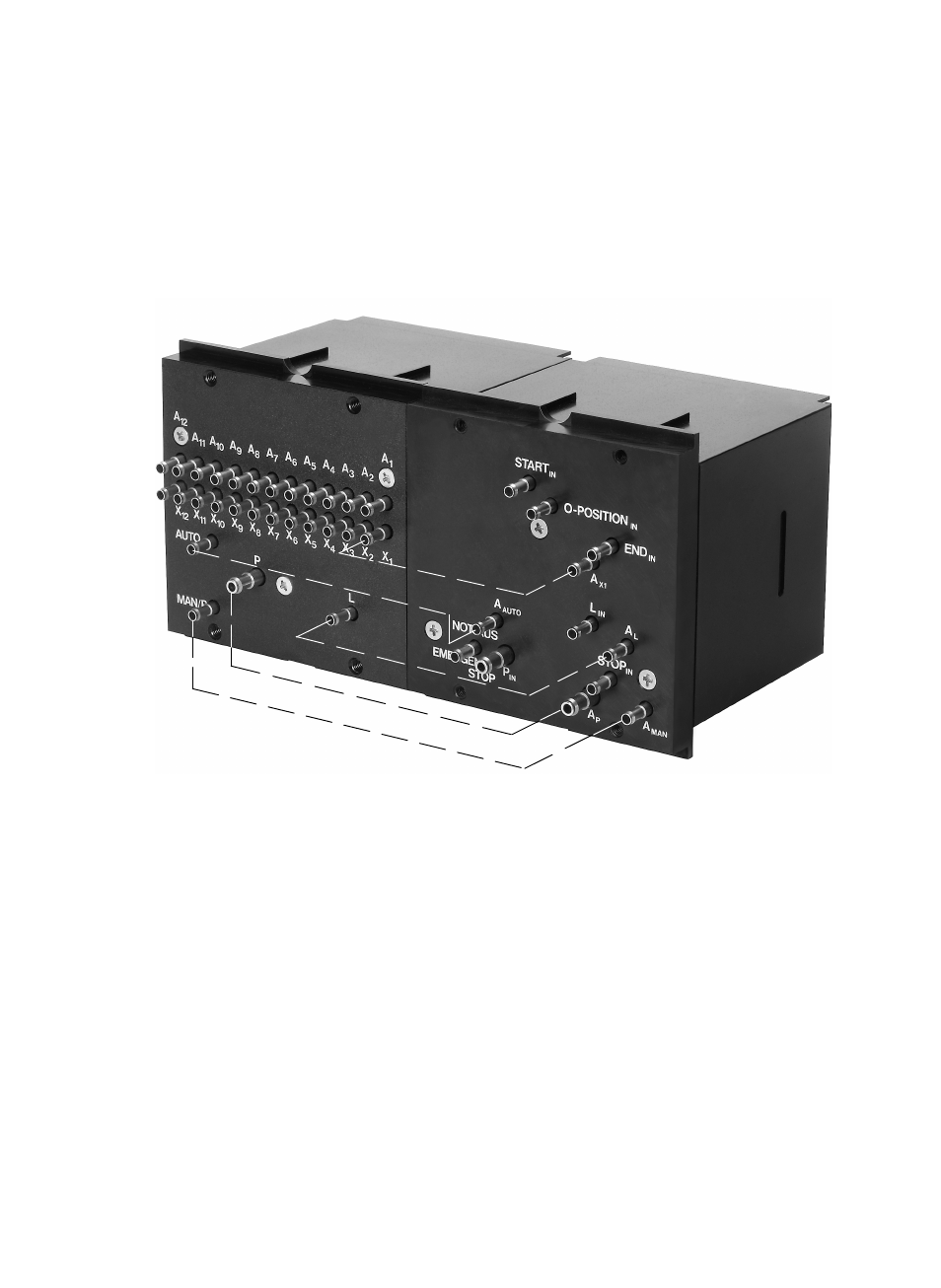

Fig. 3:
Conexiones estándar de Festo Commander FSSC−12
2
Función
Festo Quickstepper es un dispositivo de control de proceso listo para la conexión
con 12 pasos de conmutación.
Cada salida tiene asignada una entrada. Quickstepper controla los movimientos en
función del éxito logrado: no avanza un paso hasta que la entrada correspondiente
ha notificado que se ha ejecutado el movimiento anterior. Gracias a esto, QuickĆ
stepper permite realizar un diagnóstico fiable en caso de error: si no hay ninguna
señal de confirmación (no se puede ver la clavija azul), resulta muy fácil localizar el
error mediante el paso visualizado y el esquema de conexiones.
