Quickstepper
Festo FSS−12−C 0410a Deutsch
5
Festo Quickstepper FSS−12−C
↓
Festo Commander FSSC−12
↓

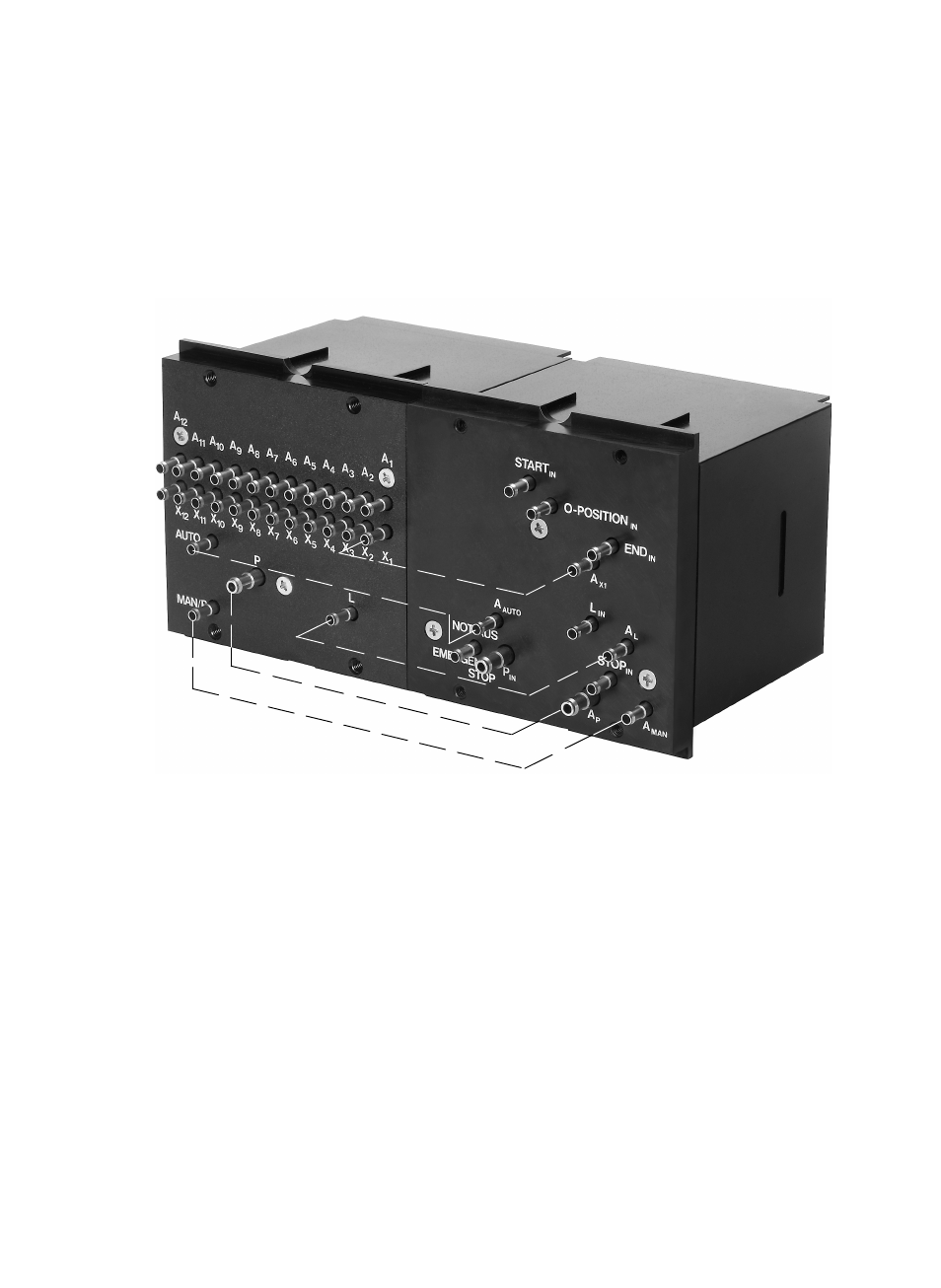

Bild 3: Standardverbindungen zum Festo Commander FSSC−12
2 Funktion
Der Festo Quickstepper ist eine anschlussfertige Ablaufsteuerung mit 12 SchaltĆ
schritten.
Jedem Ausgang ist ein Eingang zugeordnet. Der Quickstepper steuert den BeweĆ
gungsablauf erfolgsabhängig: Er schaltet erst dann einen Schritt weiter, wenn dem
entsprechenden Eingang gemeldet wird, dass die vorhergehende Bewegung ausĆ
geführt wurde. Der Quickstepper ermöglicht dadurch die zuverlässige Diagnose im
Fehlerfall: Erfolgt kein Quittiersignal (blauer Stift nicht sichtbar), kann über den
entsprechend angezeigten Schritt und über den Schaltplan der Fehler sehr schnell
lokalisiert werden.
