Quickstepper
Festo FSS−12−C 0410a Svenska
85
Festo Quickstepper FSS−12−C
↓
Festo Commander FSSC−12
↓

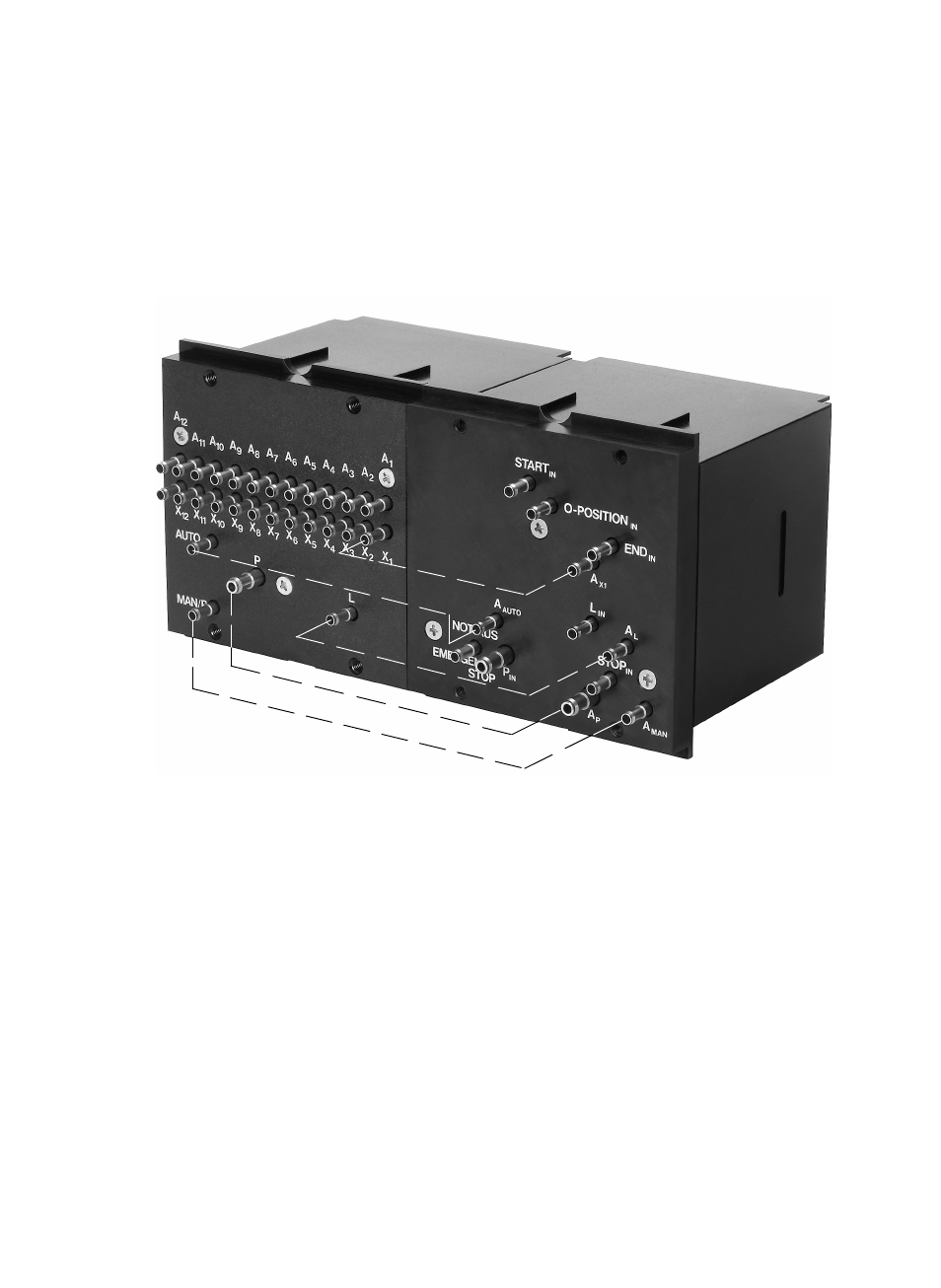

Bild 3: Standardanslutningar för Festo Commander FSSC−12
2 Funktion
Festo Quickstepper är ett anslutningsklart stegregister med 12 kopplingssteg.
Varje utgång är tilldelad en ingång. Quickstepper styr rörelseförloppet baserat på
genomförda moment: Den kopplar inte vidare till nästa steg förrän motsvarande
ingång får en kvittering om att föregående rörelse har utförts. Quickstepper
möjliggör på så sätt en tillförlitlig diagnos vid fel: Om ingen kvitteringssignal följer
(det blåa stiftet är inte synligt) kan felet snabbt lokaliseras via motsvarande
indikerade steg och via kopplingsschemat.
