Festo Quickstepper FSS - Manual (Page 40)

Quickstepper
Festo FSS−12−C 0410a Español
40

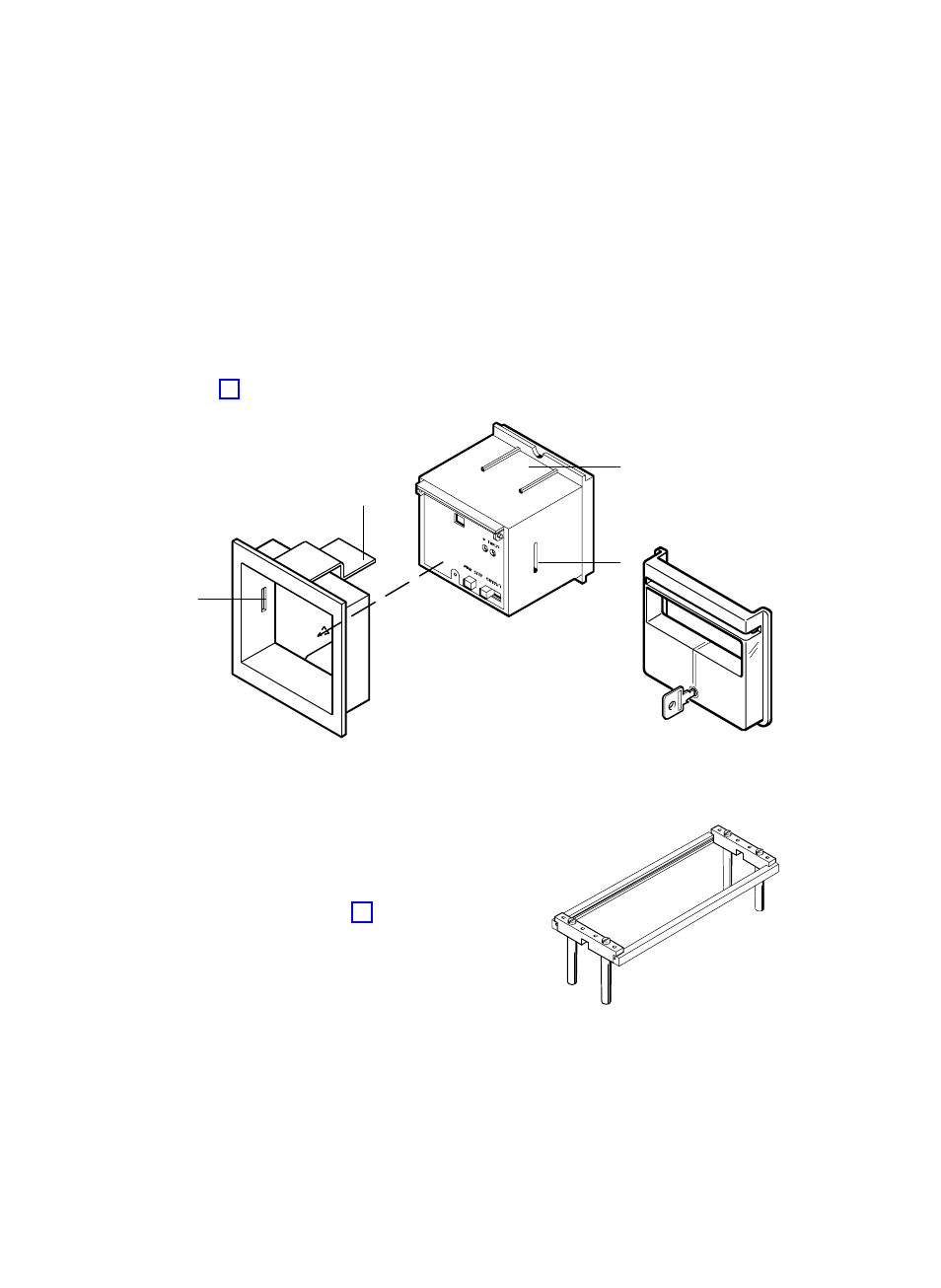

3. Introduzca el equipo en el marco frontal desde dentro. Las mandíbulas del
marco frontal 2 deben encajarse en las guías superior e inferior del equipo
3. Los dos salientes opuestos en los laterales interiores del marco frontal 1
deben quedar encajados en las ranuras previstas para ello en el equipo
4.
4. Evite un accionamiento no autorizado con la cubierta protectora FSS−K−12−C
(Fig. 10) con cierre. Con la clase de protección IP54 es obligatorio utilizar la
cubierta protectora.
Fig. 9 Fig. 10
2
3
4
1
6.2 Montaje en el armario distribuidor
Monte el equipo en el marco para montaje
Festo 2N NRRQ−2N del sistema de marcos
estándar M5 Compact (Fig. 11).
Fig. 11
