AUTO: Automatdrift.
Anslutningen AUTO trycksätts för
automatiskt förlopp av en eller flera cykler.
Det automatiska arbetsförloppet aktiveras
vid anslutningen X
1
genom en startsignal.
Det automatiska förloppet kan avbrytas via
externa knappar.
2
X: Ingångar X
2
... X
12
.
X
1
är alltid start.
3
A: Utgångarna A
1
... A
12
. Anslutningar för
utgångssignalerna. Det är alltid endast en
utgång som är trycksatt.
4
P: Anslutningar för drifttryck.
Energitillförsel
5
L: Återställning.
Vid en signal (kortimpuls) på anslutningen L
(anslutningen är trycksatt: steg 11
½,
anslutningen är avluftad: steg 12) intar
Quickstepper utgångsläget.
6
MAN/P: manuell drift.
Anslutningen MAN/P trycksätts endast vid
installations− eller stegdrift (kapitel 8).
Anslutningarna MAN/P och AUTO måste
vara inbördes försedda med en extern
väljare eller drivas med Festo Commander
FSSC−12, för att det ska vara möjligt att
använda förvalet.

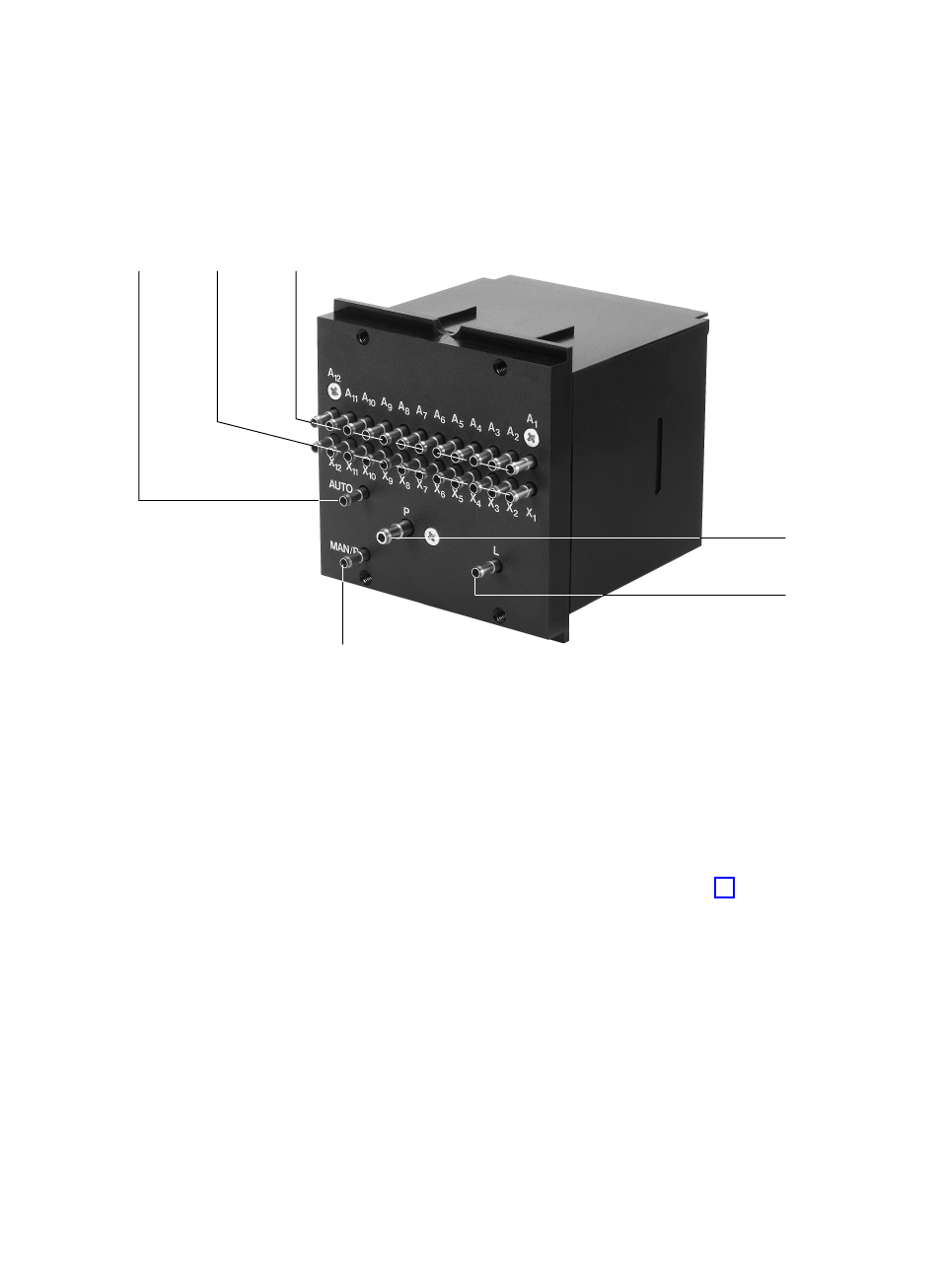

Bild 2: Anslutningar
