2. Sistemare il telaio frontale FSS−F−12 (Fig. 9) dall’esterno nel ritaglio del
pannello frontale già approntato.
3. Inserire l’apparecchio dall’interno nel telaio frontale. Inserire le ganasce di
bloccaggio del telaio frontale 2 in alto e in basso nelle guide dell’apparecchio
3. I due naselli antistanti sui fianchi interni del telaio frontale 1 devono inneĆ
starsi nelle apposite cavità dell’apparecchio
4.
4. Impedire l’azionamento non autorizzato dell’apparecchio con il coperchio di
protezione FSS−K−12−C dotato di serratura (Fig. 10). Per il grado di protezione
IP54 è obbligatorio l’impiego del coperchio di protezione.

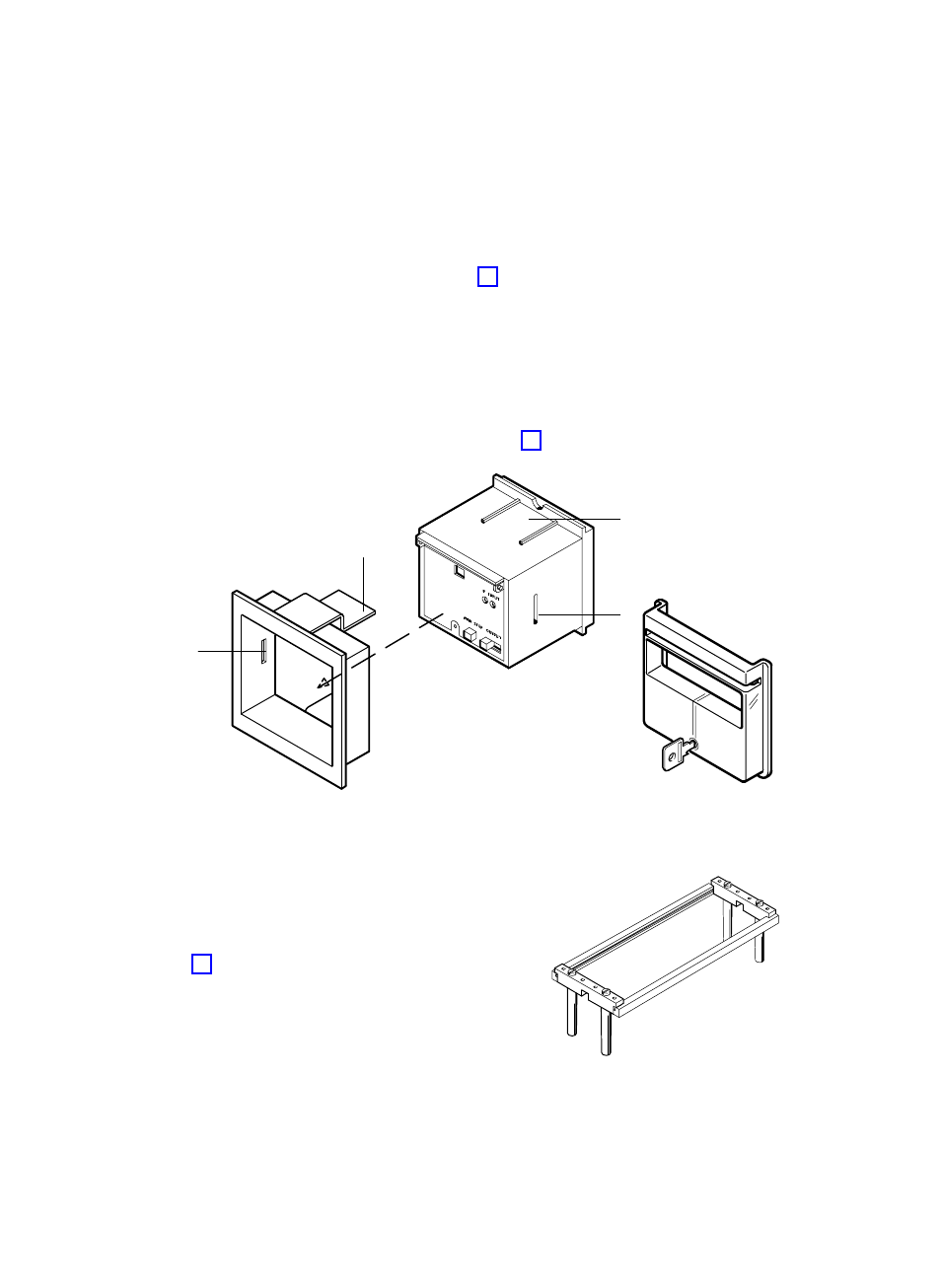

Fig. 9 Fig. 10
2
3
4
1
6.2 Montaggio nell’armadio elettrico
Montare l’apparecchio sul telaio 2N NRRQ−2N
Festo del sistema normalizzato M5 Compact
(Fig. 11).
Fig. 11
