Quickstepper
Festo FSS−12−C 0410a Español
43
Montaje de los componentes neumáticos
6.4 Conexiones de aire comprimido
Conecte las entradas y salidas de Quickstepper con los elementos del control
siguiendo el esquema de conexiones.
6.5 Programas de procesamiento con menos de 12 pasos
Para cortocircuitar las salidas y entradas que no sean necesarias mediante presuriĆ
zación puede utilizar un juego de clavijas FSS−KM−8−12 (capítulo 11). Los puentes
enlazan las entradas contiguas X
n+1
. Las salidas correspondientes A
n
se cierran con
tapones.
1. Reinicie Quickstepper a la posición inicial (paso 12).

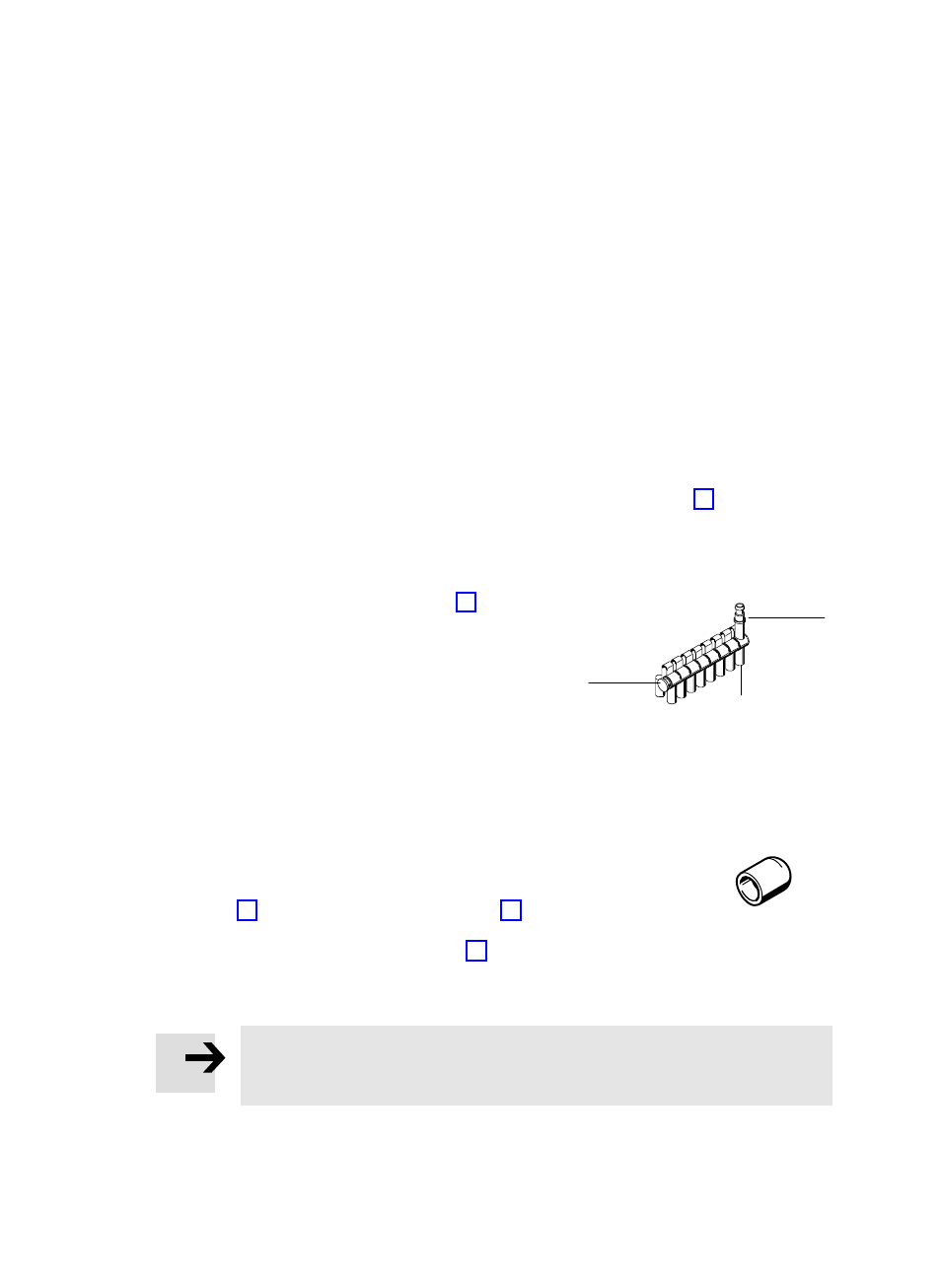

2. Limite el juego de clavijas (Fig. 12) a la
cantidad de pasos innecesarios en QuickĆ
stepper.
3. Coloque el juego de clavijas en las boquiĆ
llas innecesarias de las entradas X
n+1
y las
salidas A
n
de Quickstepper.
4. Conecte la conexión de aire comprimido P
a la entrada X de numeración más baja que
deba puentearse mediante el empalme
para tubo
1.
5. Cierre el juego de clavijas con el tapón 2.
Las entradas contiguas se pueden presurizar
también con empalmes para tubo V V−PK−3
(Fig. 14) y tubos PU PU−3−... (capítulo 11). En
este caso, las salidas innecesarias pueden
cerrarse con tapones CV−PK−3−B (Fig. 13).
Mediante el cortocircuito por presurización conseguirá un tiempo de encendido un
15Ă% más rápido en comparación con el cortocircuito por bucle.
Por favor, observar
La retención de aire comprimido que se provoca en el cortocircuito por presuriĆ
zación puede reducir la vida útil del equipo.
Fig. 12
1
2
P
X
Fig. 13
