2 3 1
4
5
6
1
AUTO : Mode automatique
Le raccord AUTO est mis sous pression pour
le fonctionnement automatique d’un ou
plusieurs cycles.
Le fonctionnement automatique est
déclenché sur le raccord X
1
par un signal de
départ. Le fonctionnement automatique
peut être interrompu à l’aide d’un
bouton−poussoir externe.
2
X : Entrées X
2
... X
12
. Rétrosignaux.
X
1
est toujours Start.
3
A : Sorties A
1
... A
12
. Raccords pour les
signaux de sortie. Une seule sortie
seulement est alimentée en pression.
4
P : Raccord pour la pression de service.
Alimentation en énergie
5
L : Remise à zéro.
Signal sous forme d’impulsion brève sur le
raccord L (appuyer sur transmetteur de
signaux : Pas 11
½, relâcher transmetteur
de signaux : pas 12) le Quickstepper passe
en position initiale.
6
MAN/P : Mode manuel.
Le raccord MAN/P est sous pression
uniquement en mode réglage ou en mode
pas à pas (chapitre 8). Les raccords MAN/P
et AUTO doivent être équipés entre eux
d’un sélecteur externe ou commandés au
moyen du Commander Festo FSSC−12 pour
permettre la présélection.

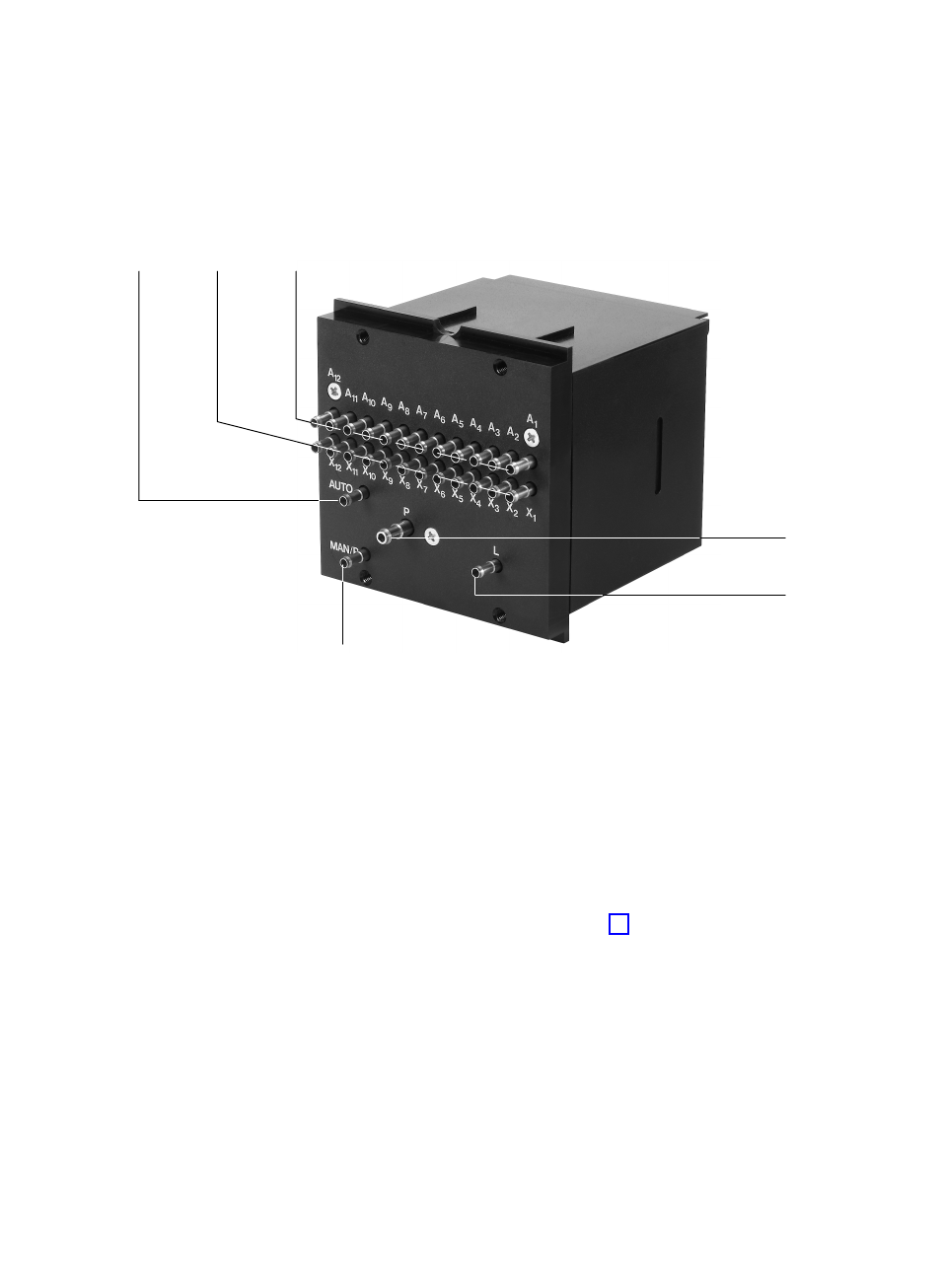

Fig. 2: Raccords
