S Adottare misure adeguate allo scopo di assicurare il rispetto delle norme
specifiche ad es. dell’associazione di categoria o di enti nazionali concernenti il
luogo d’impiego.

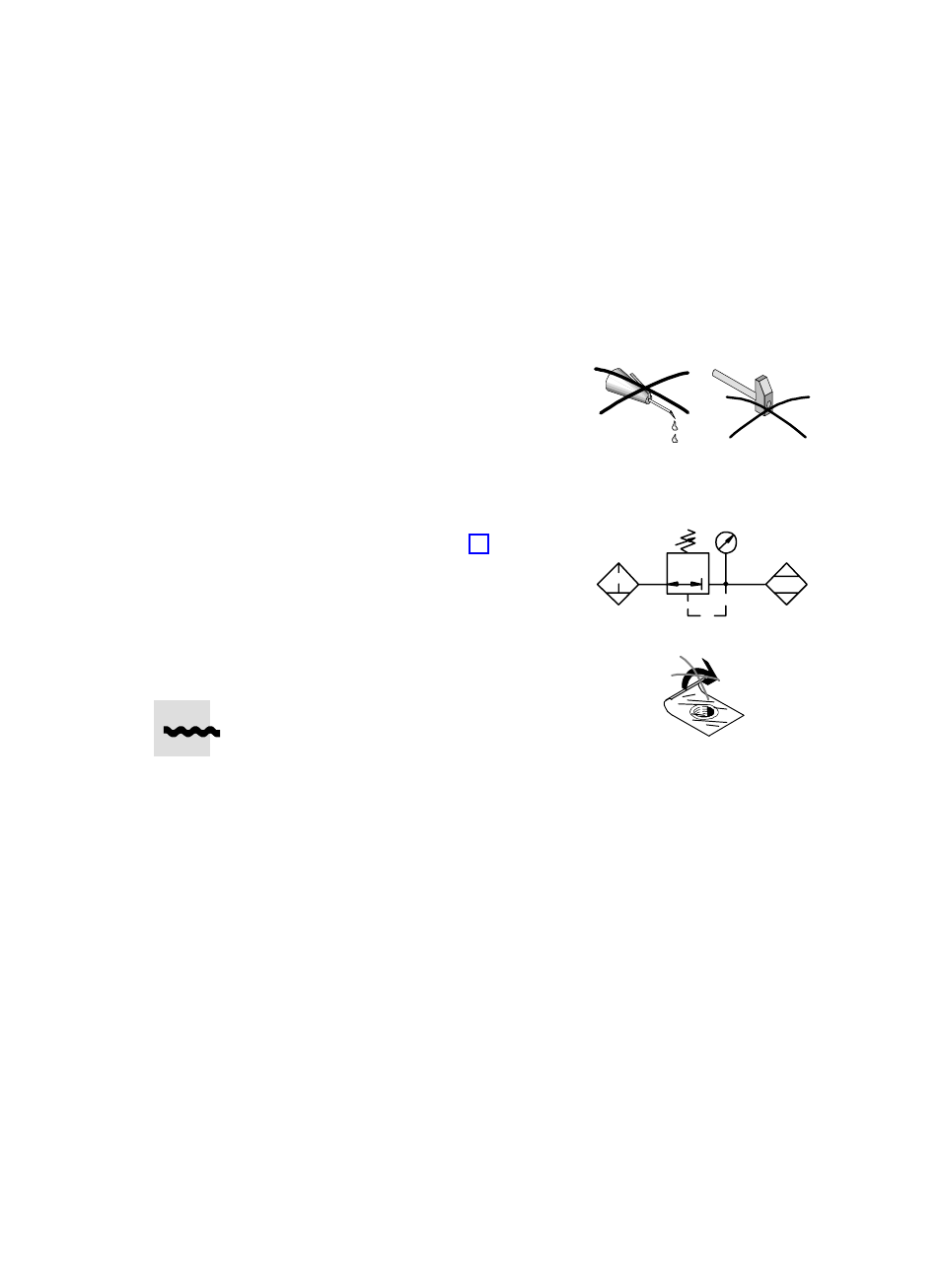

S Utilizzare solo aria compressa non lubrificata.
S Urti esterni possono determinare funzioni
errate. Predisporre adeguate protezioni
per impedire che l’apparecchio venga
colpito da oggetti in caduta.
S Tenere presente le condizioni ambientali
esistenti nel luogo d’impiego.
S Provvedere a un’adeguata preparazione
dell’aria compressa (capitolo 13).
S Utilizzare l’apparecchio nel suo stato
originale, senza apportare modifiche non
autorizzate.
S Togliere gli imballaggi ad eccezione delle
etichette adesive presenti sugli attacchi di
alimentazione (pericolo di sporco).
Gli imballaggi possono essere riciclati in base
al loro materiale (eccezione: carta oleata =
rifiuti non riciclabili).
6 Montaggio
Montaggio delle parti meccaniche
Il montaggio viene eseguito sul pannello frontale, porta frontale, superficie
laterale dell’armadio o nell’armadio elettrico.
6.1 Montaggio su pannello frontale, porta frontale e superficie laterale
dell’armadio
1. Sulla superficie preparare un ritaglio di forma quadrata. Dimensioni di
montaggio del telaio frontale 92ĂxĂ92Ămm³, spessore della piastra frontale
max.Ă13Ămm.
Fig. 5 Fig. 6
Fig. 7
LF−... LR−... LD−...
Fig. 8
