Quickstepper
Festo FSS−12−C 0410a Svenska
83
Quickstepper FSS−12−C
1 Komponenter och anslutningar
2
4
5
6
1
3
7
1
Hållpunkter för montering av låsbar
skyddskåpa IP54.
2
Stegräknare 1...12 med stigande
räkningsriktning. Max 12 steg och valfritt
antal rörelser. Flera rörelser kan styras
samtidigt med ett steg.
3
Låsfäste för låsbar skyddskåpa (Bild 10).
4
p: Vit indikering för drifttryck. Indikeringen
visas så länge utgången som är tilldelad det
indikerade steget är belagd med tryck
(stiftet pekar framåt).
5
Input: Blå gemensam indikering för
kvitteringar (signaler för återrapportering).
Kvitteringssignal för den senast utförda
rörelsen (stiftet pekar framåt).
6
Man.Step: Knapp för val av ett valfritt steg
vid installationsdrift eller för att utföra
arbetsförloppet vid stegdrift.
7
Output: Utgångar på Festo Quickstepper
kan kopplas till eller från. Vid kopplingsläge
0 är utgångarna spärrade. Styrningen kan
kopplas igenom manuellt. Endast det valda
steget aktiveras. Vid kopplingsläge 1 är den
aktiverade utgången belagd med tryck.

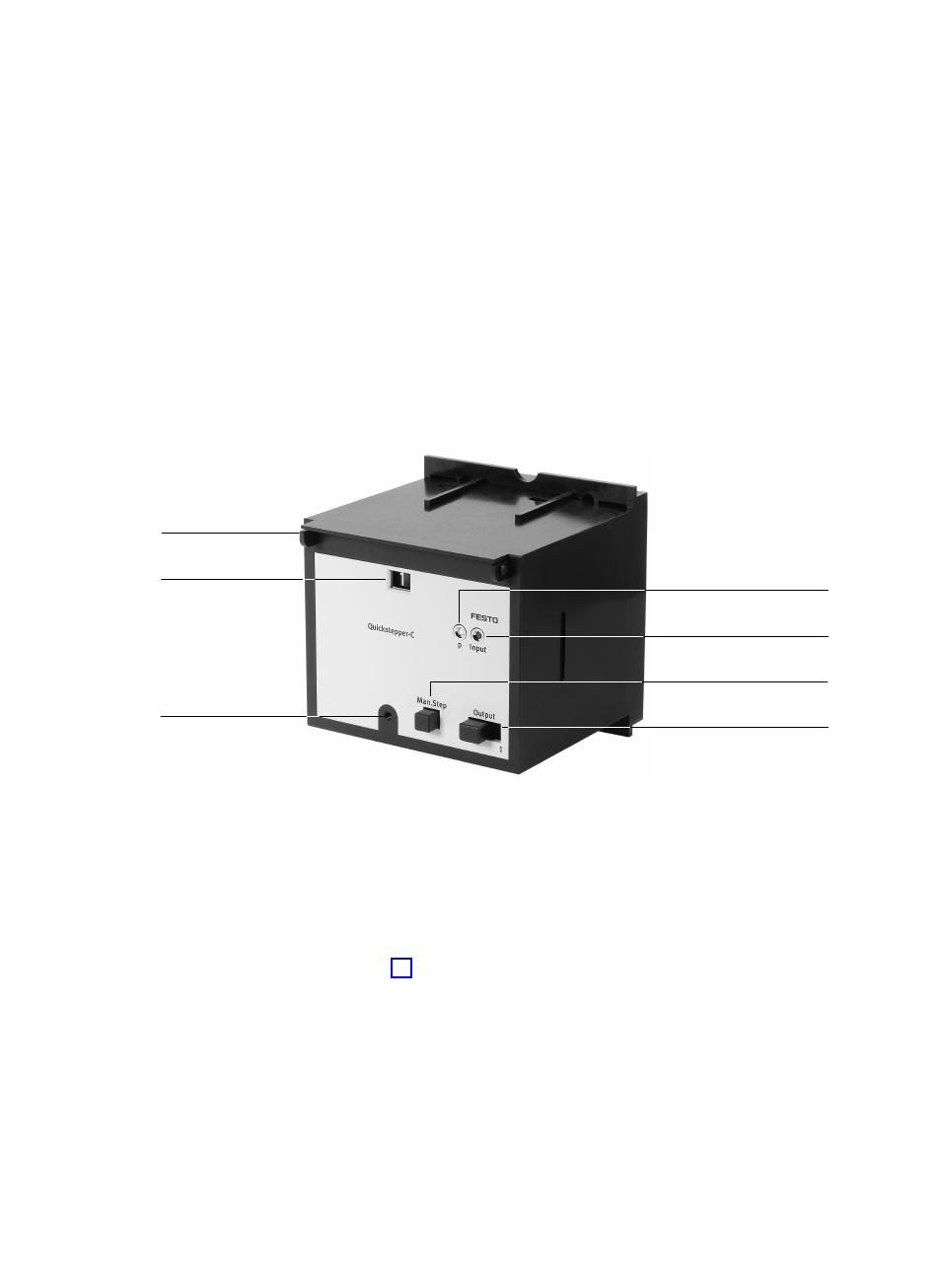

Bild 1: Manöverdelar
