DE - D
eutsch - B
edienungslanleitung
8

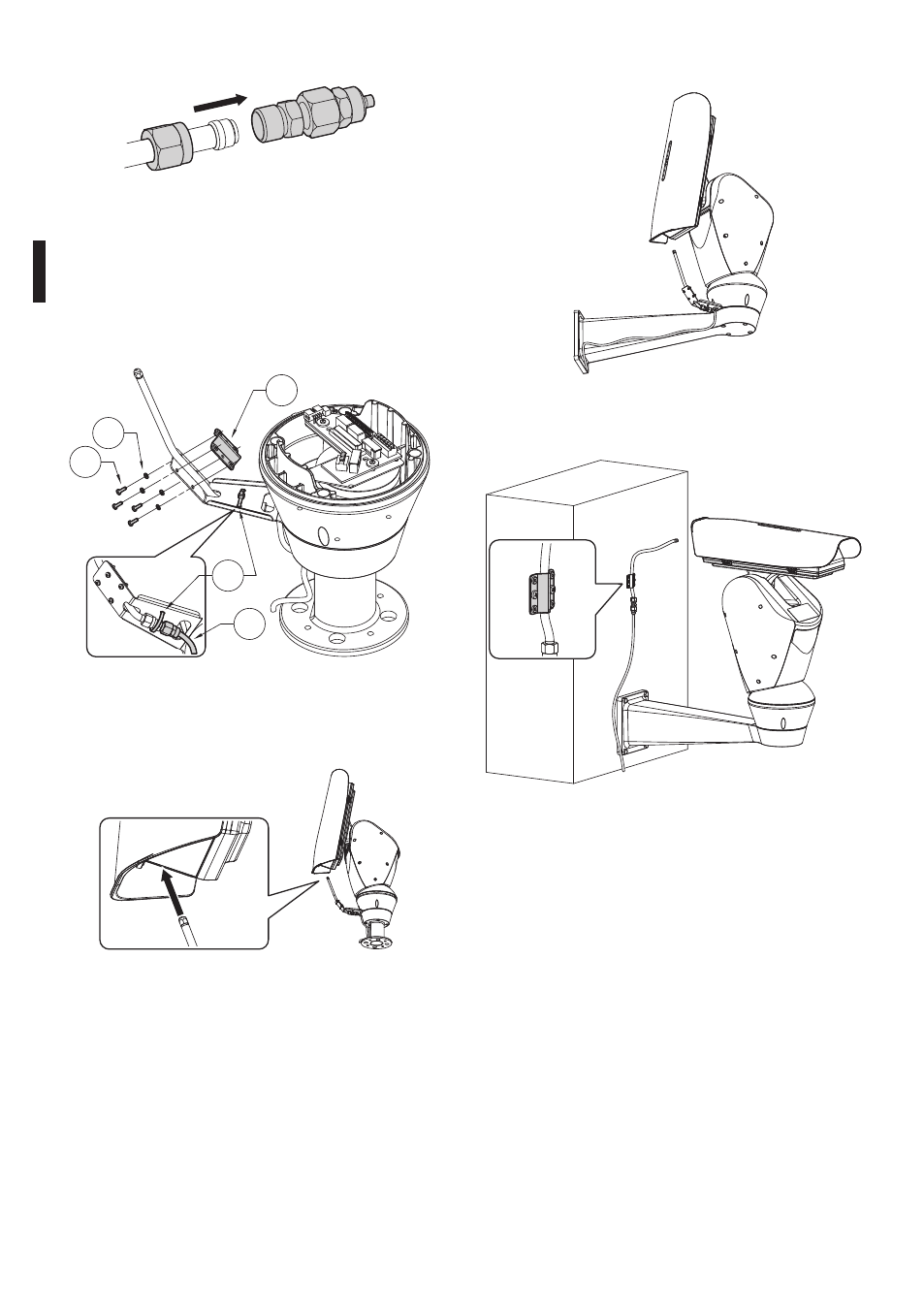

Die Mutter auf dem Anschlußstück festschrauben.
Abb. 15
Die Leitung mit dem Bügel (01), den Schrauben (02)
und den Unterlegscheiben (03), alles im Lieferumfang
enthalten, an der Stütze der Scheibenwaschanlage
fixieren.
Das Anschlußstück mit Hilfe der beiliegenden Schelle
(04) sichern und die Vorlaufleitung (05) anschließen.
01
02
03
04
05
Abb. 16
Zur Kalibrierung des Strahls die Düse auf die
Gehäusescheibe richten.
Abb. 17
Zur Aktivierung der Waschanlage das Handbuch des
Schwenk-Neige-Kopfes einsehen.
6.1.6.1 Montagebeispiel
Abb. 18 Beispiel Montierung mit Wandhalterung
Abb. 19 Rohr mittels Unterlegplättchen an der Wand befesti-
gen.
