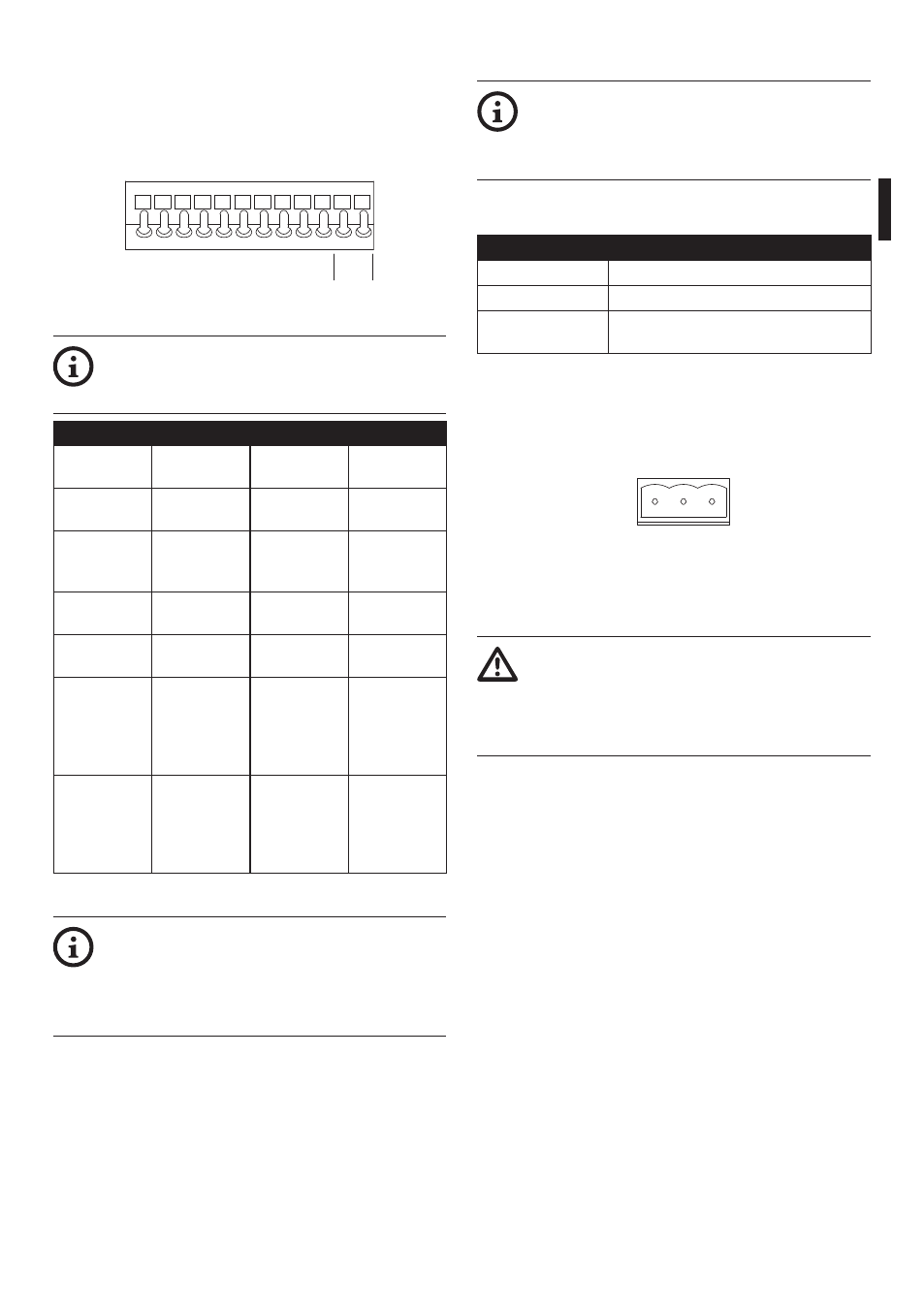

6.1.4.2 Branchement de la pompe et des
alarmes
Raccorder la tourelle aux contacts de la borne J0
comme décrit dans le tableau suivant.
J9
A B
RS485
GND
AV
L
A2L A1L
GC
W
CW
GCP
CP L2 L1
Fig. 7
Les contacts AVL, GND, A1L 2 A2L sont
activables uniquement sur les modèles de
pompes équipées d'une alarme flottante.
BRANCHEMENT DE LA POMPE ET DES ALARMES
Connecteur Fonction ULISSE ULISSE
COMPACT
CP Commande
pompe
O1 R2A
CGP GND
Commande
pompe
C1 R2B
AVL Alarme
flotteur
AL1 W
GND GND Alarme
flotteur
COM / AGND G
A1L Alarme flot-
teur (Contact
sec)
Contact
d'alarme 1
(uniquement
pour version
network)
-
A2L Alarme flot-
teur (Contact
sec)
Contact
ALARMS
(uniquement
pour version
network)
-
Tab. 2
L'activation manuelle de la pompe (sans
l'aide de la tourelle) se produit au moyen
des contacts propres CP et CGP. Cette
solution est particulièrement indiquée pour
le lavage des vitres des caissons.
6.1.4.3 Branchement de l'essuie-glace
Si vous utilisez une tourelle équipée d'un
essuie-glace, abandonner les indications ci-
dessous et suivre les consignes du manuel
correspondant.
Puor l'activation manuelle de l'essuie-glace, se référer
aux contacts de la borne J9 (Fig. 7, page 5).
BRANCHEMENT DE L'ESSUIE-GLACE
Connecteur Fonction
CW Commande essuie-glace (contact sec)
CGW GND Commande essuie-glace (contact
sec)
Tab. 3
Brancher le connecteur J7 à l'essuie-glace en
respectant l'ordre des contacts PERM, SW et COM (se
référer au manuel de l'essuie-glace).
J7
PERM
SW
CO
M
WIPER
Fig. 8
La tension appliquée au connecteur J7
(WIPER) est identique à celle fournie à la
borne d'alimentation. Utiliser un essuie-
glace ayant des caractéristiques électriques
conformes à la tension d’alimentation.
