Serrer l’écrou au raccord.

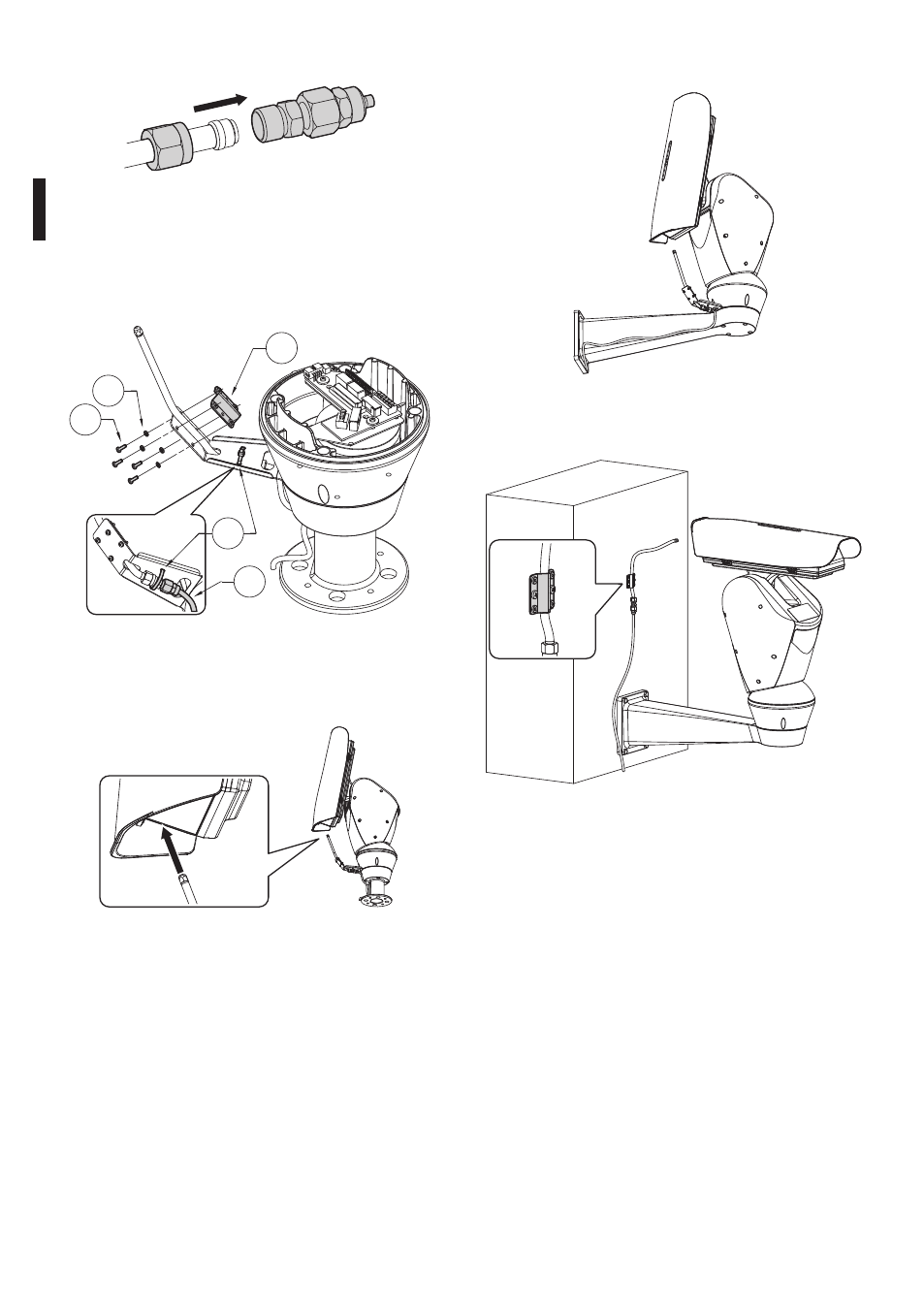

Fig. 15
Fixer le tube au support lave-vitre au moyen de la
bride (01), des vis (02) et des rondelles (03) fournies.
Bloquer le raccord au moyen du collier (04) fourni et
connecter le tube de refoulement (05).
01
02
03
04
05
Fig. 16
Pour calibrer le jet orienter la buse vers la vitre du
caisson.
Fig. 17
Pour activer le dispositif de lavage, se référer au
manuel de la tourelle.
6.1.6.1 Exemple d'installation
Fig. 18 Exemple d'installation avec support mural.
Fig. 19 Tuyau fixé au mur à l'aide de la plaquette.
