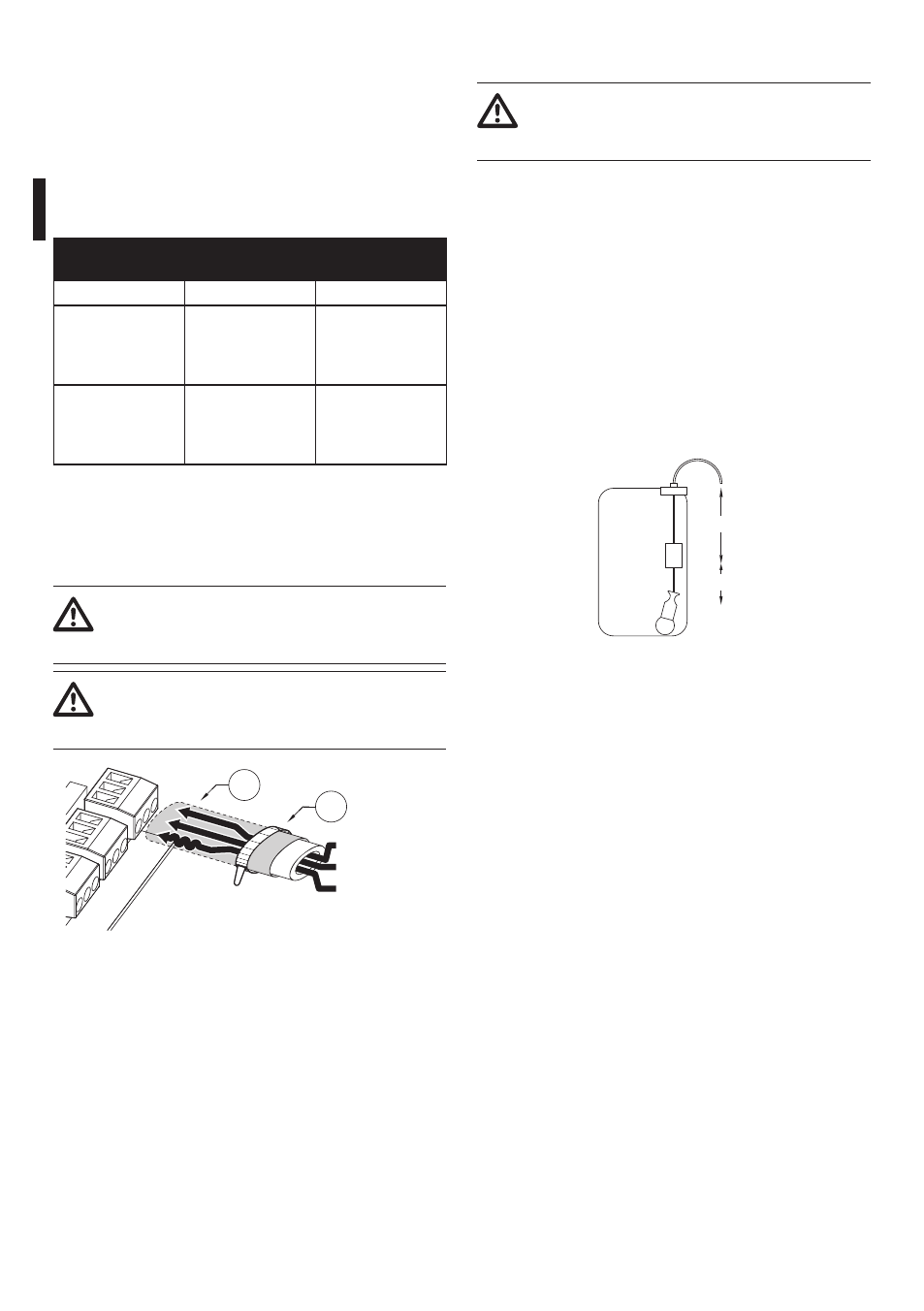

6.1.4.4 Contrôle à distance par carte
optionnelle DTWRX
La carte en option DTWRX permet d'activer l'essuie-
glace et la pompe à distance, au moyen d'un clavier.
Cette solution est particulièrement indiquée si vous
utilisez des caissons stand alone. Insérer la carte dans
le connecteur J8 et se référer aux contacts de la borne
J9 suivants (Fig. 7, page 5).
CONTRôLE à DISTANCE PAR CARTE OPTIONNELLE
DTWRX
Connecteur Fonction Remarques
RS485-A Connecteur RS485
A (+)
Brancher à la ligne
sérielle RS485-A
provenant du
pupitre
RS485-B Connecteur RS485
B (-)
Brancher à la ligne
sérielle RS485-B
provenant du
pupitre
Tab. 4
Les configurations de la carte en option et du clavier
sont décrites dans les manuels correspondants.
6.1.4.5 Connexion de la ligne d'alimentation
Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
Le câble d'alimentation doit en outre être
couvert de la gaine en silicone (01) fournie
et fixée au moyen du collier prévu (02).
01
02
Neutre (N)
Phase (L)
Terre
Fig. 9
Brancher la borne d’alimentation J1 au réseau
électrique à l'aide d'un câble d'une section adéquate
(minimum 1.5mm²) (Fig. 5, page 4).
6.1.5 Installation des pompes
Faire particulièrement attention à ne pas
activer la pompe lorsque le réservoir est
vide.
6.1.5.1 Pompe avec hauteur de remontée de
5m
Remplir le jerrycan d’eau et l’introduire dans la cage
métallique.
Introduire la pompe dans le jerrycan et visser le
bouchon.
Le système est prêt à être alimenté.
6.1.5.2 Pompe avec hauteur de remontée de
11m
Régler la position de l’indicateur de niveau et du
poids.
220mm
120mm
Fig. 10
Remplir le jerrycan d’eau et l’introduire dans la cage
métallique.
Introduire l'alarme flottante et la pompe dans le
réservoir et serrer le bouchon.
Le système est prêt à être alimenté.
