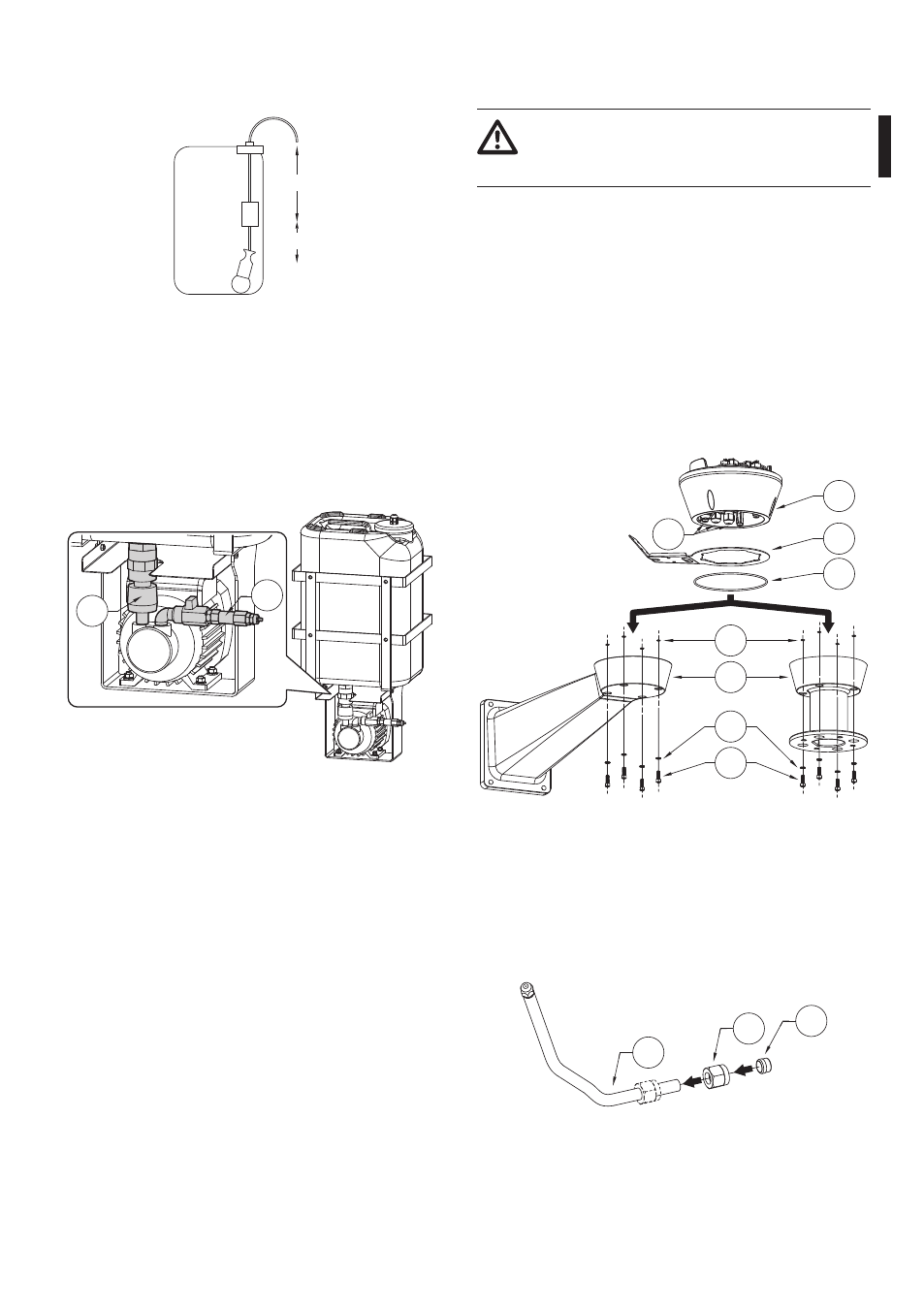

6.1.5.3 Pompa con prevalenza 30m

Regolare la posizione del livellostato e del peso.

220mm

120mm

Fig. 11

Riempire di acqua la tanica e inserirla nella

gabbia metallica facendo attenzione di eseguire

correttamente l’inserzione del raccordo idraulico

maschio/femmina (01). Inserire nella tanica il

galleggiante ed avvitare il tappo. Assicurarsi che

dal raccordo di mandata della pompa (02) esca una

piccola quantità di acqua.

Fig. 12

Collegare il tubo di mandata.
Il sistema è pronto per essere alimentato.

6.1.6 Installazione del lavavetro

(ULISSE)

Per fissare la base al supporto utilizzare le

viti (05), le rondelle (06), le guarnizioni per

viti (07) e la guarnizione (08) in dotazione.

Dopo aver fissato il supporto (01), sistemare il

sostegno del tubo lavavetro (03) nella posizione

desiderata.
Introdurre i cavi all'interno del supporto in modo

che fuoriescano per circa 50cm. Introdurre i cavi

all'interno dei pressacavi (02). Tenendo la base

(04) a circa 20cm dal supporto serrare i pressacavi.

Sistemare la base sul supporto posizionando i cavi

all'interno.
Fissare la base sul supporto utilizzando le viti in

dotazione (05).

Fig. 13

Tagliare a misura i cavi e ripristinare o effettuare i

collegamenti dell’unità di posizionamento.
Accorciare il tubo del lavavetro (01) secondo

necessità. Svitare il dado (02) e farlo scorrere sul tubo.

Inserire l’estremità del tubo nell’ogiva (03).

Fig. 14
