FR - F
rançais - M
anuel d'instruc
tions
4
6.1.2 Choisir la ligne d'alimentation
Selon la version, différentes tensions d'alimentation
peuvent être fournies au dispositif. Leur valeur est
reportée sur l'étiquette d'identification du produit.
Il faut effectuer les connexions électriques
en absence d'alimentation et lorsque le
dispositif de sectionnement ouvert.
Contrôler que les sources d'alimentation et
les câbles de branchement sont en mesure
de supporter la consommation du système.
Procéder exclusivement aux connexions de
la base avec l'alimentation sectionnée et le
dispositif de sectionnement ouvert.

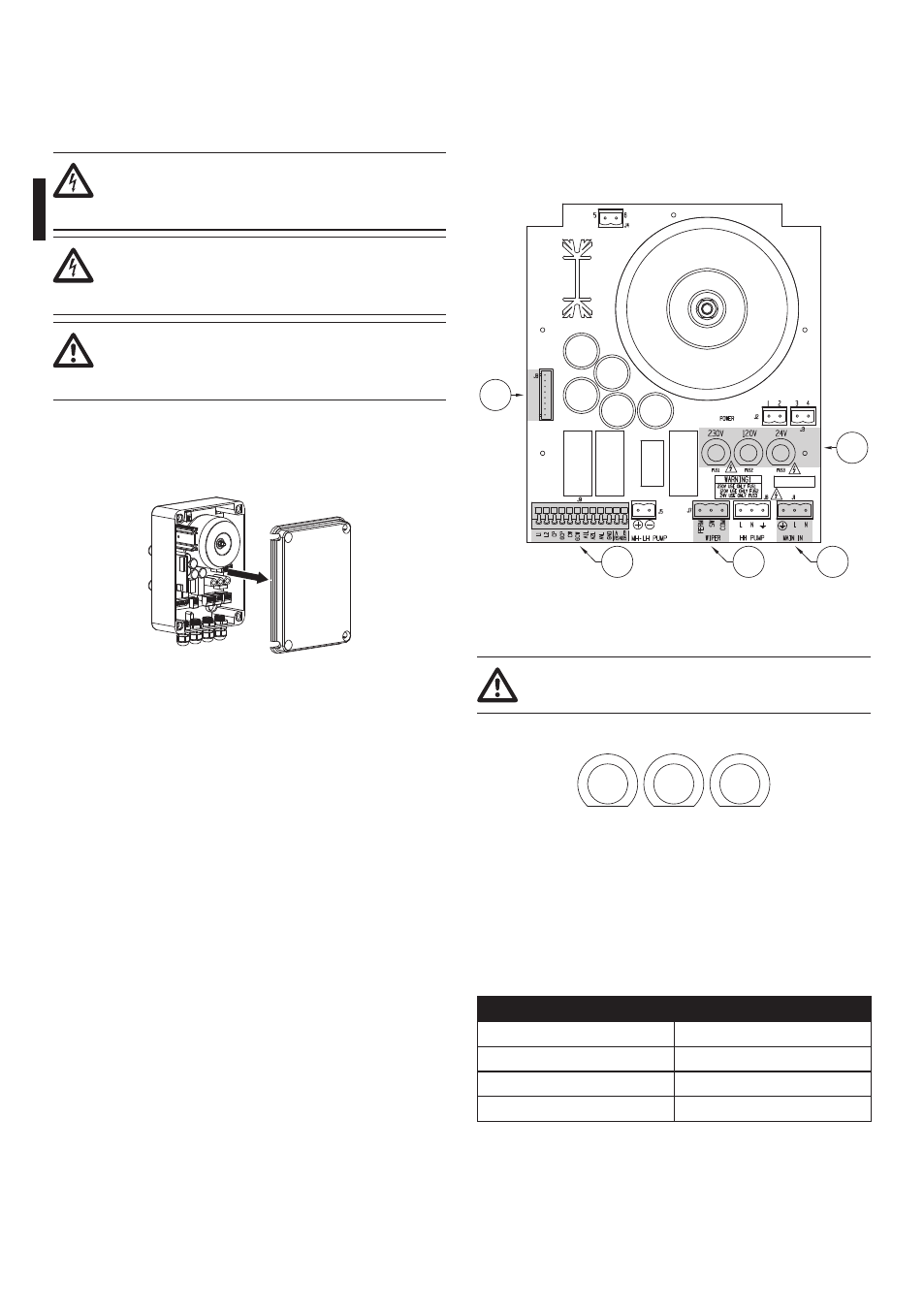

6.1.3 Ouverture du le boîtier
Ouvrir le couvercle du boîtier étanche et effectuer les
branchements comme décrit ci-dessous.
Fig. 4
6.1.4 Connexion de la carte
Localiser sur la carte de contrôle de la pompe la
position de: fusibles (01), borne d’alimentation
J1 (02), connecteur essuie-glace J7 (03), borne de
contrôle J9 (04) et connecteur J8 carte optionnelle
DTWRX (05).
01
05
04 02 03
Fig. 5
6.1.4.1 Installation du fusible
En fonction de la tension d’entrée, déplacer
le fusible, dans le porte-fusible correct.
230V
FUS1
120V
FUS2
24V
FUS3
Fig. 6
La pompe est fournie avec le fusible en position FUS1
(pour alimentation en 230Vac).
En cas d’alimentation différente positionner
correctement le fusible en se référant au tableau
suivant.
INSTALLATION DU FUSIBLE
Tension Porte-fusible
230Vac Fusible en FUS1
120Vac Fusible en FUS2
24Vac Fusible en FUS3
Tab. 1
