IT - I
taliano - M
anuale di istruzioni
8

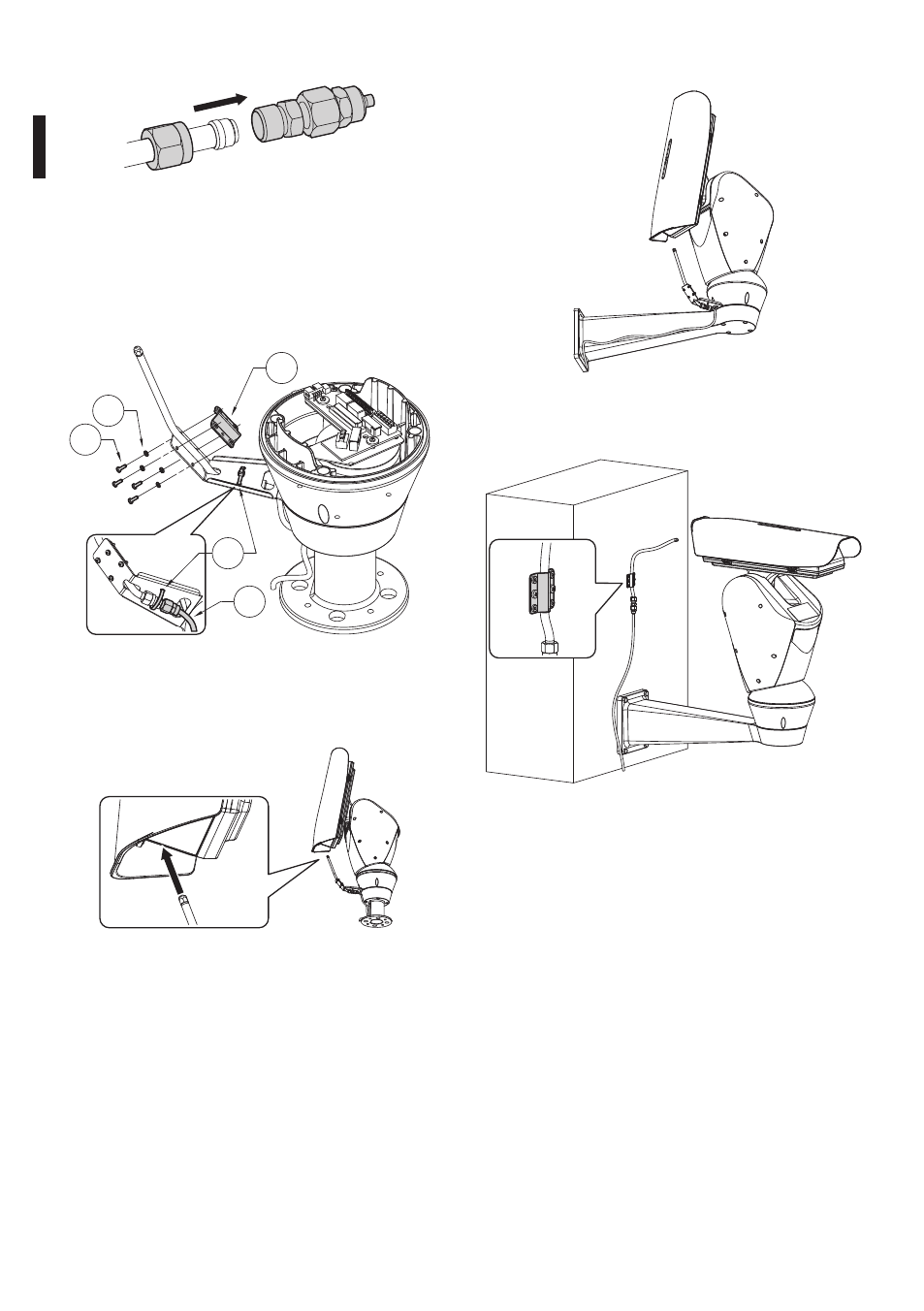

Serrare il dado al raccordo.
Fig. 15
Fissare il tubo al sostegno lavavetro tramite
la staffetta (01), le viti (02) e le rondelle (03) in
dotazione.
Bloccare il raccordo tramite la fascetta (04) in
dotazione e collegare il tubo di mandata (05).
01
02
03
04
05
Fig. 16
Per calibrare il getto orientare l’ugello verso il vetro
della custodia.
Fig. 17
Per attivare l’impianto di lavaggio fare riferimento al
manuale del brandeggio.
6.1.6.1 Esempi di installazione
Fig. 18 Esempio di installazione con staffa a parete.
Fig. 19 Tubo fissato alla parete tramite la piastrina.
