Wiring for Optional Inputs and Outputs
Wire power and outputs as shown on page 5. Wiring for options is shown
opposite. All wiring shown below is Class 2. Shielded twisted pair is
recommended for Option 992.
DO NOT RUN SIGNAL WIRING IN THE SAME CONDUIT
OR CHASE AS THE POWER WIRING. ERRATIC OPERA-
TION OR DAMAGE TO THE CONTROL CIRCUITRY WILL
RESULT.
Wiring for Transmitter inputs

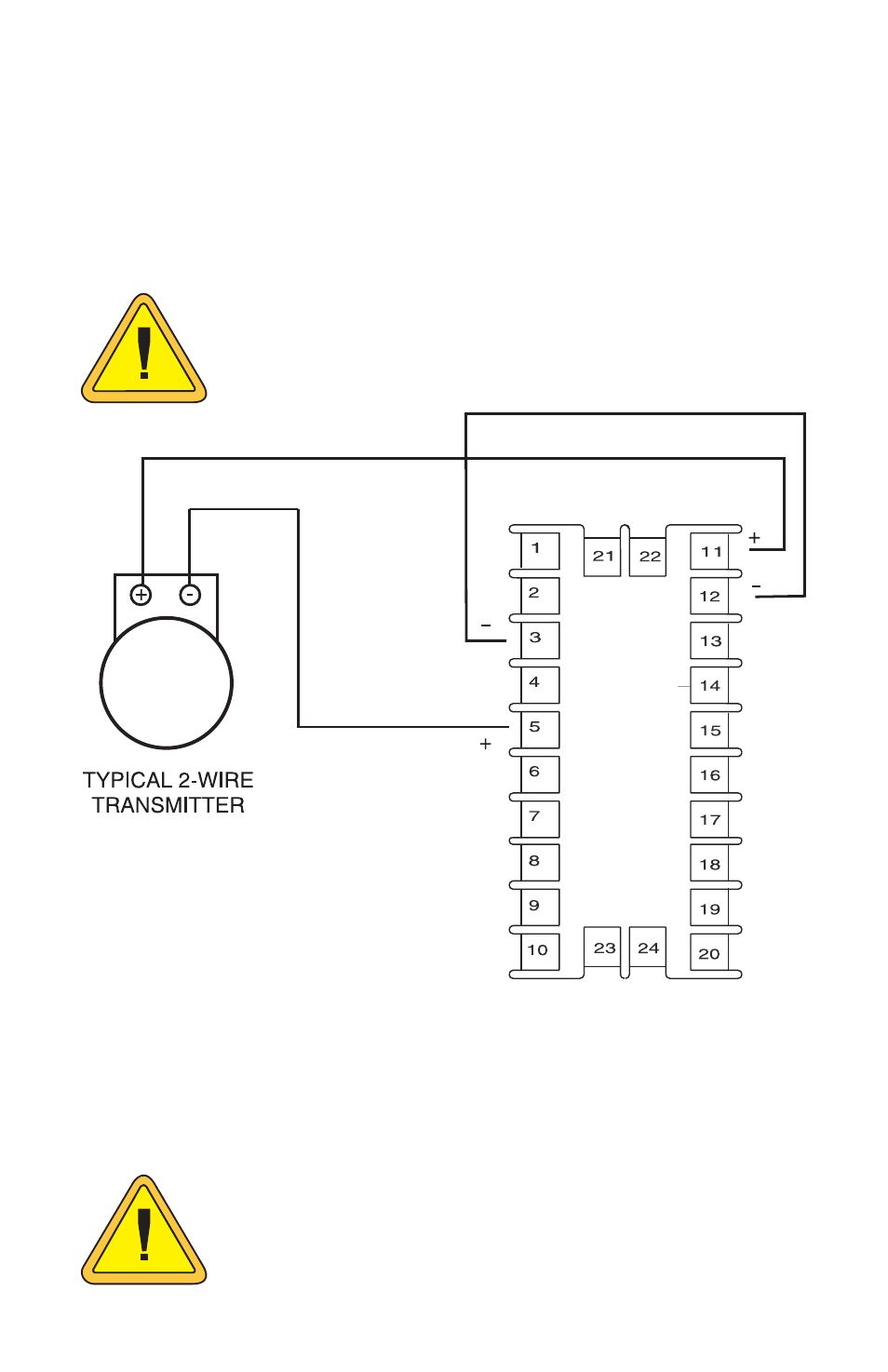

Wire power and outputs as shown on previous page. Two-wire transmitters
wire as shown below.
For three or four wire transmitters follow the wiring instructions provided
with your transmitter.
DO NOT WIRE THE 24 VOLT POWER SUPPLY ACROSS
THE INPUT OF THE CONTROL. DAMAGE TO THE CON-
TROL INPUT CIRCUITRY WILL RESULT.
