Brocade VDX 8770-8 Hardware Reference Manual

47

53-1002564-04

Determining the status of a line card

4

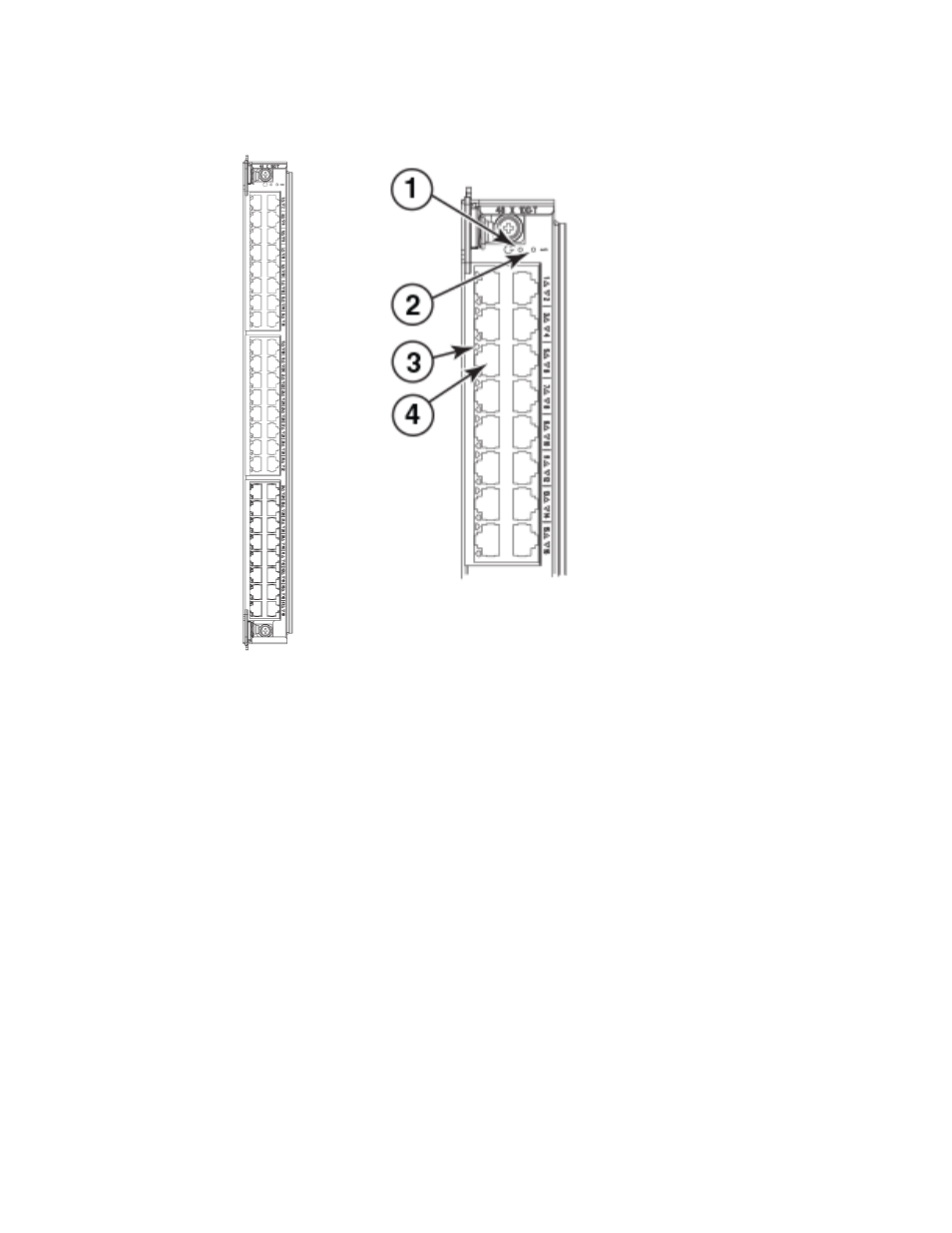

FIGURE 13

48x10G-T line card (full view and close-up)

1

Power LED

3

Port Status LED

2

Status LED

4

10 GbE port
