9

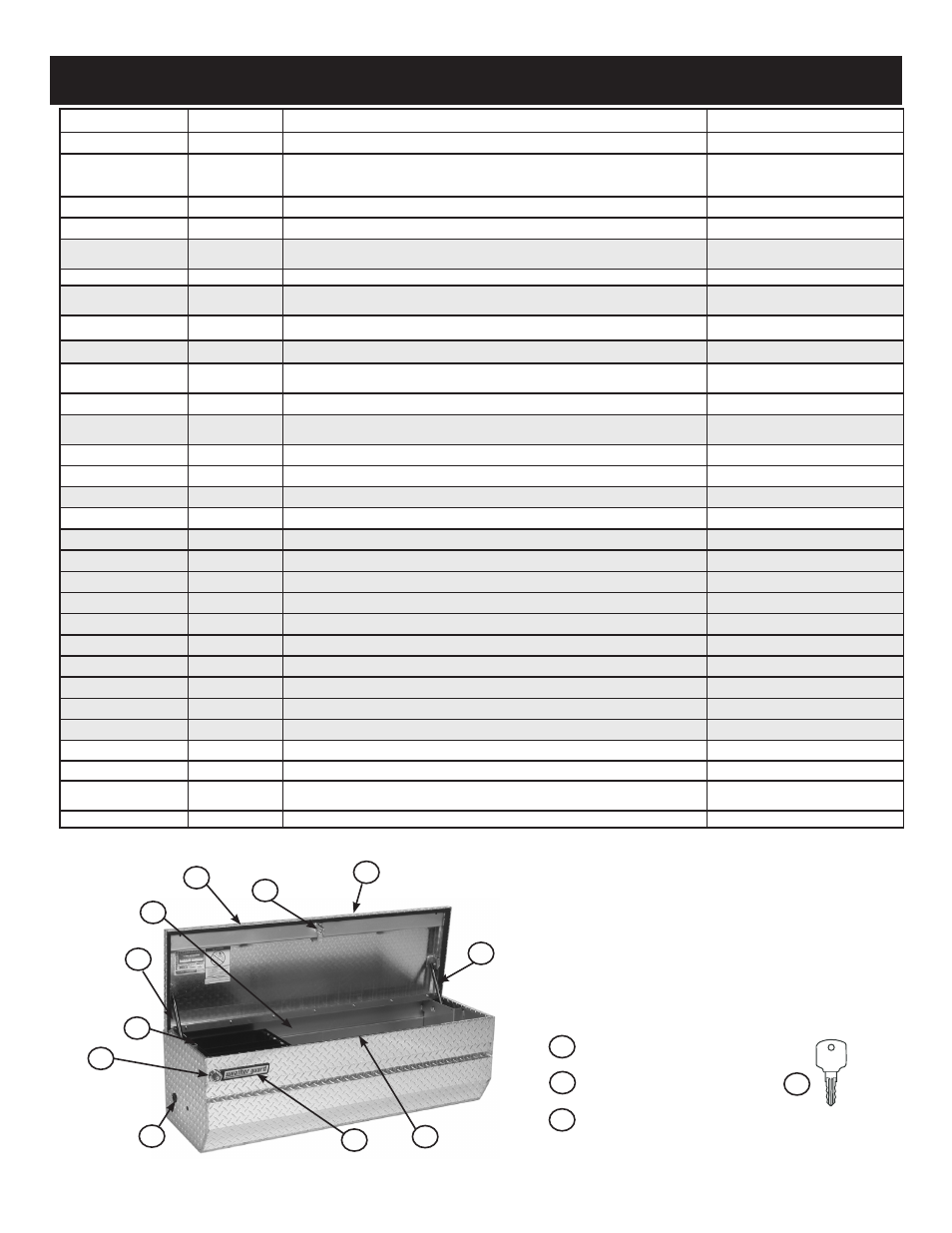

REPUESTOS
PARA OBTENER PIEZAS DE REPUESTO ADICIONALES, VISITE WWW.WEATHERGUARD.COM
N.º DE ARTÍCULO N.º DE PIEZA DESCRIPCIÓN PARA
1 7096 Amortiguadores de gas 665-X-01
1 7095 Amortiguadores de gas 644-X-01, 645-X-01, 654-X-01,
655-X-01, 664-X-01, 665-X-01,
674-X-01, 675-X-01
1 7902 Amortiguadores de gas 684-X-01
1 7904 Amortiguadores de gas 685-X-01
2 7748-XX Juego de seguro y llave (XX = código de la llave) 1 seguro, 2 llaves,
clip retenedor
Todos los arcones
3 7750-XX Reemplazo de la llave (XX = código de la llave) 2 llaves Todos los arcones
4 7731 Juego de cerrojo y placa de cierre
(1 cerrojo, 1 placa de cierre y herrajes de montaje)
Todos los arcones
5 7106 Juego de placa de cierre (1 placa de cierre y herrajes de montaje) Todos los arcones
6 7730 Juego de burlete (diversos estilos para 1 caja) Todos los arcones
7 615 Bandeja (1 bandeja más divisores) 654-X-01, 655-X-01, 664-X-01,
665-X-01, 674-X-01, 675-X-01
7 617 Bandeja (1 bandeja más divisores) 684-X-01, 685-X-01
8 7733 Juego de montaje (4 abrazaderas de montaje, 4 pernos, 4 arandelas, 2 almoha-
dillas de montaje) (No se muestra, consulte la lista de piezas, página 1)
Todos los arcones
9 21-0997 Blanca Pintura Retoque- Botella Todos blanco
9 21-0999 Negro Pintura Retoque - Botella Todos negro
10 7746 Juego de placa de datos (3 calcomanías, 2 biseles laterales, 1 bisel trasero) Todos los arcones
11 7749 Juego de arandelas Todos los arcones
12 7933-X Cubierta de reemplazo 645-X-01
12 7934-X Cubierta de reemplazo 655-X-01
12 7935-X Cubierta de reemplazo 665-X-01
12 7936-X Cubierta de reemplazo 675-X-01
12 7937-X Cubierta de reemplazo 685-X-01
12 7942-X Cubierta de reemplazo 644-X-01
12 7943-X Cubierta de reemplazo 654-X-01
12 7944-X Cubierta de reemplazo 664-X-01
12 7945-X Cubierta de reemplazo 675-X-01
12 7946-X Cubierta de reemplazo 684-X-01
13 7742 Juego de varillas del cerrojo (no se muestra) 644-X-01, 645-X-01
13 7743 Juego de varillas del cerrojo (no se muestra) 654-X, 655-X-01
13 7744 Juego de varillas del cerrojo (no se muestra) 664-X-01, 665-X-01, 684-X-01,
685-X-01
13 7745 Juego de varillas del cerrojo (no se muestra) 674-X-01, 675-X-01
1
2
4
5
6
7
11
10
1
9
8
12
No se muestra el juego
de montaje.
13 No se muestra el juego
de varillas del cerrojo.
En números de modelo: reemplace X con -0 para transparente, -3 para blanco y -5 para negro
3 9 No se muestra pintura
retoque - botella
