Warner Electric PCC-825, PCC-1000, PCC-1225, PCC-1525 User Manual
Page 35

35
Warner Electric • 800-825-9050
P-206
•
819-0519

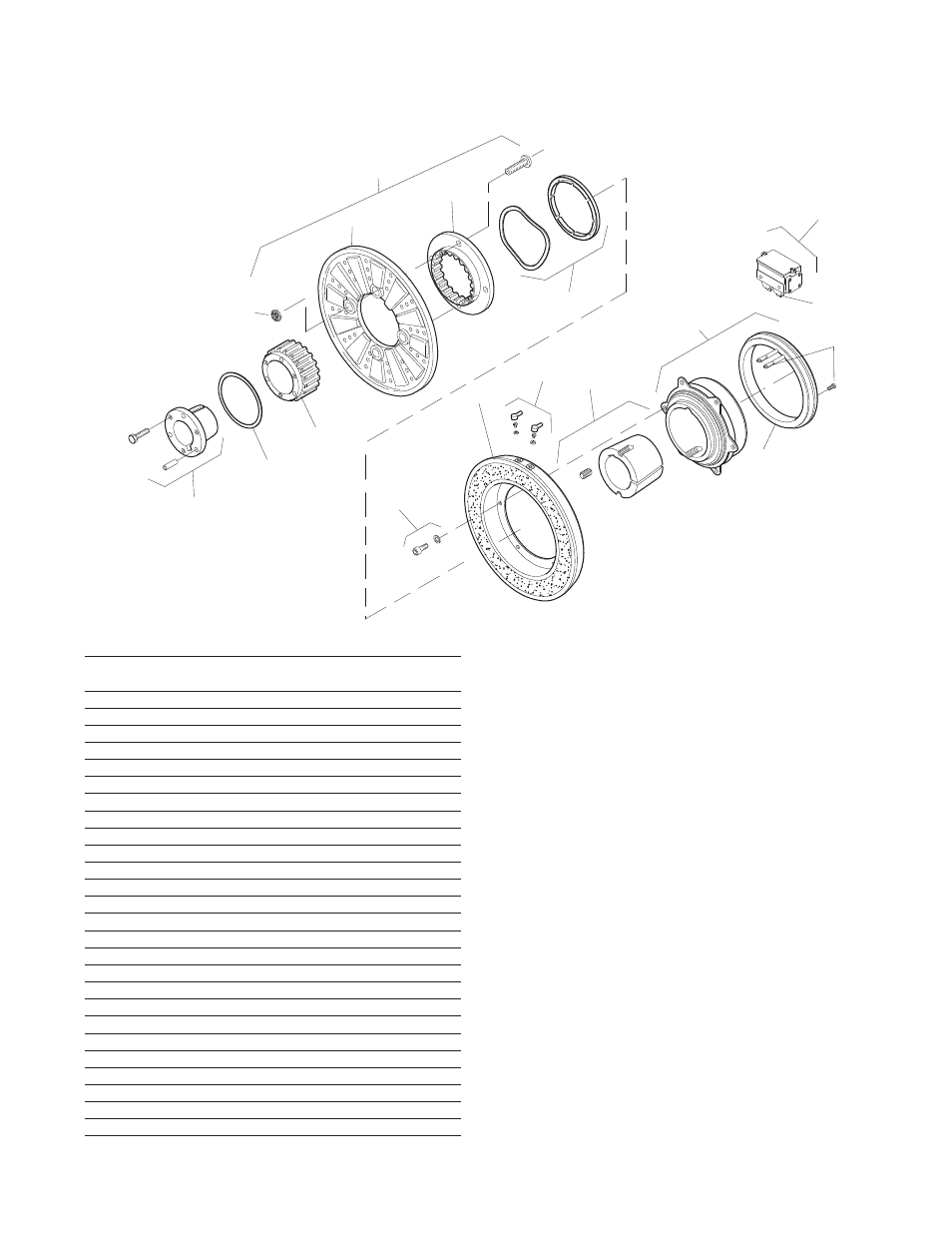

PCC-1225 Clutch Coupling
Drawing I-25605
4
(Shipped
Assembled)
4-5
4-3
4-2
4-1
1
2
3
4-4
9
9-1
7-2
7-1
7
(Shipped
Assembled)
8
6-1
6
5
How to Order:
1. Specify Bore Size for Item 1.
2. Specify Voltage for Item 6.
3. Specify left hand or right hand hub for Item 7.
(Bushing enters from magnet side for L.H. hub
and from hub side for R.H.)
4. Specify Bore Size for Item 8.
Example:
PCC-1225 Clutch Coupling per
I-25605 - 90 Volt, L.H. hub, 1-1/2" Bore (Item 1), 2"
Bore (Item 8)
These units meet the standards of UL508 and are
listed under guide card #NMTR2, file #59164.
These units are CSA certified under file #LR11543.
PCC-1225
Item
Description
Part Number
Qty.
1
Bushing*
3/4" to 2-11/16" Bore
180-0026 to 180-0057
1
2
Retainer Ring
748-0005
1
3
Splined Hub
540-0064
1
4
Armature & Splined Adapter
5323-111-001
1
4-1
Locknut
661-0005
4
4-2
Armature
5323-111-034
1
4-3
Splined Adapter
104-0010
1
4-4
Autogap Accessory
5323-101-002
1
4-5
Retainer Plate
4-6
Screw
797-0281
4
5
Mounting Accessory
5321-101-001
1
6
Magnet
1
6 Volt
5303-631-005
24 Volt
5303-631-007
90 Volt
5303-631-008
6-1
Terminal Accessory
5311-101-001
1
7
Magnet Hub
1
Left Hand
5303-541-001
Right Hand
5303-541-002
7-1
Collector Ring
5301-749-001
7-2
Collector Ring Accessory
5303-101-004
1
8
Bushing*
15/16" to 3" Bore
180-0262 to 180-0295
1
9
Brushholder
5300-178-001
1
9-1
Brush
176-0001
4
*See page 38 for specific part numbers.
