Instrucciones para
el Montaje y
Funcionamiento
1. Quite el aspirador de filtro
y el cable eléctrico de la caja.
2. Quite los filtros de la area
de trabajo del aspirador.
3. Asegúrese de que el filtro
esté insertado hasta el final
abajo en la ranura del filtro
situada encima del aspirador.
Al usar un filtro de carbón
instálelo con el lado blanco
que haga frente a la bandeja
desprendible y el lado
negro hacia el interior
de la máquina.
4. Asegúrese de que la bandeja esté colocada
correctamente en la área de trabajo.
5. Asegúrese que el interruptor selector de voltaje
esta fijado al voltaje que se utilizara 110 voltios o
220 voltios. Para cambiar el voltaje utilice un
pequeño destornillador para mover el interruptor.
Baje el interruptor para 110 voltios y suba
para 220 voltios.
6. Conecte el cable eléctrico (enchufe hembra) al
connector del cable eléctrico del aspirador y el
extremo contrario a una toma eléctrica.
7. Presione el interruptor de funcionamineto del
aspirador y luz situado encima de la unidad a la
posición de ON. Seleccione la velocidad deseada del
ventilador por el control de velocidad girando hacia
la derecha para aumentar o a la izquierda para
reducir la velocidad. Encienda la lámpara del LED y
ajústela para iluminar el área de trabajo.
8. Para mover la unidad a una diversa localización,
utilice la manija en la parte posterior de la unidad y
no levante por el cuello de la lámpara.
Mantenimiento
1. Compruebe periódicamente la condición del filtro.
Si se estorba pesadamente adentro usted puede
quitar el polvo sosteniéndolo por la manija de cinta y
tirando hacia arriba. Usted puede también golpearlo
ligeramente en su lado en un bote de basura para
quitar suavemente partículas grandes o substituya
el filtro. Inserte el filtro hasta el final del
compartimiento. Los metales preciosos pueden ser
recuperados ahorrando los filtros y enviándolos a
un refinador.
2. Limpie la pantalla de protección de policarbonato
con un paño suave o una toalla de papel. Usted
puede también utilizar un limpiador sin amoníaco (tal
como jabón y agua) para ayudar a quitar el polvo
generado por los compuestos de pulido grasientos.
3. El aspirador viene con un fusible adicional de 5
amperios situado detrás del compartimiento del
fusible que está entre el interruptor de funcionamien-
to y el receptáculo conector del cable eléctrico en el
lado de la unidad.
Cambio de los carbones del motor
Periodicamente inspeccione el desgaste de los
carbones del motor. El tamaño de los carbones
cuando son nuevos es aproximadamente 3/8
″
(10mm) cuando el tamaño es 1/8 ″ (3mm) o mas
pequeño la substitucion es necesaria. Para reem-
plazar los carbones desconecte su maquina y
destornille las tapas. El contorno de los carbones
tiene que hacer juego con la armadura del motor.
Quite los carbones desgastados del motor. Instale
los nuevos y atornille las tapas de los carbones.
Substituya ambos carbones incluso si uno de ellos
es menos gastado que el otro.
Recambios
Part Number Description
MAFH101 Pantalla de protección de
policarbonato
MAFH105 Bandeja
MAFH107-5 Filtros de Reposicion de poliester,
(caja con 5 unidades)
MAFH108-5 Filtros carbon (caja con 5 unidades)
MP251P Par de carbones para el motor
MAFH119 Luz LED montaje completa
MAFH110 Fusible de 5 Amp
CP10831 Cable Eléctrico

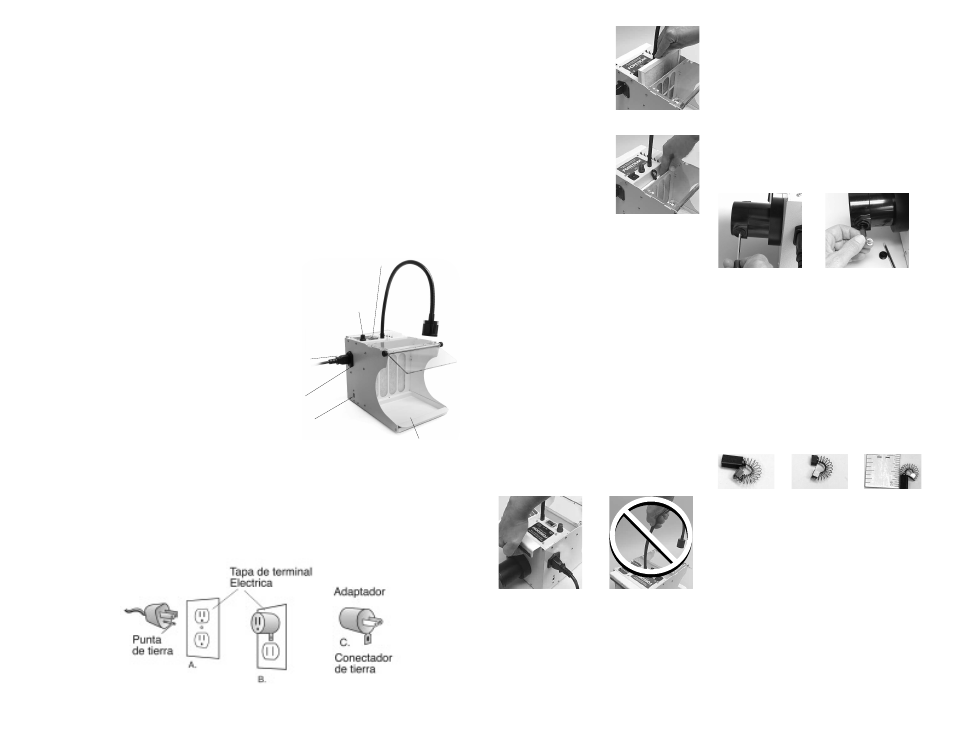

No haga esto Utilice la manija en
la parte posterior
Inserte el filtro hasta el
final abajo.
El cambio de filtros es
rápido y fácil.
Desatornille las tapas
de los carbones detrás
de la unidad. Quite los cepillos
del motor.
Nuevo Carbone
del motor Carbone del motor que
necesita el cambio.
Nunca utilice en un área donde están
presentes los vapores inflamables.
• Use unicamente extensiones electricas con
3 alambres, toma de corriente con 3 puntas y
hembras que hacen juego.
• Reemplace el cable electrico si
esta defectuoso.
Interruptor Selector de
Voltaje 110-220 Voltios
Bandeja Desprendible
Interruptor de
funcionamiento
del aspirador
y luz
Compartimiento
del Fusible
Conector del cable
eléctrico del
aspirador
Control de
Velocidad
Incluye:
Aspirador de polvo con filtro,
luz y pantalla de protección
Bandeja desprendible
Cable eléctrico
Filtros de poliester (2)
y carbon (1)
Instrucciones de Seguridad
• Antes de utilizar el Aspirador de polvo
con filtro FOREDOM lea atentamente
este manual.
• Utilice siempre protección para sus ojos y
cara al utilizar herramientas eléctricas.
• Use un protector de polvo para evitar la
inhalación de polvo al usar esta herramienta.
• Observe siempre el grado de velocidad
máxima recomendado por el fabricante al
usar cualquier accesorio. Use únicamente
accesorios clasificados para 7000 rpm
o más.
• Nunca utilice o continúe usando
accesorios que parezcan dañados, flojos o
con vibración.
• El compartimiento del fusible se encuentra
en la parte lateral de la base. En caso de que
debiera reemplazarlo utilice fusibles de
5 amperios.
• Siempre utilice su Aspirador con toma de
corriente de tierra. Para proteger al
operador de corrientes electricas esta
maquina necesita de toma de corriente de
tierra. La Maquina viene equipada con un
cable de tres conductores y toma de corri-
ente de tierra con tres puntas. El conductor
verde (o verde y amarillo) en el cable es el
alam bre de tierra, nunca conecte este a una
terminal electrica. Si su maquina es para
corriente de 150 voltios o menos tiene una
toma de corriente como en el diagrama “A”.
Es necesario un adaptador como en el
diagrama “B” y “C” para conectar tomas de
corriente como “A” a las hembras de dos
puntas. Conecte permanentemente a la tierra
la pieza verde de su adaptador. Algunas
jurisdicciones, incluyendo Canadá,
prohíben el uso de adaptadores de 3 para
2 puntas. Donde prohibidas, no deben
ser utilizadas.
