Page 9: Numéro de pièce

Instructions
d'installation
NÉCESSAIRE DE
MONTAGE RAPIDE SUR MESURE
Numéro de pièce
56004
© 2012 Cequent Performance Products
Feuille 9 de 12
56004N
03/16/12
Rev. C
Équipement requis :
Visserie : 56004F
Clés : 3/4”, 15/16”, 3/8” Allen Head
Mèches : 1/8”, 9/16”
Autres outils : Pointeau, ruban à mesurer
AVERTISSEMENT :
En aucun cas nous ne recommandons de dépasser la
capacité de charge indiquée par le fabricant du véhicule de remorquage.

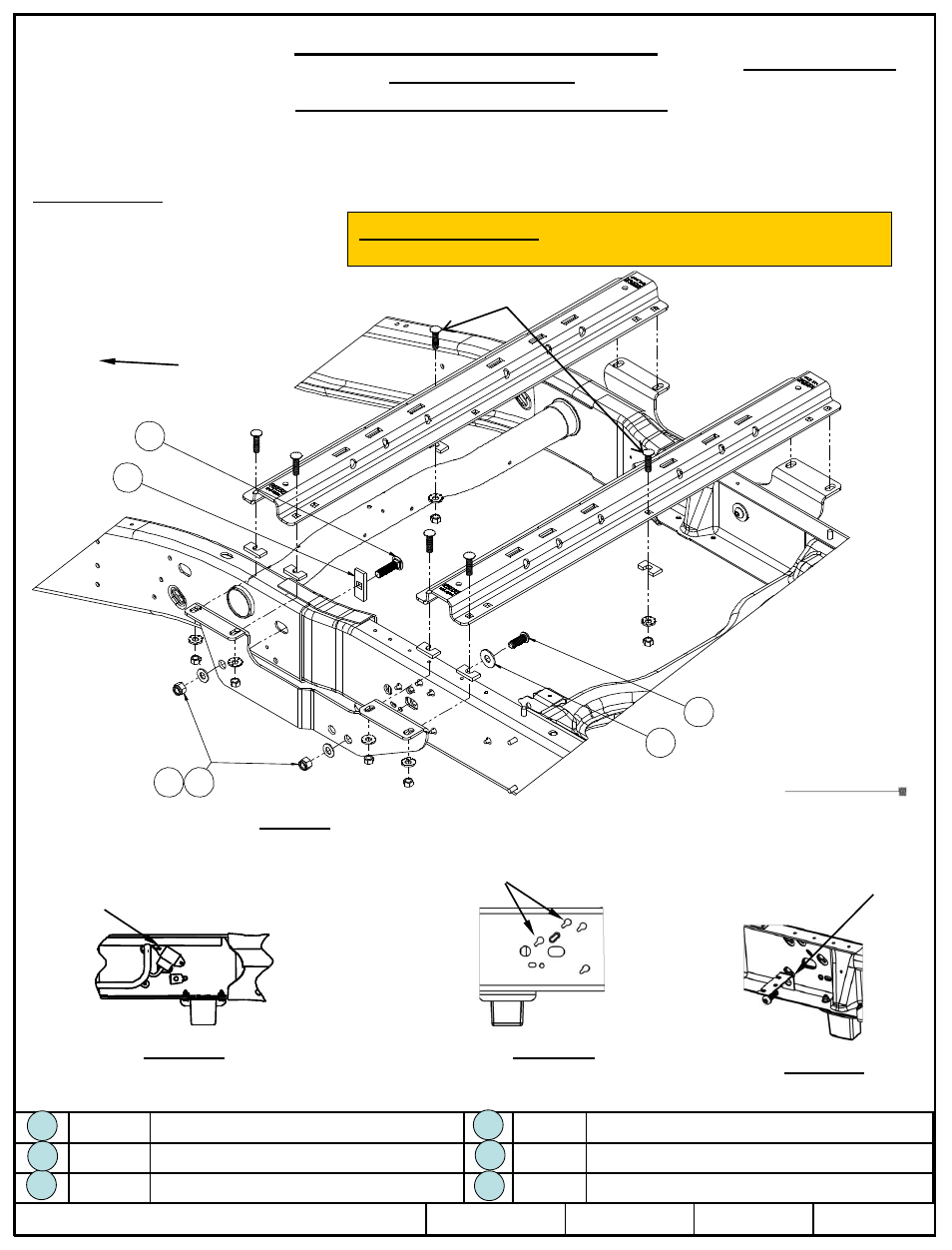

Avant du véhicule
Figure 2a
Intérieur du longeron côté conducteur
Intérieur du longeron côté conducteur
Prise
Desserrer deux
boulons à embase
Figure 2c
Figure 2b
Extérieur du longeron côté conducteur
Figure 2
Cornière (incluse)
Qté (2)
Boulon hexagonal 5/8” x 1-3/4 GR8
Qté (4)
Rondelle plate 5/8” x 1.3125”
Qté (2)
Rondelle plate 5/8” x 1.75”
Qté (2)
Boulon de carrosserie 5/8” X 2.5” GR8
Qté (4)
Contre-écrou nylon 5/8”
Qté (2)
Bloc espaceur de verrouillage rectangulaire
1
4
3
2
6
5
Toute pièce de visserie indiquée
sur la Figure 1 mais non décrite
dans le tableau ci-dessous a été
fournie avec l'ensemble 30153.
Chevrolet/GMC
2008-2010 – 2500/3500
Installation sur plateformes courtes et longues
Deux fils de tirage par ensemble.
Boulon central
2
5
4
6
3
1
