Instrucciones de instalación
Toyota Highlander
Números de partes:
75726
87615
44670

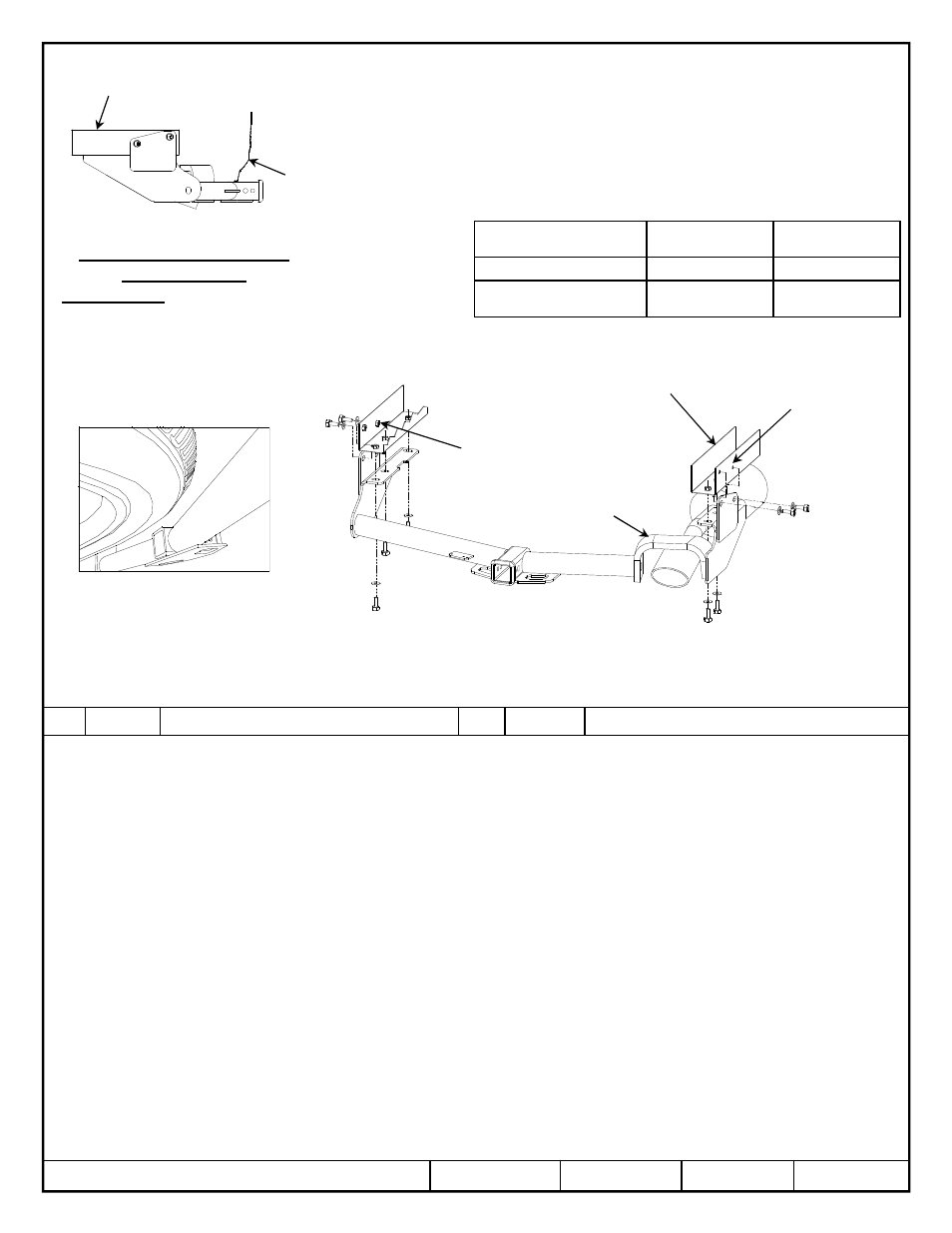

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 10mm, 12 mm, 14mm, 17mm,
destornillador pequeño, destornillador
Phillips y extensión de tubo de 6”
Larguero del
bastidor.
Kit de tornillos: 75726F
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 5000 (2270 Kg) 750 (341 Kg)
Carga de peso
Montaje de esfera
5000 (2270 Kg) 750 (341 Kg)
Ubicación del acceso al cableado: SUV3, 4
2 2 2 2
Larguero del
bastidor.
Placa
protectora
Las mangueras de
calefacción /
enfriamiento del
vehículo se
encuentran en esta
área.
Tenga precaución de
no pellizcarlas.
Nota: Al guardar la llanta de
repuesto o la llanta pinchada, es
Tuercas de soldar
existentes en el bastidor
del vehículo.
Puente del
escape
©
2011 Cequent Performance Products, Inc. Hoja 3 de 3 75726N 8-5-11 Rev. A
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o
accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Form: F205 Rev A 5-6-05
Apriete todos los tornillos M10 X 1.25 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N*M)
1 1 1 1 Cant. (9) Perno hexagonal - M10 x 1.25 x 30mm CL10.9 2 2 2 2 Cant. (9) Arandela cónica dentada - 3/8"
1. Retire los paneles de apariencia plásticos que cubren los largueros del bastidor del lado del conductor y del pasajero. Quite los
remaches plásticos que sostienen las lengüetas de la placa protectora con el panel de apariencia. Nota: Quite el centro del
remache con un destornillador pequeño. El panel del lado del pasajero se puede reinstalar. Devuelva el panel del lado del
conductor y los sujetadores al propietario.
2. Retire los ganchos de remolque de cada larguero del bastidor y devuelva los ganchos y sujetadores al propietario del vehículo.
3. Retire los tapones plásticos y de goma de la base del larguero del bastidor y largueros del bastidor exteriores. Devuelva al
propietario.
4. Levante el enganche sobre la punta del escape como se muestra. Tenga cuidado de no pellizcar las mangueras en el exterior
del larguero del bastidor del lado del pasajero y no rayar la placa protectora Baje el escape si se necesita despeje adicional.
Retire el exceso de masilla de los largueros, según sea necesario.
5. Alinee el enganche en su posición sobre las tuercas de soldar existentes como se muestra e instale los sujetadores en la base
de los largueros del bastidor. No apriete. Nota: el enganche hará contacto con una lengüeta de la placa protectora del lado del
pasajero en el puente del escape.
6. Instale los sujetadores restantes dentro de las tuercas de soldar en el exterior del larguero del bastidor. Tenga cuidado de no
pellizcar las mangueras.
7. Apriete todos los tornillos según las especificaciones.
8. Vuelva a instalar el escape del vehículo. (si es necesario)
9. Vuelva a instalar el panel de apariencia del lado del pasajero.
2 2 2 2
1 1 1 1
repuesto o la llanta pinchada, es
necesario
levantar el borde
posterior de la llanta para
despejar el enganche.
