Reese 44540 PROFESSIONAL RECEIVER - Manual (Page 3)

Instrucciones de instalación
Toyota RAV4
Números de partes:
44540
75432
70785

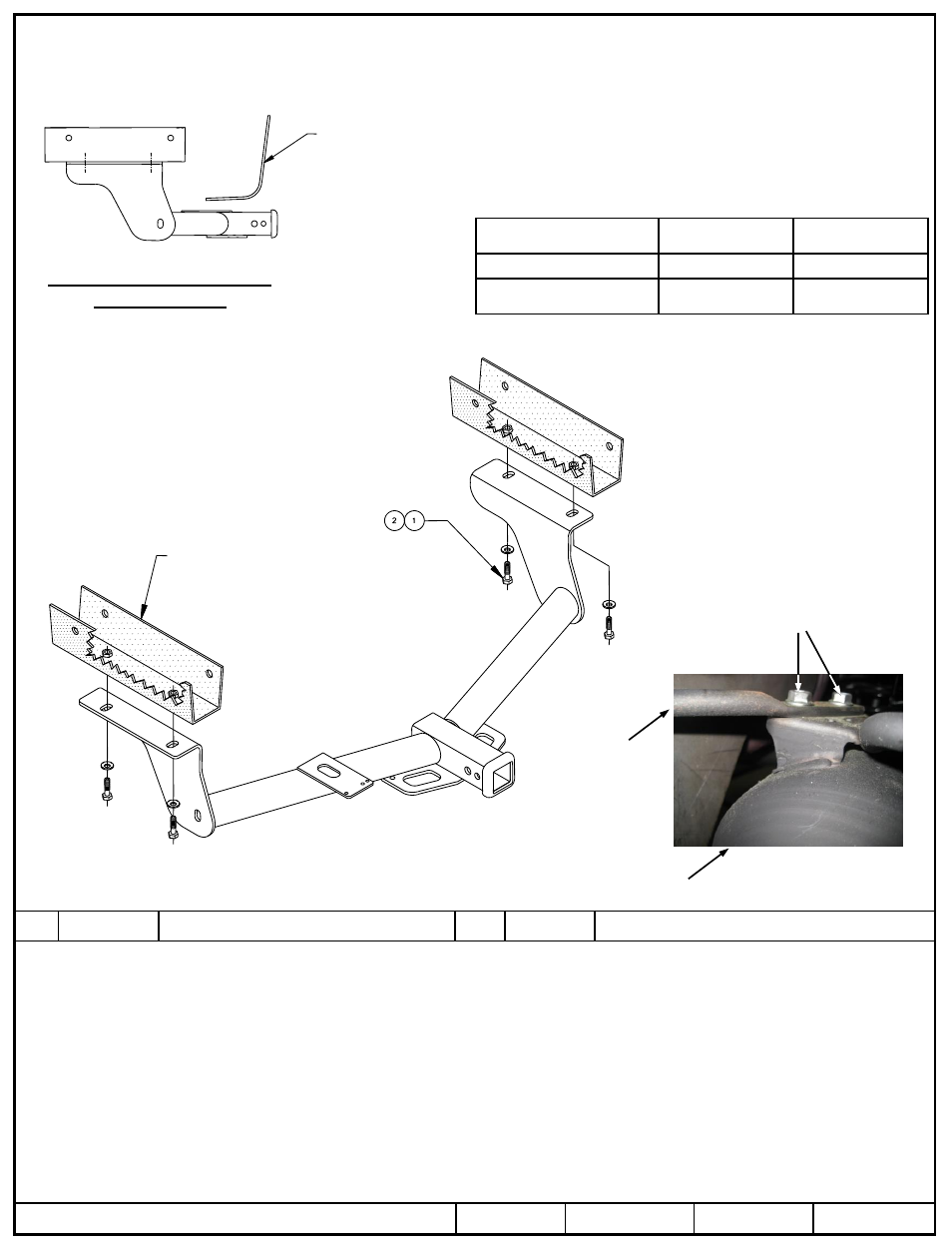

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 12mm, 17mm, 19mm
Brocas de taladro: Ninguna
1. Retire el soporte de amarre del costado del conductor del vehículo y devuelva al propietario del vehículo.
2. (2013 - ) Baje el escape. Quitar o cambiar la posición de la varilla de escape. Si se ha retirado, vuelva al cliente. Si cambian de
posición, quitar los tornillos, gire la varilla para apuntar hacia adelante y vuelva a instalar los tornillos.
3. Levante el enganche a su posición encima de las tuercas de soldar existentes e instale los pernos M12 y las arandelas cónicas
dentadas como se muestra arriba
4. (2013 - ) Levante y adjuntar escape.
Apriete todos los tornillos M12 con una llave de torsión hasta 76 Lb.-pies
z 2005, 2013 Cequent Performance Products, Inc. – Impreso en México Sheet 3 of 3 75432N 2/11/13 Rev. D
j
Cant. (4) M12 X 1.25 X 40mm CL10.9
k
Cant. (4) Arandela cónica dentada ½”
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape
todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los
orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: 75432F ó 70785F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 4000 (1816 Kg) 400 (182 Kg)
Montaje de bola para carga de
peso
3500 (1589 Kg) 350 (159 Kg)
Ubicación del acceso al cableado : SUV3, SUV4
Larguero del
bastidor
Placa
protectora
78432 UHAUL
Retire los dos pernos M8
La varilla de escape
(2013 - )
Silenciador
