Instrucciones de instalación
Nissan Murano
Números de partes:
44600
75647
87486
Placa protectora plástica
78282 UHAUL
No funciona con el
“Aero Kit” opcional
El enganche se muestra en la
posición correcta
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso
ADVERTENCIA: NO USE CON
BARRAS DE RESORTE
Carga de peso
Montaje de bola
4000 (1816 Kg.) 400 (182 Kg.)
78282 UHAUL
Equipo necesario: Destornillador pequeño
Llaves: 10mm, 16mm, 17mm, 19mm
Brocas de taladro: Ninguna
Kit de tornillos: 75647F
j
Ubicación del acceso al cableado: SUV3, SUV4
Panel de defensa
a quitar
Tuercas de soldar
Tuercas de soldar M12 existente
en bastidor del vehículo
Tuerca de soldar M10 existente
(unión para soporte de amarre)
Tuercas de soldar
M12 existente
en el bastidor del
vehículo
Mampara del vehículo
34
12

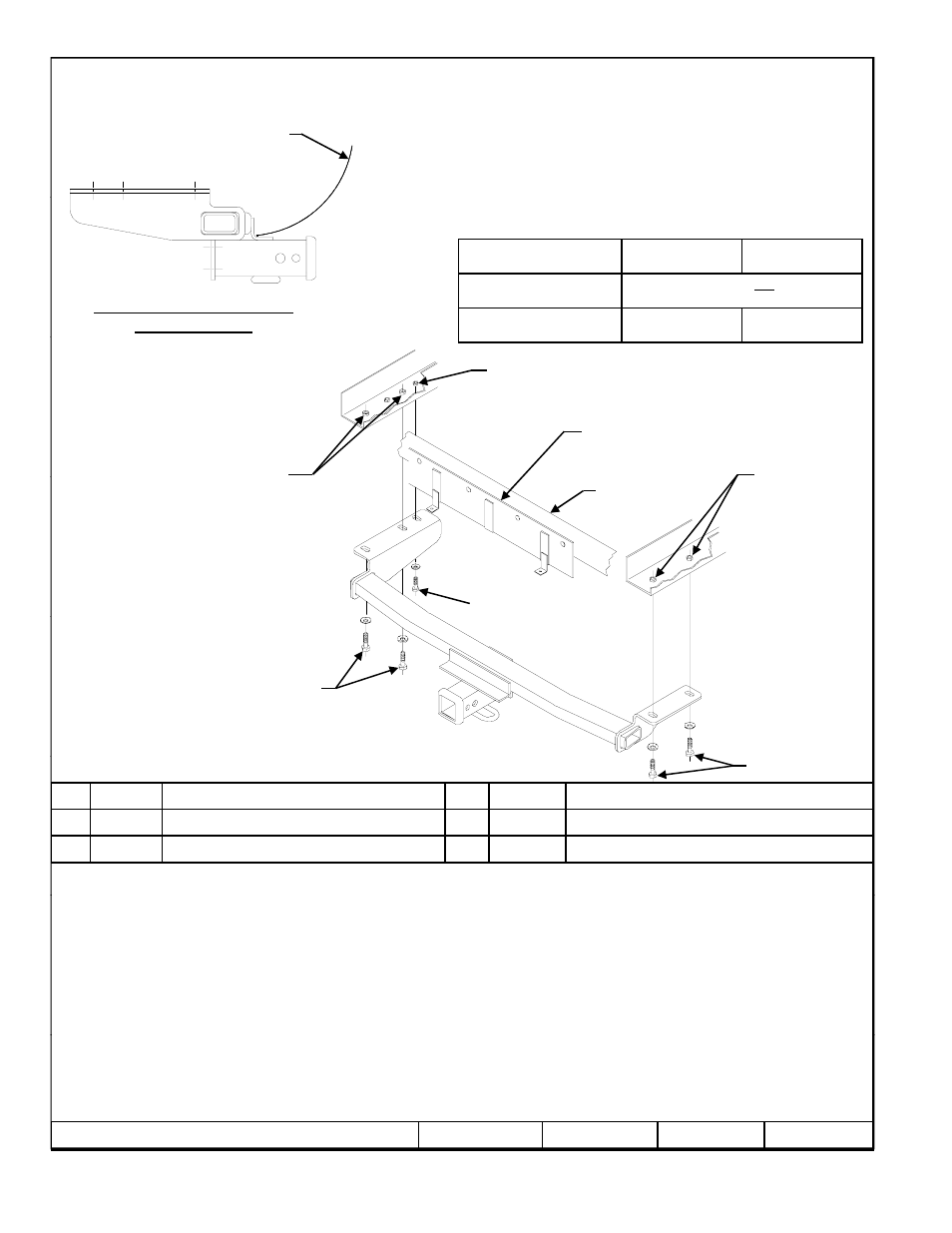

1. Baje el escape al retirar (3) ganchos de goma del escape que se encuentran en los soportes del montaje, (2) en el lado del conductor, (1) en el
lado del pasajero.
2 R ti l t d d l l d l b tid l t d d l d t D l l t d l t ill l i t i d l
1 Cant. (4) Perno hexagonal M12 x 1.25 x 30mm CL8.8 4 Cant. (1) Arandela cónica - 3/8"
2 Cant. (4) Arandela cónica - ½” 5 Cant. (2) Amarre de cables
3 Cant. (1) Perno hexagonal M10 x 1.25 x 30mm CL18.8
12
2. Retire el soporte de amarre del larguero del bastidor en el costado del conductor. Devuelva el soporte de amarre y los tornillos al propietario del
vehículo.
3. Desconecte la placa protectora del panel de defensa al retirar (2) pasadores plásticos de presión de la placa protectora. Devuelva los
pasadores de presión al propietario del vehículo.
4. Retire el panel de defensa de la mampara del vehículo al retirar (4) tuercas hexagonales. Devuelva el panel de defensa y las tuercas al
propietario del vehículo.
5. Levante el enganche a su posición al halar cuidadosamente la placa protectora para permitir espacio para los soportes laterales del enganche.
Asegure con arandelas cónicas y tuercas hexagonales M12 en tuercas de soldar existentes como se muestra arriba.
6. Levante el escape de nuevo a su posición y reinstale los ganchos del escape.
7. Use amarres de cables para asegurar la placa protectora plástica al travesaño del enganche. p g p p p g
Apriete todos los tornillos M10 con una llave de torsión a 42 Lb.-pies (57 N*M).
z 2008, 2010 Cequent Performance Products Sheet 3 of 3 75647N 7-14-10 Rev. C
Apriete todos los tornillos M12 con una llave de torsión a 76 Lb.-pies (103 N*M).
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u
otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de
seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
Form: F205 Rev A 5-6-05
