Instrucciones de instalación Números de partes:
75892
87657
44708

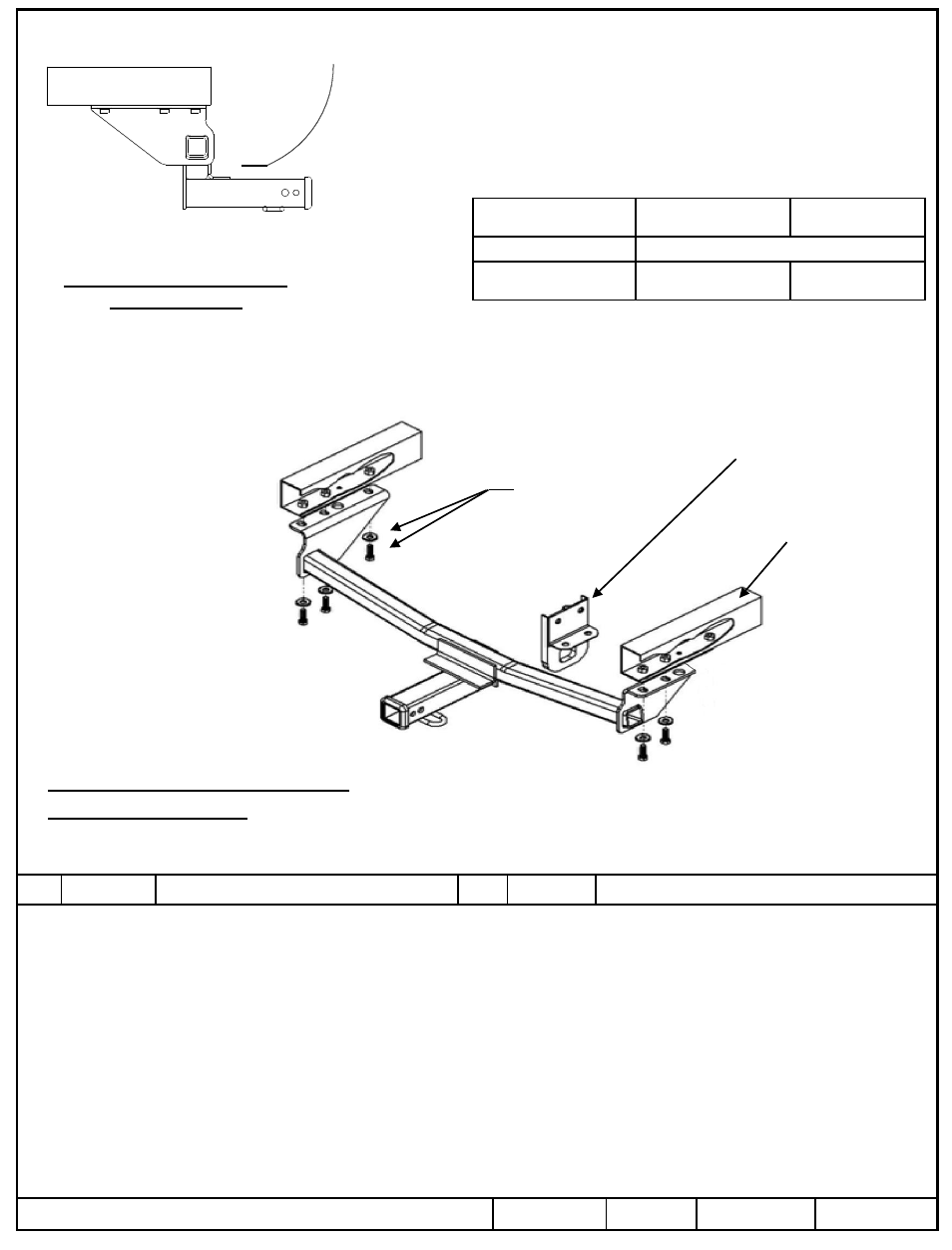

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 18 & 19mm
Brocas de taladro: Ninguna
z 2014 Cequent Performance Products – Impreso en México Hoja 3 de 3 75892N 1-14-14 Rev. A
j
Cant. (5) Perno hexagonal M12 x 1.25 x 35mm CL 8.8
k
Cant. (5) Arandela cónica M12
Apriete todos los tornillos M12 X 1.25 CL8.8 con una llave de torsión a 75 Lb.-pies (102 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.
Kit de tornillos: 75892F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo
bruto del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribuidor de peso No es para uso con barra de resortes
Carga de peso
Montaje de bola
3500 (1590 Kg) 350 (159 Kg)
Ubicación del acceso al cableado: SUV1 & SUV2
Form: F205 Rev A 5-6-05
Tornillos iguales en ambos
lados del vehículo
kj
1.
2.
Nissan Rogue
(Excepto Krōm)
Retire y devuelva el gancho de remolque de fábrica y los sujetadores al propietario del vehículo.
Levante el enganche a su posición en el lado del conductor y sin apretar instale el sujetador del centro como se muestra, instalando
pernos hexagonales y arandelas cónicas a través del orificio alargado en el enganche dentro del bastidor del vehículo. Levante el
enganche a su posición en el lado del pasajero y sin apretar instale el sujetador del centro como se muestra, instalando el perno
hexagonal y la arandela cónica a través del orificio alargado en el enganche dentro del bastidor del vehículo. Centre el enganche
en el vehículo e instale las piezas restantes como se muestra.
Gancho de remolque
instalado en fábrica
Bastidor del vehículo
