Instructions d’installation
Ford Escape
Mazda Tribute
Numéro de pièce :
75118, 87635,
33039, 70636,
78219
U-Haul
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Longeron
Attelage montré dans la position
appropriée
Équipement requis : Cisaille
Clés : 10 mm, 11/16, 18 mm
Mèches : Aucune
Visserie : F75118
Type d’attelage
Poids brut max.
de la remorque (lb)
Poids max. au
timon (lb)
Répartition de la charge 5 000 (2 270 kg) 500 (227 kg)
Capacité de charge
Montage sur boule
3 500 (1 589 kg) 350 (159 kg)
Points d’accès au câblage : SUV, SUV2
Carénage
Longeron
1234
Longeron
Trou d’accès
des deux côtés
Écran thermique
Trous de fixation
2”-4”
Visserie similaire
des deux côtés
Écran
thermique
Plier le fil de tirage
pour garder le bloc
à l'écart du boulon

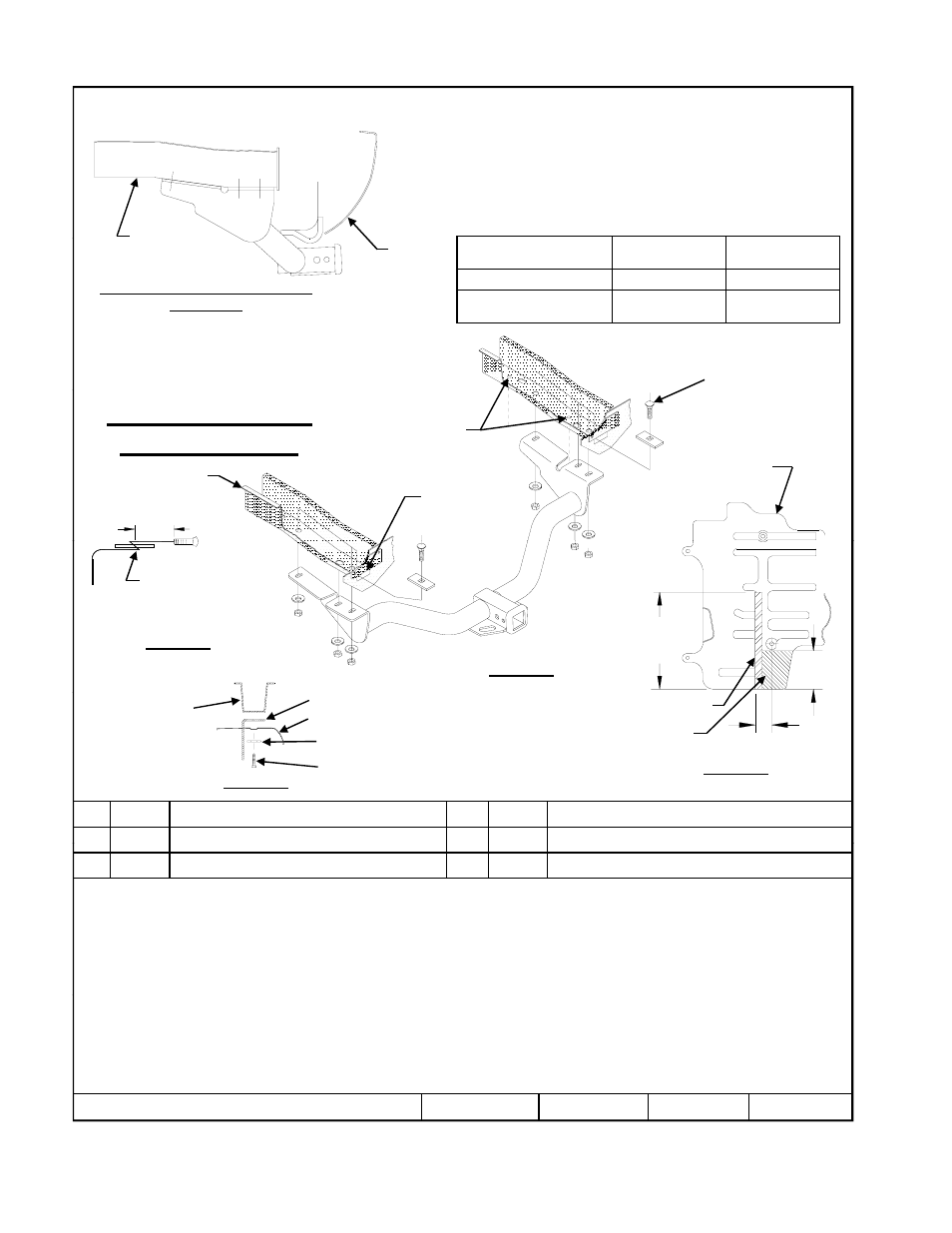

Figure 3
Figure 1
11-1/4”
(286 mm)
3-3/4”
(95mm)
1 Qté (6) Boulon de carrosserie 7/16-14 x 1-3/4 GR5 4 Qté (6) Écrou hexagonal 7/16-14
2 Qté (6) Bloc espaceur ¼” x 1 x 3 5 Qté (1) Boulon hexagonal M6 x 1.00 x 20mm CL8.8
Figure 4
5
6
Écran thermique
Support
Longeron
2”
(51mm)
Découper une fente
de ¾” de large
Encocher cette zone
Figure 2
(2002 et modèles antérieurs)
1. Enlever l'écran thermique sur les modèles 2002 ou antérieurs.
2. À l’aide d’un fil de tirage, acheminer les boulons de carrosserie et les blocs à travers la fente d’accès à l'extrémité du cadre, comme illustré à la
figure 1.
Remarque : Garder les boulons de carrosserie à l'écart des blocs sur le fil de tirage (voir Figure 3).
3. Soulever l'attelage en position et installer les rondelles coniques dentées et les écrous hexagonaux.
Remarque : Veiller à ne pas repousser la visserie dans le cadre.
4. Découper l'écran thermique comme illustré à la figure 2.
5. Réinstaller l'écran thermique à l'aide des fixations existantes, mais au-dessus du support d'attelage, utiliser un nouveau boulon hexagonal M6
et une rondelle plate fournis avec l'attelage (voir Figure 4).
2 ( ) p 5 ( ) g
3 Qté (6) Rondelle conique dentée 7/16” 6 Qté (1) Rondelle plate – 1/4”
g ( g )
Serrer toute la visserie M6 x 1.00 CL8.8 au couple de 10 lb-pi (14 N*M).
z 2002, 2009, 2010 Cequent Performance Products Feuille 3 de 6 N75118 9-10-10 Rev. B
Serrer toute la visserie 7/16-14 GR5 au couple de 50 lb-pi (68 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper
un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de
sécurité des systèmes d’attelage.
