Instrucciones de instalación
Ford Explorer - 4 puertas
Mercury Mountaineer
Lincoln Aviator
Números de partes:
33031
75132
87417

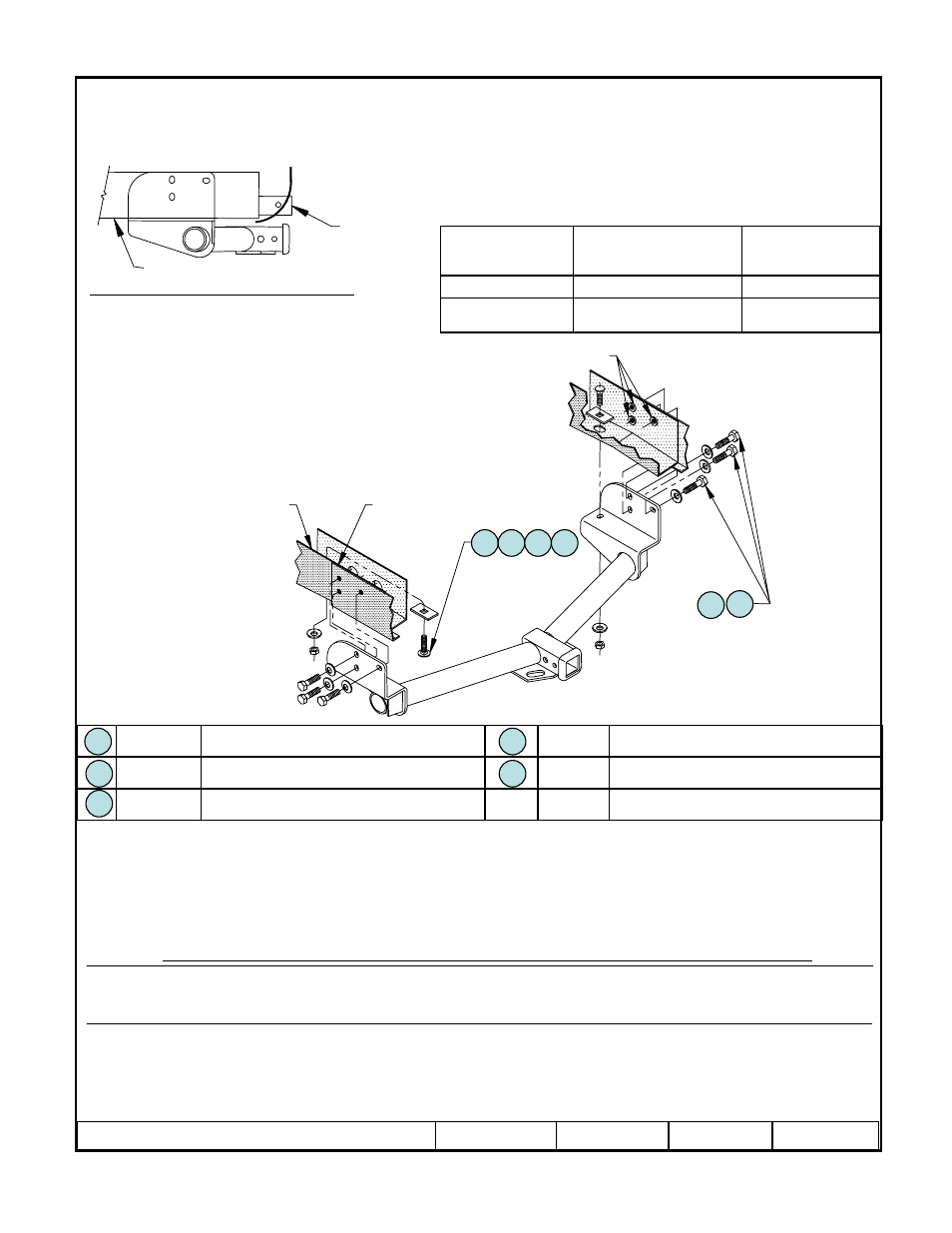

El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 7/8”, 15mm, 18mm
Brocas de taladro: Ninguna
1. Retire las (3) tuercas existentes del soporte del parachoques si están presentes, y (3) pernos M12 o M14 de cada costado
del bastidor.
2. Guíe los pernos de carruaje y los pernos a través del extremo del bastidor.
3. Levante el enganche a su posición y sin apretar instale las arandelas cónicas y tuercas.
4. Vehículos con tornillos de fábrica de 14mm: Vuelva a instalar los tornillos de fábrica M14.
Vehículos con tornillos de fábrica de 12mm: Instale y apriete a torsión los tornillos M12 suministrados y vuelva a instalar las
tuercas de fábrica M12.
¡Nota! No use ambos enganches al mismo tiempo. Esto puede sobrecargar y causar daños al vehículo.
Apriete todos los tornillos M12 con llave de torsión a 92 Lb.-pies,, 125 N*M
Rev. B 03-21-06 N75132 Hoja 3de 3 z 2006 Cequent Towing Products
Perno de carruaje 1/2” – 13 X 1.75 GR5 Cant. (2)
Perno hexagonal 1/2” – 13 Cant. (2) Arandela cónica 1/2” Cant. (8)
Bloque 1/4” X 1-1/2” X 2” Cant. (2) Perno hexagonal M12 X 1.75 X 45mm, CL10.9 Cant. (6)
Apriete todos los tornillos M14 con llave de torsión a 148 Lb.-pies., 201 N*M
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos
los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar
un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte
los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684.
Kit de tornillos: F75132
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
500lb, 272kg 5000lb, 2724kg
Carga de peso
Montaje de bola
800lb, 363kg 8000lb, 3632kg Distribuidor de peso
Peso máximo de la
horquilla (LB)
Peso máximo bruto del
remolque (LB) Tipo de enganche
Ubicación del acceso al cableado: SUV1, SUV2
Form: F205 Rev A 5-6-05
Apriete todos los tornillos 1/2” con llave de torsión a 75 Lb.-pies., 102 N*M
1
2
3
4
5
Larguero del bastidor
Enganche de
fábrica
El enganche se ajusta debajo
del enganche de fábrica
Larguero del
bastidor
Soporte del enganche de
fábrica
Tuercas de soldar existentes -
iguales
3 4 2 5
Igual en ambos lados
1 2
Para vehículos con pernos de
fábrica de 14 mm – Reinstale
los pernos de 14mm.
Igual en ambos lados
