AMTAX inter 2 Messbereich 2 mg
Dieser Gerätetyp verfügt über einen anderen Photometerblock und eine
größere Küvette.

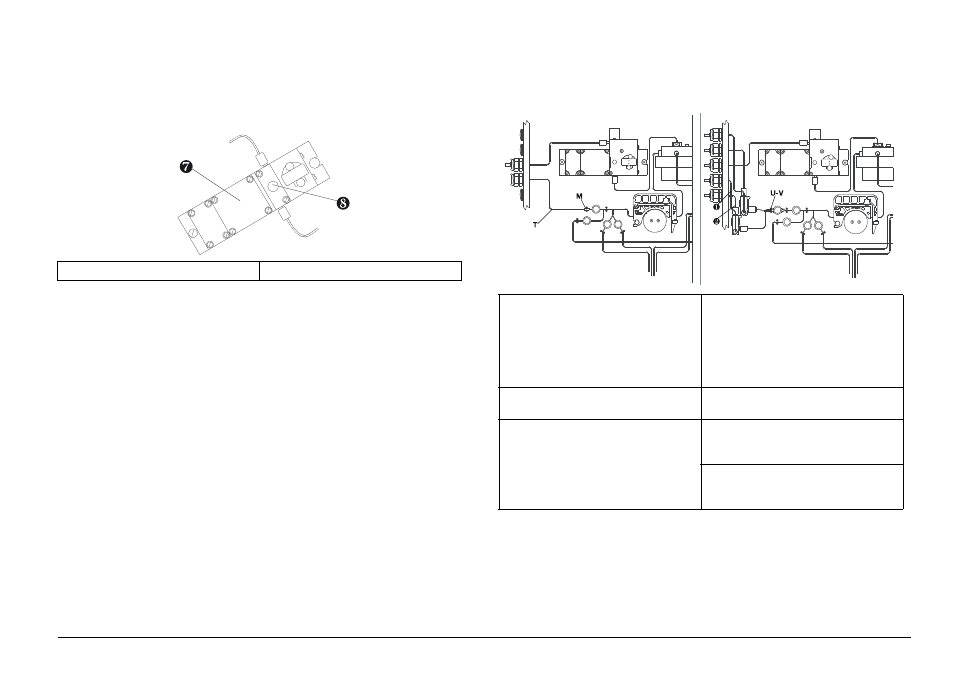

Abbildung 7 Photometerblock
Abbildung 8 Verschlauchungspläne
Funktionsbeschreibung
Messzyklus
Eine filtrierte Abwasserprobe fließt kontinuierlich durch das im Gerät
angeordnete Überlaufgefäß (entfällt bei SEDITAX 2-Betrieb) und wieder
nach draußen zu eventuell nachgeschalteten Messgeräten (Nitrat und
7 Photometerblock 8 Küvette
Verschlauchungsplan bei
SEDITAX 2-Betrieb
Verschlauchungsplan bei
2 Kanal-Betrieb
Jahresschlauchsatz LZV 277
Die Verschlauchung ist bis auf die
Schläuche 1 und 2 (entfallen beide)
identisch mit dem
Verschlauchungsplan 1 Kanal-Betrieb Jahresschlauchsätze LZV 277 + LZV 278
Zusätzlich zum Verschlauchungsplan
1 Kanal-Betrieb sind hier die
Schläuche für das zweite
Überlaufgefäß und ein Umschaltventil
enthalten.
T Teflon-Probenzulaufleitung
SEDITAX 2 1 Zusätzlicher Probenzulauf zum
Überlaufgefäß 2
M Muffenschlauch, verbindet den
Probenzulauf von SEDITAX 2 mit dem
Probenventilschlauch
2 Zusätzlicher Probenüberlauf vom
Überlaufgefäß 2
U–V Ventilschlauch ohne Markierung
für Umschaltventil Probe 1 (Schlauch
vorne) / Probe 2 (Schlauch hinten)
